XL80系列智能主机选型、应用

来源: | 2021-07-22

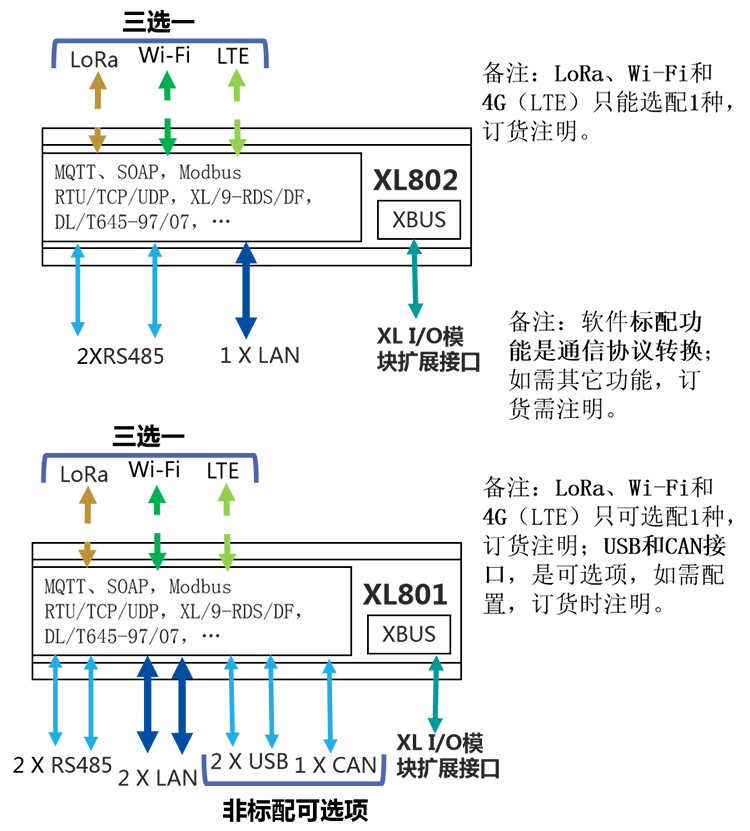

XL80X智能主机概述
XL80X智能主机,配置RS485、Ethernet、USB、CAN、XBUS等通信接口,读取数据,存储、计算、分析、协议转换等等处理后,无线上传:

1、XBUS总线用于扩展XL I/O模块;

2、RS485、Ethernet、USB、CAN等接口,可读取支持相应接口设备输出的数据;
3、XL80X智能主机,对读取的数据处理后,转发至上级平台,支持MQTT、SOAP、API、Modbus RTU/TCP,及其它工业,以及电力行业通信协议;
4、支持XL/9-IoT协议,推送数据至MS SQL,MY SQL,ORACLE等数据库,可设计开发客户指定的通信协议;
5、可植入My SQL数据库;
6、软件标配功能是通信协议转换。

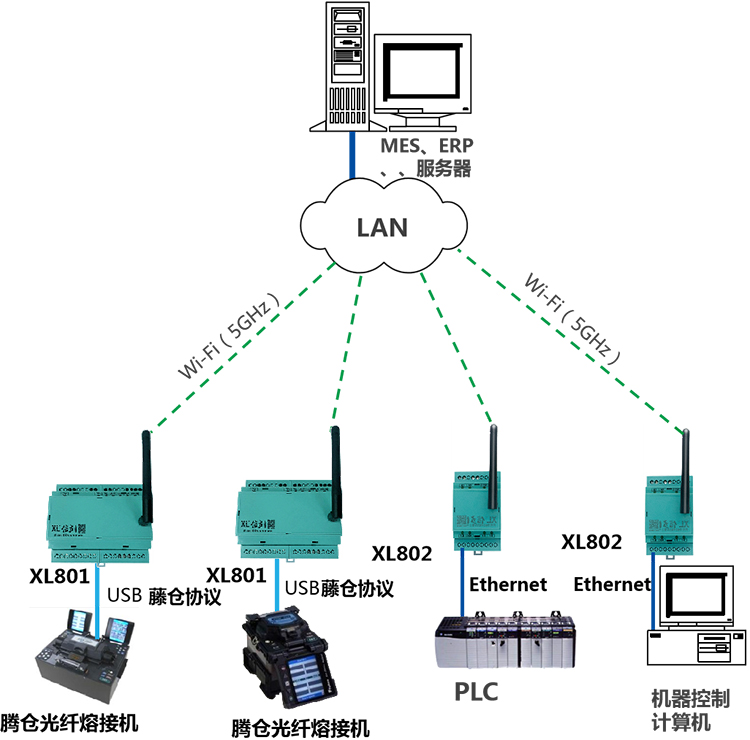

XL80X智能主机应用概述
XL80智能主机,读取智能化程度更高、控制系统更复杂及数据量更大的,机器设备运行数据:
1、读取注塑机、SMT、机加工、机器人,等设备控制系统数据;
2、读取检测仪器、精密设备的数据,如光纤熔接机,生产过程质检环节测试检测设备,元器件IQC检测仪器等;
3、读取大容量PLC,或专业工控机,控制系统的数据,如印刷机、空压机、制冷机、喷涂系统、产线设备等等;
4、可植入数据库、XL.Smart应用软件,保存、处理数据;
5、通过Ethernet,或Wi-Fi,推送数据至MES、ERP,及其它软件平台;

6、可按机器设备通信协议标准,设计开发相应协议。

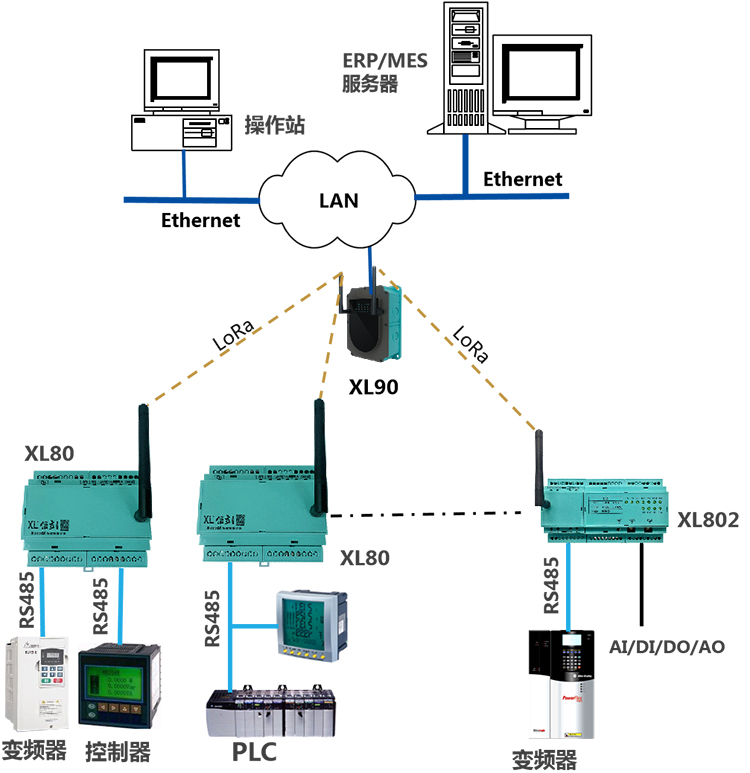

XL80选择LoRa通信应用
对采集点数据量小,需要Ethernet、RS485、CAN、USB 等通信接口读取数据,要联接多台设备,选择XL80智能主机,配置LoRa通信。
XBUS,可扩展多个XLDX、XLAI、XLAO等I/O模块,采集运行、工艺信号,输出开关信号起、停设备。
应用:
1、采集空压、制冷、配电等通用辅助设备运行数据;
2、采集机加工设备,电焊机机等的运行数据;
3、采集生产设备、产线的运行数据,吹塑机,SMT线,涂装线、纺织机器、印刷机器……
LoRa通信方式的选择和应用:

按国家、地区,配置通讯模块频段;理想距离可达10Km。有遮挡环境,传输距离约300m至1000m。

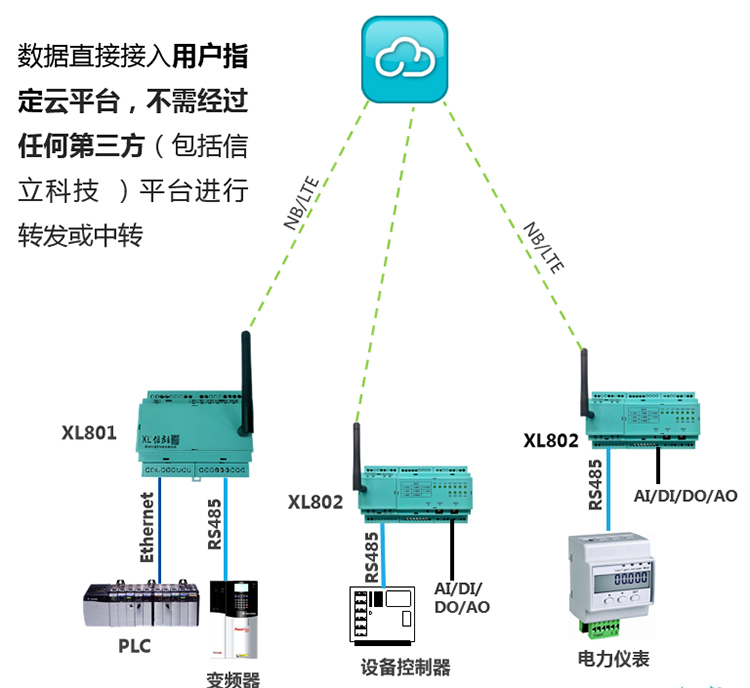

选择4G/NB通信及应用
数据采集点,非常分散的应用,选择LTE/NB-IoT能信方式。
应用:
1、环保监控设备运行监测:设备运行、用电数据,VOC、SO2、HS等等气体浓度,流量、压力、温度、PH值、水质等;
2、租用设备运行监测:采集设备运行数据,停机、待机、运行、故障等时间,设备运行的主要工艺数据;
3、泵房、污水处理厂、自来水厂,数据采集、远传。
技术说明:

可接入中移动One NET,华为、阿里,亚马逊等公有云,或企业私有云。

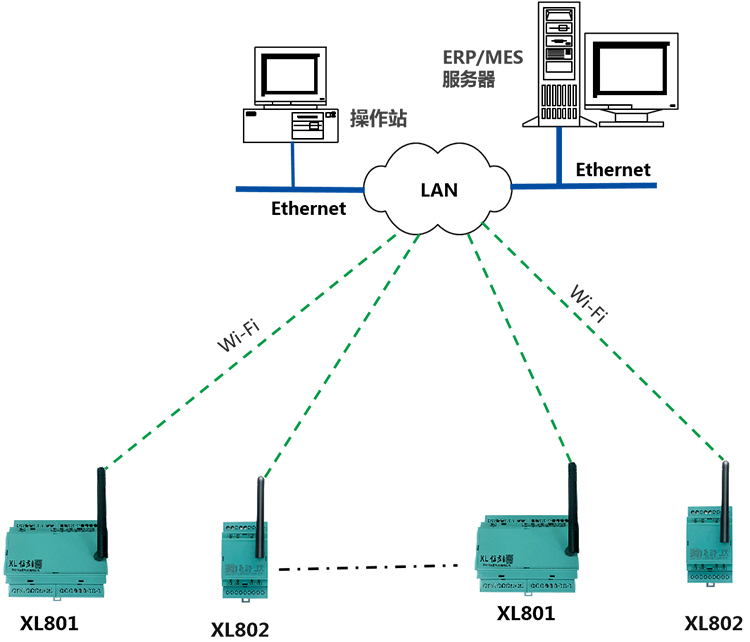

选择Wi-Fi通信及应用
XL80X选择Wi-Fi通信方式,适用于工厂车间内的数据采集和无线传输,且有局域网Wi-Fi覆盖的区域。
应用场景:
1、工厂车间有独立的工业据数据Wi-Fi网络,或是Wi-Fi网络可用于传输数据;

2、从采集点,通过LAN直接推送数据至监控服务器。

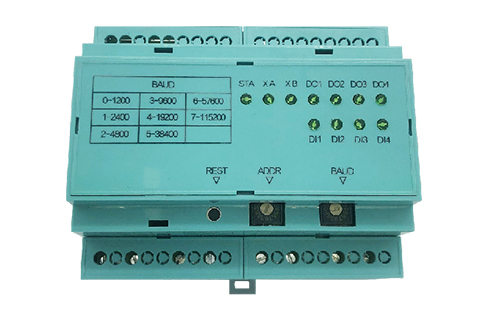

I/O模块选择及应用


XL80X智能主机,通过XBUS总线,扩展信号输入、输出模块:
1、XL80X扩展的I/O模块数量,理论上不受限制;
2、I/O模块可选:XLDX(4DI/0-4DO)、XLAI(0-4AI)、XLAO(0-4AO);
3、XLDX开关信号模块:DI可接入无源、有源接点,及NPN信号,DO是继电器信号输出;
4、XLAI模拟信号输入模块:可选温度传感器(PT100、PT1000、Cu50,以及S、J、K型的热电偶),4~20mA,0~20mA,0~5V,等信号输入;
5、AI输入是DC4-20mA时,支持两线制接线,信号输入带隔离,无需再配信号隔离器;
6、XLAO模拟信号输出模块:支持4~20mA,0~20mA,0~5V,等信号输出。
