甘肃某废水站废气监测系统

来源: | 2020-12-09

一、客户需求说明:

通过有线方式将现场的S02、N02、HCl、NH3、HF这5种气体传感器以及PH传感器所采集的数据实时传输至值班室终端显示屏,当气体超限时自动打开变频器,使风机运行。

1.每台S02、N02、HCl、NH3、HF气体传感器需拥有防爆外壳,具备声光报警功能;有观察窗实时查看气体值;

2.显示屏可实时查看各监测点的气体值,可设置数据的上限,数据超限时报警并自动打开变频器,数据存储不少于30天;

3.数据可接入原有PLC系统。

二、监控系统简述:

我司废气监测系统,选用XL97网关终端。通过采用RS485线的方式将各监测点的数据传输至XL80智能主机,智能主机的一个网口通过ETHERNET方式将数据转发给原有PLC系统;另一网口通过ETHERNET方式将数据上传至XL97网关终端,网关终端将传来的数据进行分析处理后,直观的将各监测点的数据实时显示出来。


三、技术参数说明:

1.实时数据显示:采集XL80智能主机的数据,在XL97网关终端上以框及曲线图的方式实时显示;

2.历史数据表格:采集XL80智能终端的数据,在XL97网关终端上以报表形式实时显示,提供报表保存,打印等等;

3.XL97网关终端可控制变频器的开闭状态;

4.XL80智能主机将数据转发给原有PLC系统。


1 废水站监测系统系统图

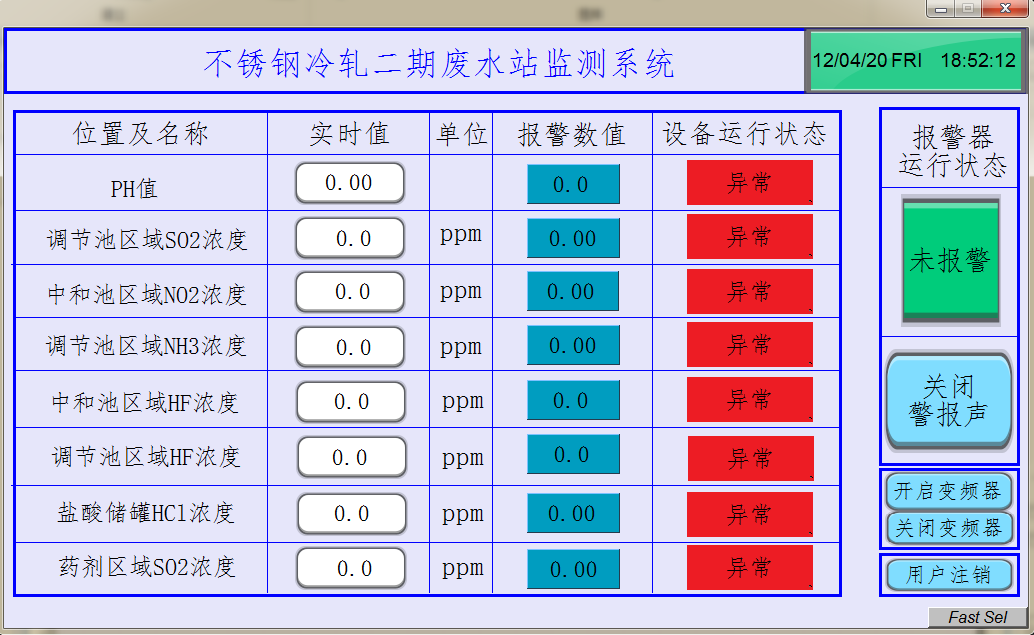

2 废水站监测系统主界面

3废水站监测系统报表界面


4废水站监测系统曲线图界面
