一、方案背景

在工业生产中，需要对各种设备的运行参数进行实时监测，现场往往有多种类型的数据信号需要采集，如何经济高效实现多种信号同时采集，成为企业在降本增效过程中必须深入考量的问题。

本文提出一种基于XL65 无线低功耗模块的数据采集传输方案，可同时采集AI/ DI/ RS485信号，并输出DO信号远程控制，适用于石油、化工、冶金、给排水、供热等多个行业。

二、方案设计

设备选型

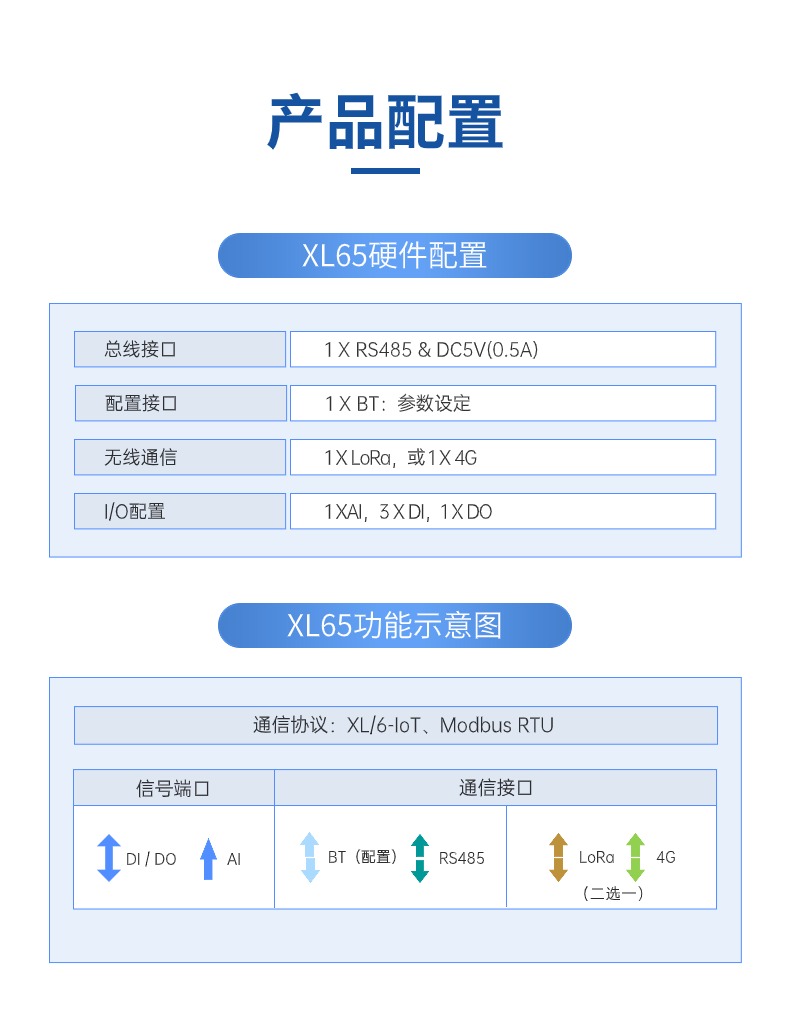

XL65无线低功耗模块，集成RS485通信口和丰富的I/0口，可实现同时采集1路AI信号、3路DI信号、1路RS485信号，支持多种无线通信方式上传采集的信号和数据。可选电池供电，适用于更多供电不便的场景。

网络传输

XL65 无线低功耗模块支持LoRa、4G无线通信方式，可根据实际应用场景和需求，选择合适的无线通信方式，将采集到的信号和数据上传至监控中心。

LoRa通信：适合多个监测点处于相对集中的区域范围内，监测点数据通过LoRa上传至XL90物联网关，网关通过Ethernet、WiFi、4G等通信方式上传数据至监控平台；

4G通信：适合监测点较为分散、距离较为偏远的场景，监测点数据直接通过4G通信无线上传至云平台。

△网络架构示意图

三、方案效益

（一）降低成本

减少布线成本：传统的有线监测系统需要大量的布线，而无线监测系统无需布线，大大降低了布线成本。

降低设备成本：XL65 无线低功耗模块集成了多种信号采集功能，减少了设备的数量和复杂度，降低了设备成本。

（二）提高效率

快速部署：无线监测系统无需布线，安装方便快捷，可以快速部署应用在多种工业场景中。

实时监测：通过无线通信方式，监控中心可以实时查看监测数据，及时发现设备的异常情况，提高了设备的维护效率。

（三）增强可靠性

无线通信方式不受布线的限制，避免了因线路故障导致的监测中断，提高了系统的可靠性。

（四）便于管理

监控中心可以对多个监测点进行集中管理，远程掌控设备的运行状态，大大提高了管理效率。
