一、方案背景

在工业现场，只配置有一个RS485通信口的控制仪表，常常需要将数据上传至两个主站，尤其是当数据需要同时上传至现场监控中心和云平台时，传输方案往往变得复杂。

本文旨在提出一种简单可靠的“一路RS485信号转一路LoRa和一路4G信号输出解决方案”，实现将一个RS485输出信号转发到两个不同的设备或管理平台，提高设备交互能力，同时保持稳定和高效的数据传输。

二、方案设计

1、设备选型

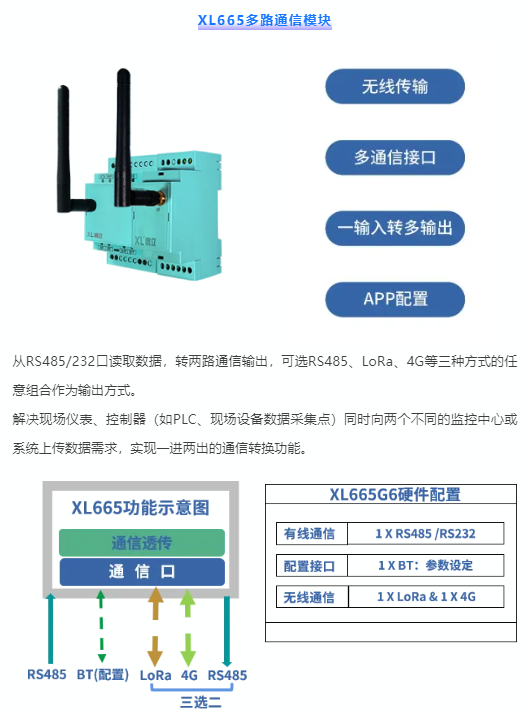

选择XL665多路通信模块，将1路RS485信号转换成一路LoRa和一路4G输出信号。

2、详细方案

只配置有一个RS485通信口的设备，输出的RS485信号接入XL665多路通信模块，转一路LoRa信号和一路4G信号输出，同时接入现场控制中心和云平台，实现设备数据同时接入两个不同的管理平台。

经由XL665无线转换器输出的LoRa信号，可上传至物联网关，接入监控软件平台；

经由XL665无线转换器输出的4G信号，直接上传至用户云平台，不经任何第三方（包括信立科技）平台转发或中转。

△方案架构示意图

三、方案效益

1、简化数据传输：化有线传输为无线传输，将复杂的数据上传任务简化为一个简单可靠的过程。

2、提高设备交互能力：该方案可以实现一个RS485输出信号转发到两个不同的设备或系统，从而提高设备的交互能力。

3、提高设备利用率：工业现场设备的一个RS485输出可以同时连接到两个设备或系统，充分利用现有设备的数据输出能力，提高设备的利用率和效益。
