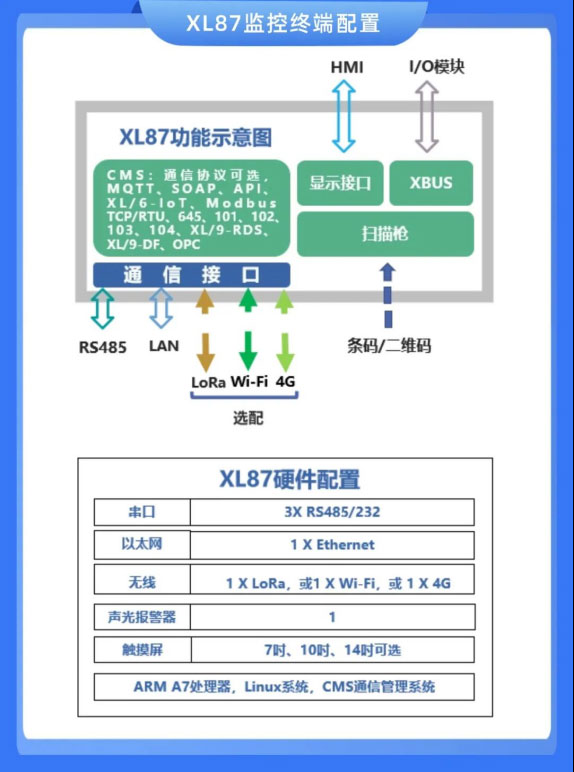

一、XL87监控终端简介

XL87监控终端，是构建工厂数字化的节点装置，旨在实现机器设备和生产管理的智能化升级，朝向工业4.0迈进。

XL87监控终端，以一套生产设备、一条产线、或是多台相关联的机器设备作为一个监测对象，可实现设备数据采集、运行状态监测、物料追溯、设备信息读取、机器启停控制等功能。

二、功能应用

数据采集

采集运行状态（启动、运行、待机、停机、故障、试机）、产量、工艺参数（转速、时间、压力、温度、流量、位移、振动）、能耗（用电参数及电能消耗，汽、气、水消耗）等生产管理所需数据，并进行通信协议转换、数据处理，上传至上位平台软件。

统计与分析

状态变化时间及状态持续时间、产量、设备OEE、各时段能耗，以及用户需要的其它经济性能指标计算。

设备监测

设备完好状态、劣变程度分析，保养、维护、维修提醒、预警。

物料、设备追溯

读取物料编码信息，设备、配件、工具等编码或RFID电子标签身份信息，记录物料加工信息和设备运行数据。

发送协助信号

向维修办公室、仓库等部门发送信号，获取协助。

数据交换

支持MySQL数据库，可与MES、ERP，及其它系统交换数据。

远程操作与维护

支持远程配置、调试、维护、系统更新。

三、场景应用

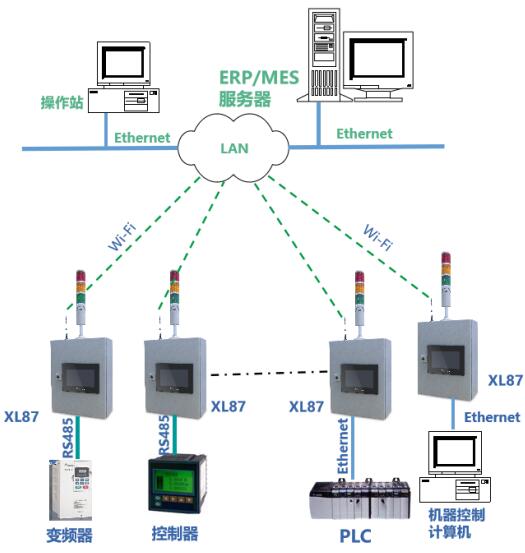

Wi-Fi通信适用场景

工厂车间内的数据采集和无线传输，且有局域网Wi-Fi覆盖的区域，从采集点通过LAN直接推送数据至平台服务器。

应 用

作为企业 MES、ERP等系统的数据采集终端，读取智能化程度更高、控制系统更复杂及数据量更大的机器设备运行数据：

质检环节测试检测设备、元器件IQC检测仪器等；

大容量PLC、专业工控机等控制系统的数据。

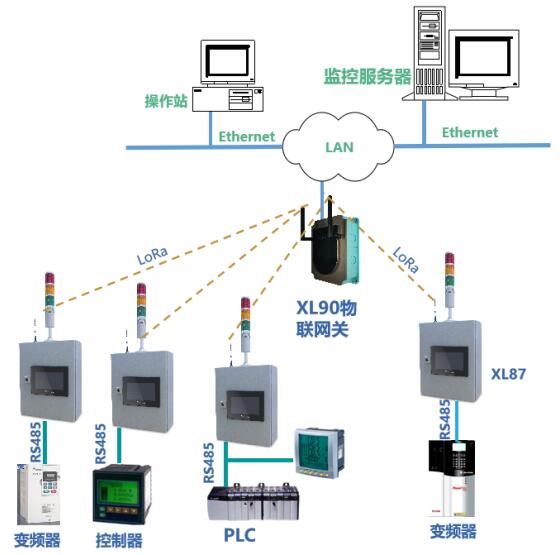

LoRa通信适用场景

采集点数据量小，需Ethernet、RS485 等通信口，采集多台设备。

可扩展多个XLDX、XLAI、XLAO等I/O模块，采集运行、工艺信号，输出开关量起、停设备。

LoRa频段可按不同国家、地区规定供货。

XL90物联网关作为无线接收端，进行协议转换，数据转发。

应  用

采集空压、制冷、配电等设备运行数据；

采集机加工设备、电焊机等设备运行数据。

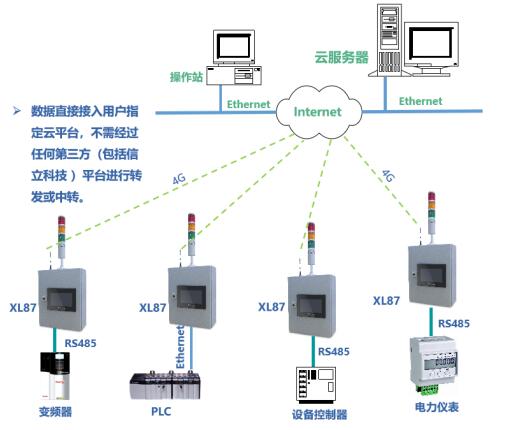

4G通信适用场景

用于泵房、污水处理厂、自来水厂等距离较远的地方，采集设备数据和远传。

支持全网通4G通信，可接入中移动One NET，华为、阿里、亚马逊等公有云，或企业私有云。

应  用

环保设备运行监控：设备状态、用电，VOC、SO₂、H₂S等气体浓度，流量、压力、温度、PH值、水质等参数监控。

租赁设备监控：运行状态（停机、待机、运行、故障时间），以及主要工艺参数监控。
