方案背景

随着城市化进程的加速，人口向城市集中，住宅小区的用水需求也随着人口数量增长而上升，亟需采取更加智能、可靠的方式保障给水系统的稳定运行。

本文提供了一种基于XL60无线采集装置的住宅小区给水系统远程监控方案，通过实时监测水箱液位和管网关键节点的压力，及时控制水泵的启、停，实现供水量和需水量之间的平衡，满足居民用水需求。

方案设计

设备选型

选择XL60无线采集装置，搭配模拟量输入模块采集液位数据和管网关键节点的压力数据，通过开关量输入/输出模块读取当前水泵的开关状态，并根据当前数据远程控制水泵的启、停。

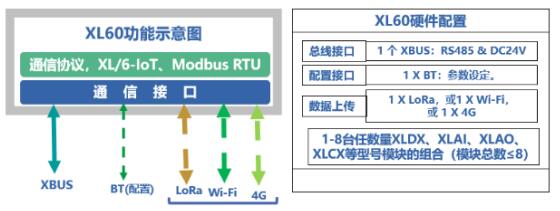

XL60无线采集装置，由一台主机模块和多台I/O模块组合而成。可采集现场变送仪表的电流、电压信号，控制器辅助接点信号，接收上位机下发的控制指令，输出电流、电压、继电接点等控制信号。

手机APP配置，现场即设即用

LoRa、WIFI、4G三种通信可选

采用信号隔离器可从原控制系统获取信号

可扩展最多8个模块

可为用户定制开发通信协议

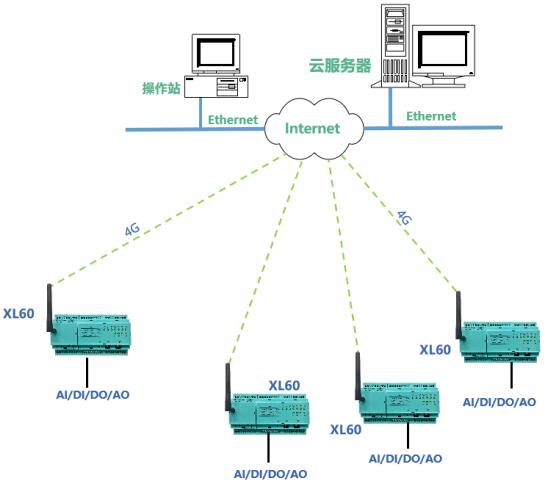

网络传输

考虑现场实际通信情况，采用4G通信方式，将XL60无线采集装置采集的数据无线传输到云平台。

监控平台

构建监控云平台，实现对水箱液位、管网关键节点压力的监测，远程控制水泵启停等功能。

实时监控：以图表直观实时显示水箱的液位和管网压力，以及水泵的工作状态，当液位和压力低于或高于设定值，可控制水泵的启停；

智能预警：当液位或压力超出预设的范围时，监控平台通过微信、短信、邮件等方式向管理人员推送报警信息；

数据分析：云平台对采集的数据进行分析，生成趋势图，为给水系统的运行管理提供数据支撑；

远程控制：管理人员可以远程控制水泵的启停，实现高效管理；

报告生成：生成各种报告，如日报、周报、月报等，以便于管理人员进行决策；

移动访问：支持移动设备访问，管理人员可以通过手机或平板电脑随时随地查看系统状态，接收警报，进行远程控制。

方案价值

提高工作效率：通过智能远程监控，可实时查看数据，无需人工巡查，大大提高工作效率；

节约资源：通过实时监控和数据分析，可以更精确地控制水泵的工作状态，从而节约电力资源；

便于管理：通过实时监控、数据分析和报告生成，管理人员可以随时随地了解系统的运行状态，进行决策，从而更好地管理供水系统。

增强安全性：通过实时监控和警报系统，可以及时发现潜在的安全问题，如水管破裂、水泵过载等，从而增强给水系统的安全性。
