无尘车间、洁净室、工业除尘、排烟等场景的风管系统，过滤网起着阻挡和捕捉空气中的颗粒物、尘埃、污染物等重要作用，以维护室内空气质量和保护系统设备。工作时间长了，过滤网可能会因污染物的堆积而堵塞，导致风阻增加，气流流动不畅，降低了系统的效率，影响室内空气质量，甚至损坏设备。
本方案旨在设计一套风管过滤网堵塞监测方案，通过监测过滤网两侧的差压，以判断过滤网堵塞状态。
二、方案设计
感知层：采用XL13AD差压传感器，将高压端（长嘴端）接在过滤网前端，负压端（短嘴端）接在过滤网后端，实时监测过滤网前后端的差压，为判断滤网堵塞情况提供数据支撑。

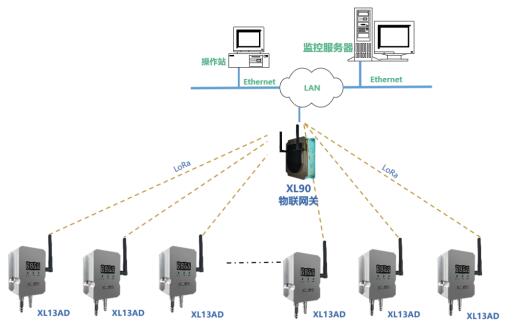

网络层：XL13AD差压传感器通过LoRa无线传输数据至XL906物联网关或XL97网关终端，网关可选Ethernet、Wi-Fi、4G等多种方式将差压数据传输至监控平台。
平台层：构建XLSCADA数据监控采集系统，实现对滤网前后差压情况的实时监测。
数据实时直观展示： 提供直观的监测数据图表，用户可迅速了解滤网前后差压的实时状态；
智能预警：自定义设置报警阈值，当差压值超过设定的阈值上下限时，系统发出报警通知，并通过微信、短信、邮件等方式推送报警信息；
历史数据记录与分析： 存储历史监测数据，提供数据查询和分析功能，帮助用户了解滤网前后差压变化趋势，分析滤网堵塞程度，判定是否需要清洗；
用户权限管理： 设定不同用户的权限，确保只有授权人员能够进行参数设置和控制操作，保障系统的安全性。
三、设备介绍

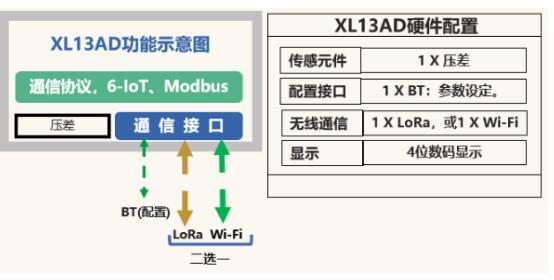

1、XL13AD无线压差传感器
可监测洁净空间、车间、实（试）验室等场所的大气差压，或生产设备排风管、车间换气管、空调风管等管道的风压差。
压差量程：0-1000Pa，可定制
高精度：0.5%FS
低功耗：≤0.2W
APP配置：参数配置简单便捷
无线传输：可选Wi-Fi、LoRa

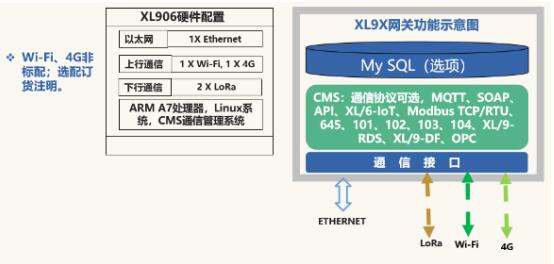

2、XL906物联网关
XL90物联网关是信立工业物联网(XloT)的核心，是节点和平台之间的通讯枢纽和桥梁，启动、管理通信网络，协调节点通信，实现通信管理数据采集、协议转换转发等，构建更稳定、更可靠、更安全的无线通信网络。
四、方案价值
预防维护： 及时监测风管过滤网的堵塞状态，可以提前发现并解决问题，避免过滤网严重堵塞影响系统正常运行，减少维修和更换成本。
空气优化： 通过保持过滤网的畅通，保障室内空气质量，为员工提供舒适和健康的工作环境。
能耗降低： 过滤网的堵塞会增加系统的阻力，导致风机需要更大的能量来维持正常的气流流动。及时检测滤网堵塞情况进行清洁，可降低系统的能耗。
远程监控：现场数据无线传输至监控平台，管理员可以远程监控风管系统的状态，及时做出响应。
