随着城市规模的扩大和工业化进程的推进，大型工业园区、公园、景区等场所的绿化水管网络规模庞大，用于控制水源的电磁阀和电动阀安装位置较为分散，敷设线缆极为不便，且容易被绿化带工作损坏。
本方案设计了一套基于XIoT的绿化水阀门远程开关监控方案，以提高绿化水管网络的运行效率。
二、系统方案设计
基于XIoT的绿化水管网阀门远程监控系统，按三层结构设计，由监控终端、通信网络、控制终端构成。
1、监控终端

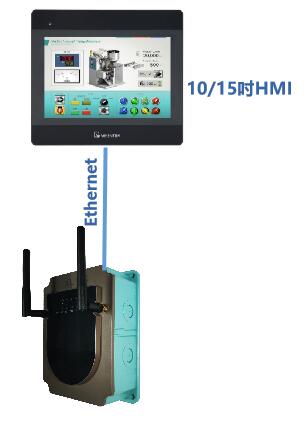

将XL90物联网关、触摸屏、声光报警器组装在1套控制箱内，构成监控终端——XL97网关终端：
无线读取现场控制终端的数据，下发开、关控制指令至现场控制终端，当系统出现异常时，发出声光报警信号，提醒管理人员及时采取处理措施。
2、通信网络

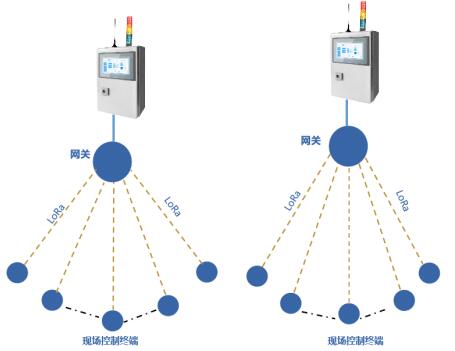

XL90物联网关作为系统通信核心，无线连接现场控制设备，通过以太网连接触摸屏；控制终端通过LoRa无线和监控终端通信。
3、现场控制终端
配置一台尺寸300X400X100，IP65防护等级的控制箱，安装XL65无线采集器以及电源、开关、端子等辅助材料、配件，组成控制终端安装在现场，实现对电磁阀的操控。
XL65无线采集器，无线接收XL90物联网关转发的开、关指令，输出开、关信号，控制电磁阀或电动阀开、关。
3个DI可以作位状态信号输入，监测现场设备。
如果现场用太阳能供电，XL65无线采集器可以安装在太阳能控制箱内。
三、设备选型
XL90物联网关

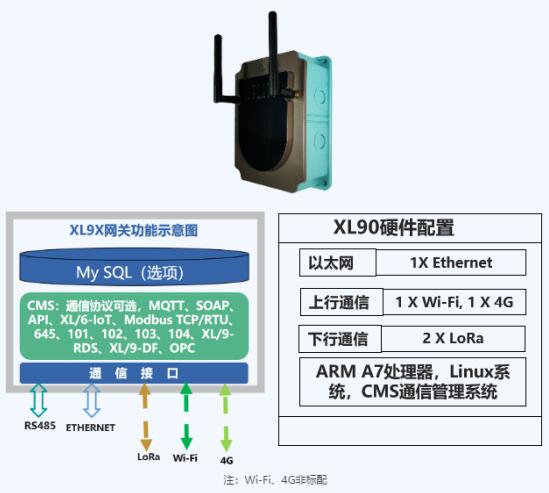

XL90物联网关是信立工业物联网(XloT)的核心，是节点和平台之间的通讯枢纽和桥梁，启动、管理通信网络，协调节点通信，实现通信管理数据采集、协议转换转发等，构建更稳定、更可靠、更安全的无线通信网络。
XL65无线采集器

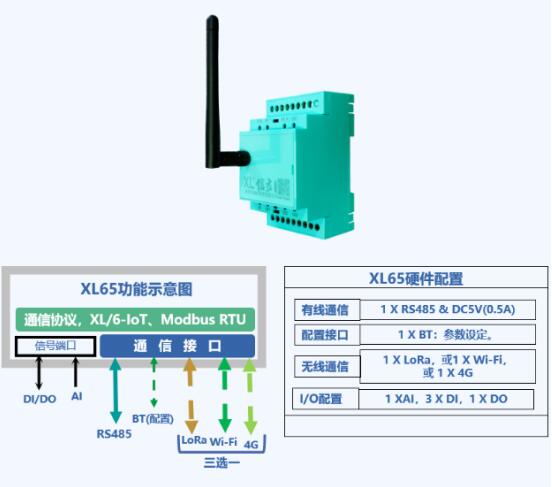

XL65无线采集器是一款多功能、低功耗的数据采集设备，旨在解决工业和监控应用中的信号采集和数据传输需求。它融合了多种信号采集功能，支持多种通信方式，并以低功耗的设计为用户提供了一种高效、可靠的数据采集和传输解决方案。
触摸屏
根据区域内监控点的数量，配置10吋或15吋的触摸屏，作为人机操作界面。
触摸屏从网关读取数据，按要求的功能进行处理、存储、展示、报警；
触摸屏内置应用软件，更方便编程实现要求的功能；
根据管道分布及电磁阀安装点，设计管网示意图在屏上展示，并实时展示、远程控制管网上各电磁阀的开、关状态；
在触摸屏上可将管网运行数据、操作记录，保存生成历史记录。
四、方案效益
实时监控与远程控制
通过监控平台的实时监控功能，用户可以随时随地远程监控管网阀门运行状况，及时发现问题，可远程控制阀门开、关，提高了系统的响应速度。
提升工作效率
通过远程控制开关，减少了工作人员跑现场的次数，节约操作时间，提升了工作效率。
简化维护与管理
无需大规模的电缆布线简化了系统的维护，降低了维护成本。
扩展性强
新的监测点和控制设备可以方便地接入系统中，实现更广泛的监控和控制。
