基于XIoT技术的气体监测方案，以更简洁、更稳定、更灵活的网络结构，构建气体检测系统。
一、背景
工业企业在生产过程中，不可避免会排放含有可燃性气体、腐蚀性气体等有毒有害气体的工业废气，若有毒有害气体浓度超标，将对工作人员身体健康造成威胁和损害，甚至导致急性中毒事故。因此，需要构建一套安全可靠的有毒有害气体监测系统，对生产场所的气体成分及其浓度进行实时监测分析，以保障生产安全。
二、需求概述
1、工厂企业需监测车间生产过程产生的有毒有害、腐蚀性气体（SO2、H2S、HF、CL2、HCL、O2、CO2、NH4、CO、VOC…）浓度；
2、检测包装材料等仓储环境下的甲醛（CH2O）浓度；
3、检测储气罐是否泄漏；
4、检测电子、喷涂、化工、医药等行业在生产、储存、排放环节所产生或泄漏的有毒有害气体浓度；
5、检测污水处理池、工业废水排放区域等场所有毒有害气体浓度；
6、检测工业废气排放，SO2、VOC、NOX等气体浓度。
三、方案设计概述
基于XIoT技术的气体监测方案，以更简洁、更稳定、更灵活的网络结构，构建气体检测系统。
01气体监测设备选型
基于更低功耗、无线通信的XL31GX智能气体检测仪，安装、施工简单、方便，特殊应用场景可选电池供电。
02监测点设置
采用无线通信方式，同时在多个位置设置监视及声光报警点，例如可在危险环境空间入口、值班室设置数据监视及声光报警点，在车间、工厂大屏上实时显示有毒有害气体浓度数据。
03数据传输
智能气体检测仪采集到的气体浓度数据，通过Ethernet、Wi-Fi、4G接口接入MES、SCADS、DCS或云服务器。
支持环保行业HJ/T212、MQTT、API、SOAP（WEB Service ）、Modbus RTU/TCP通信协议。
四、方案详细设计

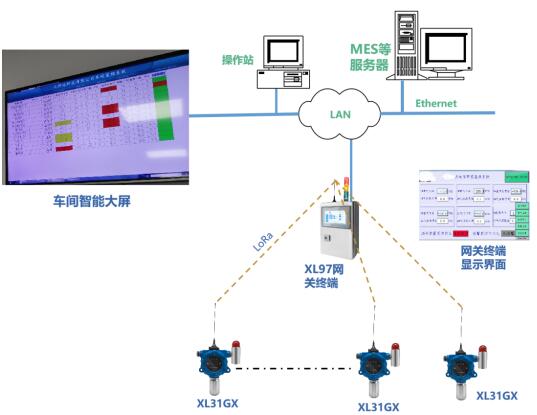

系统方案一
l 气体传感器通过LoRa（433MHz）上传数据。
l XL97网关终端，带显示、声光报警，作无线接收端，进行协议转换、数据转发。可设置多个XL97网关终端气体报警点。
l 在车间、工厂等多个区域，设置大屏展示数据，各区域显示屏展示相同或不同的数据。
l 网关终端通过Ethernet、WIFI方式接入MES，支持MQTT、 SOAP（WEB Service ）、写数据库等协议。

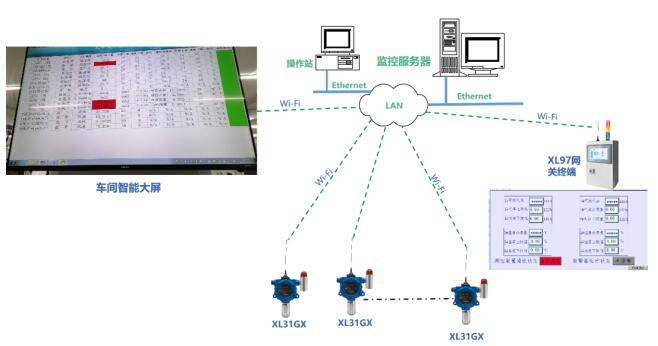

系统方案二
l 应用于Wi-Fi覆盖的区域。
l 智能气体检测器、网关终端配置Wi-Fi通信。
l 智能显示屏，可选Wi-Fi或以太网，接入局域网。
l 网关终端用于设置报警点，按需配置。
l 智能气体检测仪数据直接接入服务器。

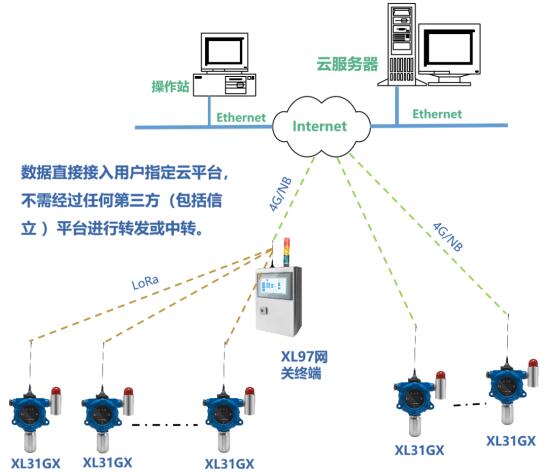

系统方案三
l XL31GX智能气体检测仪，通过LoRa接入网关终端，网关终端通过4G接入云平台。
l XL31GX气体传感器，通过4G接入云平台。
l 可接入任何公有云或私有云平台。
l 支持MQTT、SOAP（WEB Service ）、Modbus RTU/TCP、XL/6-IoT、环保行业HJ/T212等通信协议。
l 可提供用户要求的通信协议。
五、核心设备

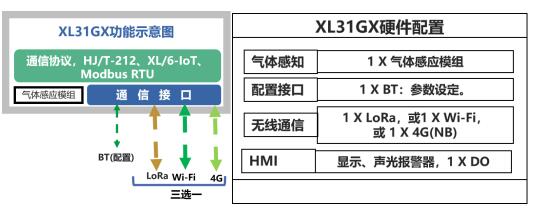

XL31GX无线气体传感器，按低功耗、隔爆标准研发、设计、生产，监测气体浓度。
l 按用户要求的技术参数，配气体传感器。
l 支持HJ/T-212、Modbus RTU、XL/6-IoT等通信协议。
l 可提供用户要求的通信协议，接入第三方软件平台。
l 超限本地声光报警，输出1路DO，给用户选用。
l 为客户定制个性化需求的气体传感器。
l 浓度超出限值，主动及时上传数据。
l 智能终端（手机、平板）配置参数，调试、使用、维护更加简单、便捷。
l 工作电压：DC6-24V，可选电池供电。部分气体传感元件功耗大，需慎重选择供电方式。
l 多种量程、精度、分辨率、响应时间、线性误差、重复性、零漂等参数要求的气体传感器供用户选择。
l 提供氨气（NH3）、硫化氢（H2S）、氧气（O2）、氢气（H2）、二氧化碳（CO2）、甲烷（CH4）、一氧化碳（CO）、二氧化氮（NO2）、甲醛（CH2O）、氟化氢（HF）、二氧化硫（SO2）、六氟化硫（SF6）、苯（C6H6）、甲苯(C7H8)、二甲苯（C8H10）、乙醇（C2H6O）、挥发性有机化合物（VOC）等气体传感器，且不限于上述气体种类。

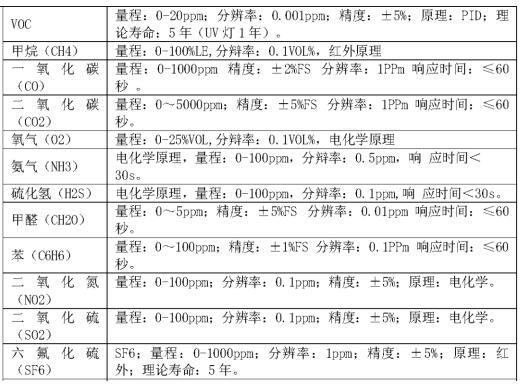

▲常用气体技术参数
