建筑工地井盖、门、用电等设施安全监控系统需求:
01井盖移动监测
分布在工地的井盖,被未授权移动时,能被立即检测,并通过系统发出报警信息、信号。
02重要场所开门监测
监测仓库等重点、危险场所门是否被未授权打开。
03用电监测

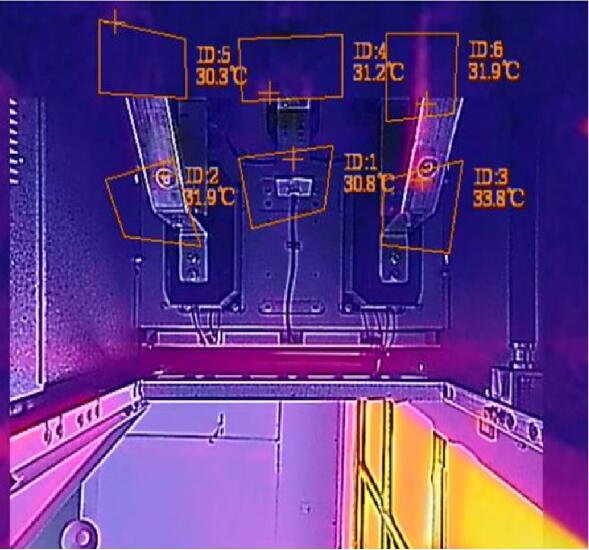

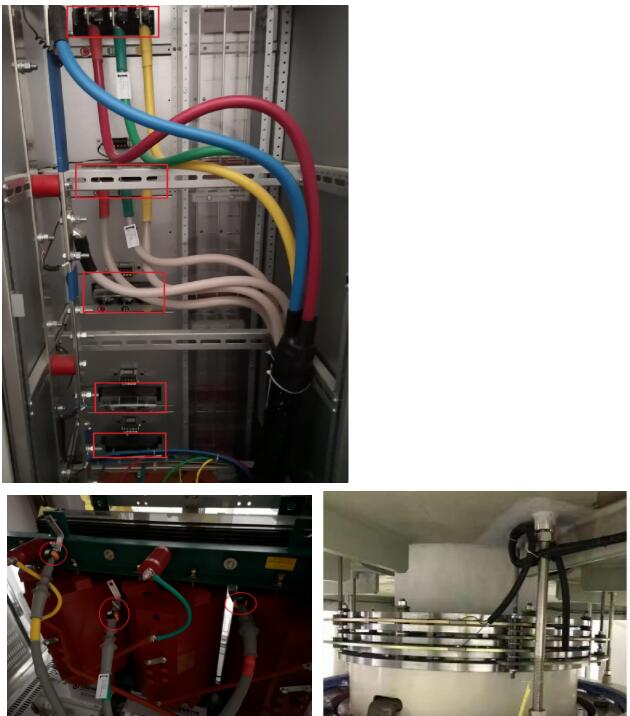

重要负荷用电监测,是否过载,按要求运行或停止;重要电气设备温升监测,进线断路器、母排、动力柜等是否出现重载温升现象;工地夜间,是否按要求断电。
04构建安全监控平台
实时监控监测点的运行状态,向有授权的电脑、移动终端、看板推送数据。出现异常时,自动弹出异常监测点的画面,发发报警信息、信号。
05设置监控看板
根据现场要求,在重要出入口,设置看板、声光报警器,让相关人员更方便、更快速浏览系统运行状态、查看异常信息、信号。
二、系统方案设计

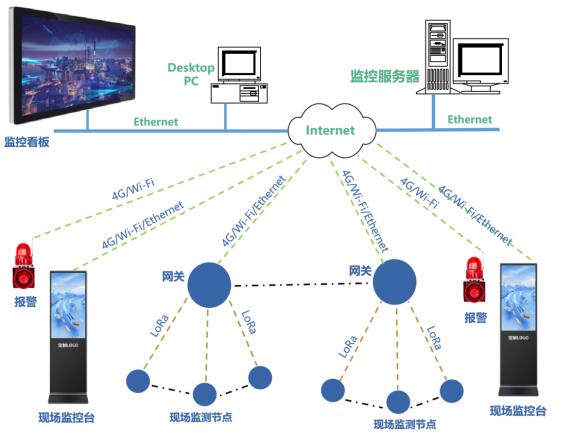

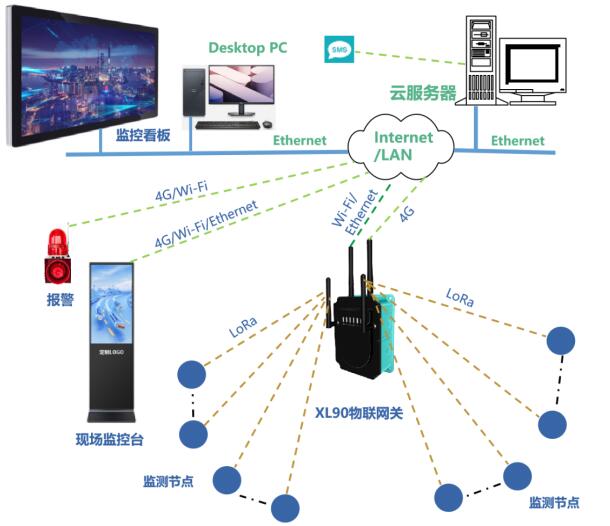

基于XIoT的建筑工地安全监控系统,按三层结构设计:软件平台、通信网络、感知/采集装置。
l 平台系统:由监控服务器、操作站、看板、现场监控台、报警器等构成。
l 通信网络:由网关,无线路由器等构成。
l 感知/采集装置:由倾角传感器、门磁开关、热成像温度传感器、用电监测模块等组成。
l 监控软件:从网关读取监测节点的数据,处理、分析、发布。
三、平台系统方案
安全监控管理系统平台,选择XL.SCADA监控软件,构建系统平台:
l 平台配置一套监控服务器运行XL.SCADA系统。平台可选Ethernet/Wi-Fi/4G等通信方式,从XL90物联网关读各监测点的数据。
l 软件结合监测点的实际分布及现场实景,设计友好的UI界面,实时展示系统运行状态,对数据进行判断、统计、分析,生成历史数据库、报表、曲线、柱状等等多种图表分析、展示方式。

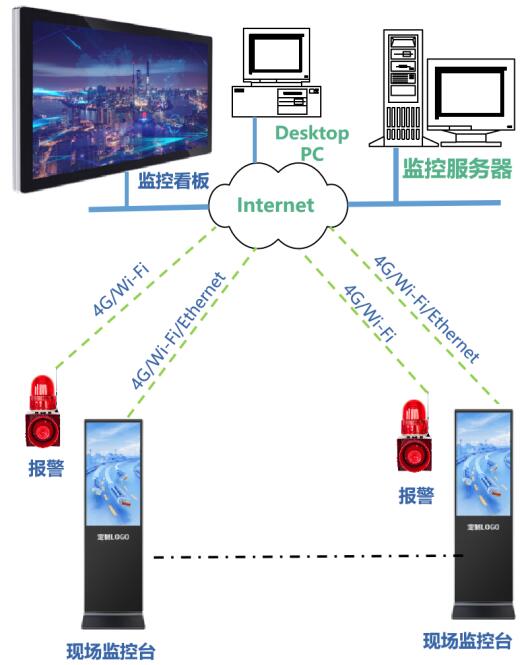

l 平台系统可配置操作站、监控看板、现场监控台、声光报警器。监控软件按权限向操作站、监控看板、现场监控台推送数据。异常情况驱动声光报警器。操作站可远程复位声光报警器、使能现场监控点。
l 智能手机可作移动客户端,实时访问、浏览系统数据。
l 平台可通过微信、邮件等发送报警信息。
四、通信网络方案
考虑建筑工地的实际情况,设计由LoRa、局域网(Ethernet、Wi-Fi)构成通信网络,并借助移动网络、Internet实现数据采集和发布。

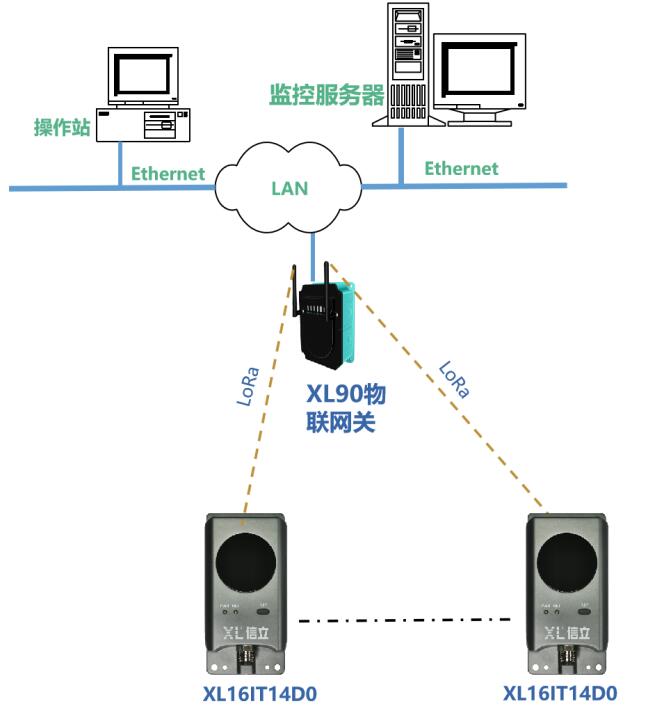

l 根据监测点的设置,设计网关的安装位置。配置多台网关,确保LoRa通信距离覆盖系统的所有监测点。
l 监测节点由传感器、采集模块等构成,通过LoRa通信上传数据至网关。
l 根据工地情况,选Ethernet、Wi-Fi、4G等多种方式结合的通信方案,实现平台监控服务器和网关、看板、现场监控台、声光报警器、移动终端等设备的通信。
五、井盖监测方案

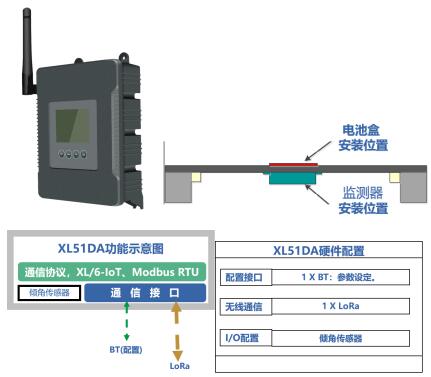

井盖移动监测:选择低功耗无线倾角传感器XL51DA实现。
l 选择XL51DA无线倾角传感器,检测、判断井盖是否出现倾斜、移动。
l 配15度的倾角参数,以适应检测、判断不同大小井盖的移动。
l 无线倾角传感器,内置电池,按IP65防护等级生产。可选择磁铁或螺丝安装固定。
l 运行模式:无线传感器按设定的时间周期(可通过手机设定,或传感器面板按键设定)从休眠状态进入工作状态,上传井盖状态、电池电压数据后,即进入休眠状态。当井盖出现倾斜、移动等情况,传感器被触发唤醒,从休眠进入工作状态,上传井盖状态、电池电压。
六、门开启监测方案

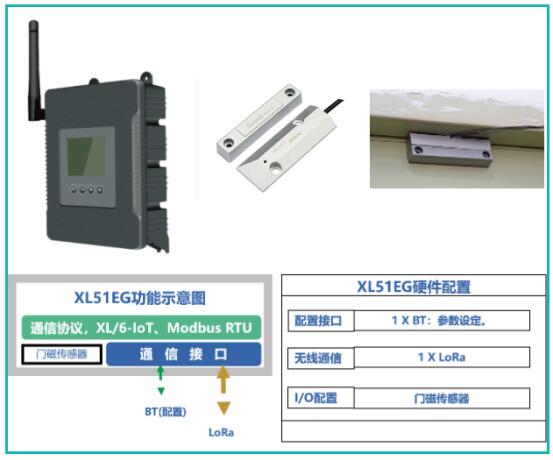

门开启监测:选择低功耗无线门磁传感器XL51EG实现。
l 选择XL51EG无线门磁传感器,检测、判断重要场所,门是否被打开,特别是未授权打开。
l 配门磁开关,检测门开、关状态。
l 主机内置电池,按IP65防护等级生产。可选择磁铁或螺丝安装固定。
l 运行模式:无线传感器按设定的时间周期(可通过手机设定,或传感器面板按键设定)从休眠状态进入工作状态,上传门状态、电池电压数据后,即进入休眠状态。当门出现开、关状态变位,门磁传感器被触发唤醒,从休眠进入工作状态,上传门开关状态和电池电压。
七、用电监测仪表选型

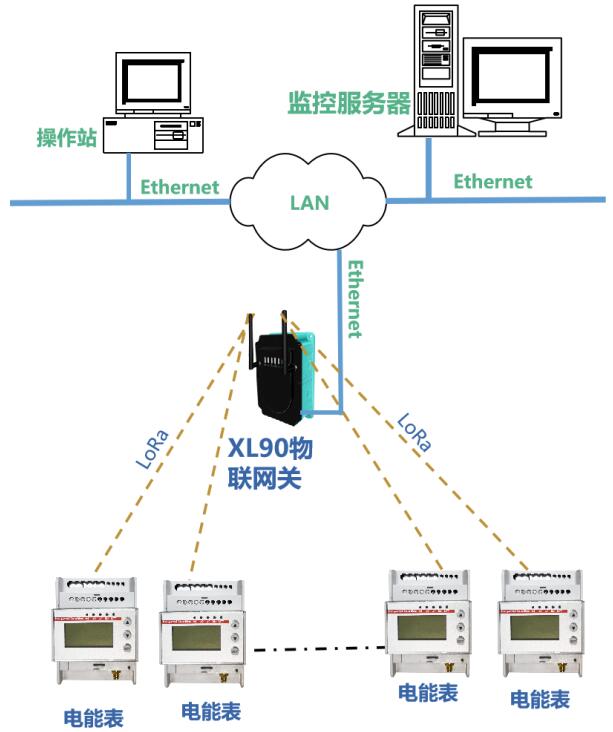

选DTSD3366XX/XL无线多功能电能表,监测工地用电。
l 配有计量芯片,专业电能计量。
l 支持RS485和LoRa通信方式,支持Modbus RTU和DLT 645通信协议。
l 可同时监测1至4个回路的用电数据,更适用于配电柜(动力柜)、控制柜内的出线回路计量。

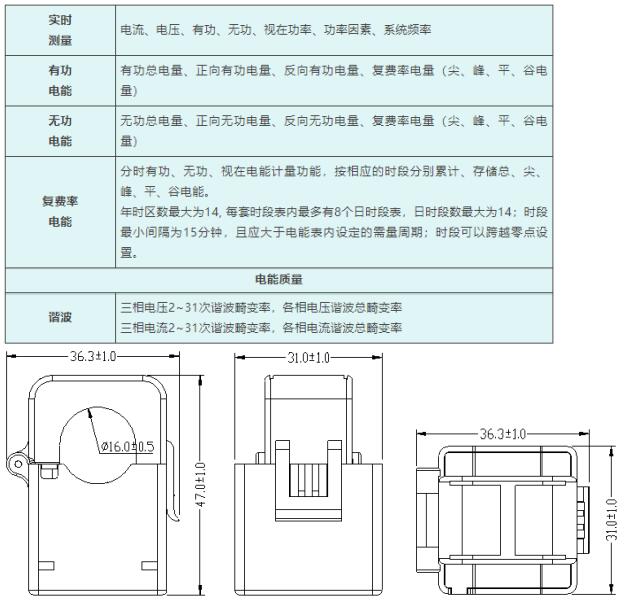

l 配开口式电流互感器,安装简单便捷。
