冶金化工企业管道漏酸检测分析系统解决方案

一、需求概述

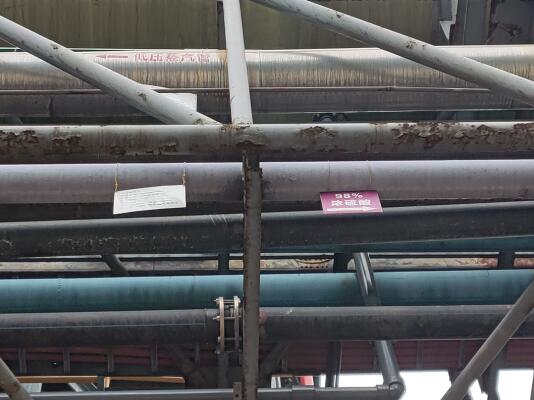

稀酸、浓酸管道泄漏检测:在冶金、化工等企业,输送酸液的管道,在管道接头处及转弯处,易出现酸液泄漏。

通常通过人工巡检,对潜在漏酸点进行检查。但由于大部分管道是架空安装,巡检难以检查到位,发现问题也比较滞后,甚至是出现较大事故后才发现泄漏,导致更大的损失。

因而,亟需构建酸管泄露监测系统,以便快速准确地找到泄漏点,通知工作人员及时处理故障。



二、方案设计

管道漏酸检测分析系统解决方案:

基于监测、分析管道外壁温度的变化,实现检测、判断管道薄弱点是否出现酸液泄漏。

选择基于低功耗、无线通信技术的温度传感器,监测温度变化,无线上传温度数据。

选择短距离无线通信技术,实现厂区内数据的无线传输。

构建管道酸液泄漏监测系统平台,实时监测每一监测点的温度变化,出现异常时发出报警信号。

各监测点的温度变化数据,还可通过Ethernet、RS485等通信接口,转发数据至DCS、SCADA等监控平台。

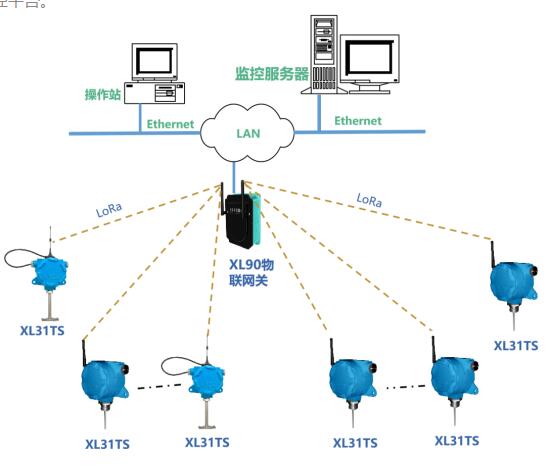

三、设计方案示意图

选择基于LoRa的XL31TS无线温度传感器。在工厂现场环境无线通信距离可达500至3000米。

温度探头可设计成片状、弧形等异形结构,紧贴管壁安装,作隔温处理,保证温度数据的准确性及精度。

无线温度传感器按低功耗设计,内置电池供电,使用时间大于3年。

无线接收端选择XL90物联网关,物联网关无线读取温度传感器的数据,进行处理、协议转换,通过Ethernet上传数据至监控服务器,或接入DCS等其它监控平台。

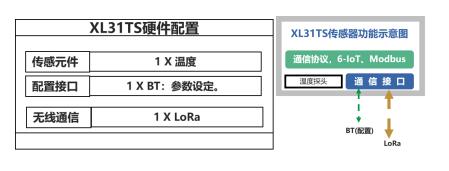

四、温度传感器简介

传感器选XL31TS无线温度传感器:

通信方式选LoRa,可按不同地区频段供货。

XL31TS温度传感器,内置电池供电,安装、实施更方便。可选配显示屏,就地显示。

内置电池,常规运行模式下,使用时间超过3年。

手机蓝牙连接,现场配置参数,并可现场查看数据。

 温度探头,根据现场安装环境、安装方式、管道直径大小,设计生产,更方便用户现场使用。

 可为客户订制生产。

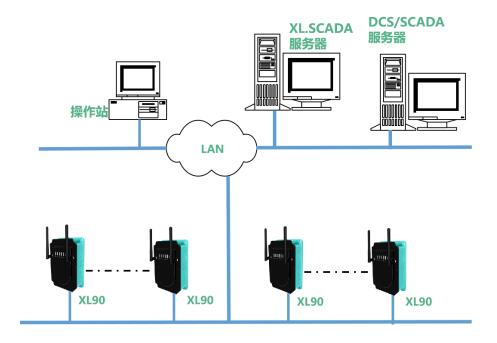

五、平台通信网络

平台通信网络,由XL90物联网关,企业局域网,和监控服务器构成。

根据监测点的数量,系统可配置多台物联网关。网关无线读取传感器的数据,推送至监控平台。

用户可选已有的DCS、SCADA等第三方软件作为泄漏监管平台,从网关读取数据,将监测点配置到现有的系统。

XL90物联网关提供多种通信接口,和丰富的通信协议,与第三方软件平台进行数据交互。

支持MQTT、SOAP、API、Modbus等通信协议。

 支持XL/9-RDS,以Redis方式向平台软件推送数据;支持XL/9-DB 数据库格式协议,向MS SQL,MY SQL,ORACLE等数据库推送数据。

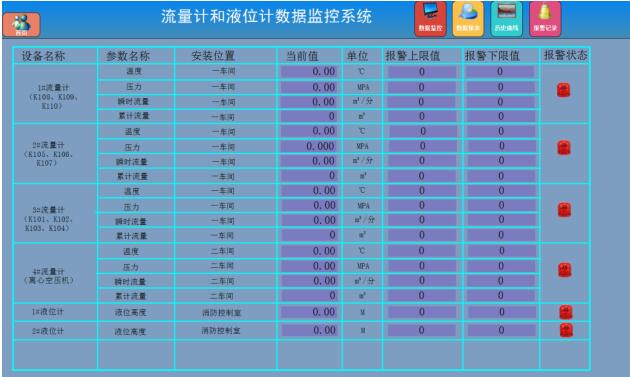

六、平台功能概述

可选XL.SCADA监控软件作为管道酸液泄漏监控分析平台。

监控平台从XL90物联网关,获取各监测点的数据,计算、统计、分析,生成历史数据库,按用户要求的界面展示数据,形成报表、曲线等图表。

异常情况发生,通过拨打电话、发送短信、邮件等方式,发出报警信息。

有权限的人员,可通过电脑、手机,实时查看、浏览权限内的数据。

管网监测数据,更方便接入其它系统。
