项目需求概述

1. 监测回流炉排风管的风压。
2. 新装气体传感器，监测可燃气体和有毒气体。
3. 采集已有的气体传感器信号，接入网络。
4. 现场设置数据处理、显示 、报警点。
5. 通过局域网，MQTT协议，上传风压、气体浓度数据至MES。

系统方案设计

1. 风压，及新增的气体监测点，选择无线产品，监测上传数据。
2. 在分布的集中监测点，各配置1台报警终端。
3. 报警终端无线读取监测点上传的数据，进行处理、显示、报警；并将数据通过局域网，MQTT协议，上传至MES。
4. 原有的气体传感器，通过有线方式接入分布安装的报警终端；支持RS485、DC4-20mA、DC0-5V、Ethernet等方式接入。
5. 报警终端可通过Ethernet，和Wi-Fi方式，接入局域网。

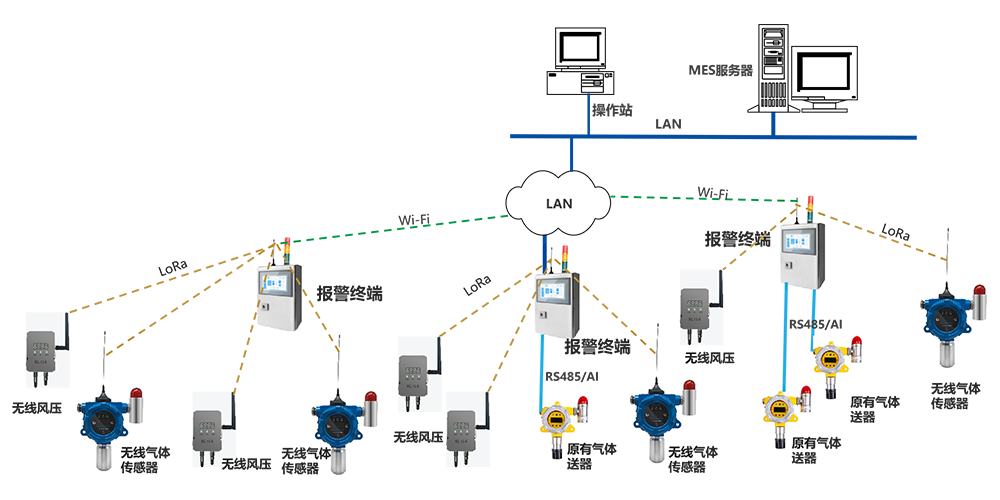

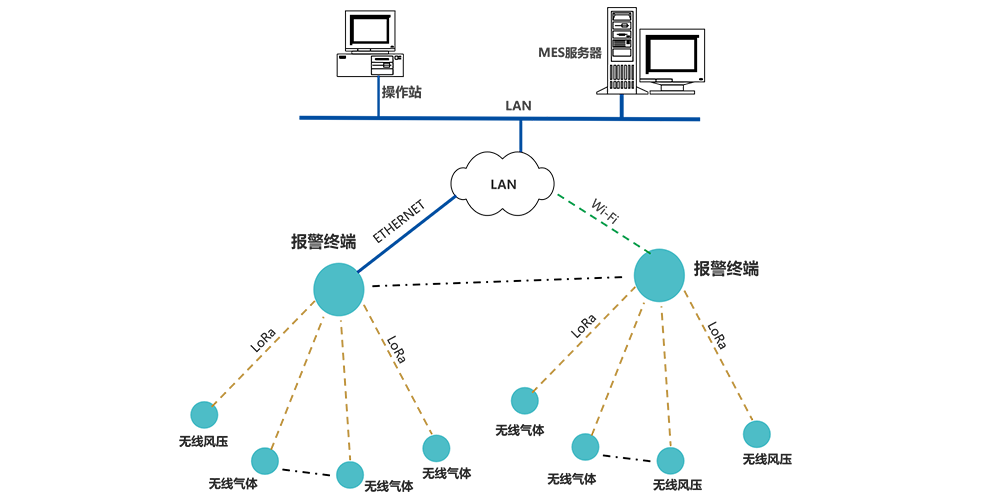

系统方案示意图

1. 无线传感器，可以自由安装。
2. 报警终端XL97的安装点，根据现场情况自由选择。
3. 无线传输距离，在工厂车间环境，300至1000米。
4. XL97报警终端可接入64个无线传感器，理论上不受限制；有线传感器接入数量，不受限制。
5. XL97可同时支持以太网和Wi-Fi通信方式，使用更方便灵活。

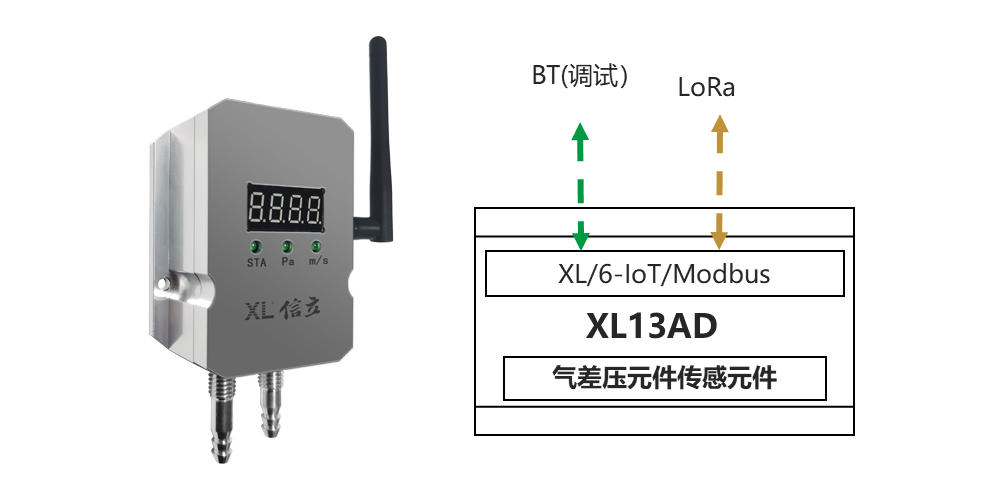

XL13AD无线风差压传感器

XL13AD无线风差压传感器，适用于室内外压差监测，排风管、空调管内外气压监测，支持LoRa上传。

1. 压差量程：0-1000Pa，可选从-1000Pa至1000Pa之间，任何量程在0-1000Pa之间的上、下限值；
2. 精度：0.5%F,S.；
3. 工作电压：DC3.6-5V；功耗≤0.2W，可用电池供电；
4. 配易插接头，蓝牙调试接口，安装、调试简单便捷。
5. LoRa无线通信方式，可按不同国家、地区规定，配置相应频段的通讯模块；LoRa传输距离比较远，理想距离可达10Km。有遮挡环境，传输距离约300m至1000m；

无线风差压传感器应用

1. XL13AD无线风差压传感器，手机现场调试、配置参数，无线传输数据，使用更加方便；
2. 在工厂、车间环境，LoRa传输距离在300m至1000m之间；
3. XL13无线差压传感器，须配套XL9系列网关，或网关终端使用；网关支持Ethernet、RS485、4G/NB上传，MQTT、 Modbus、API、数据库等通信协议。

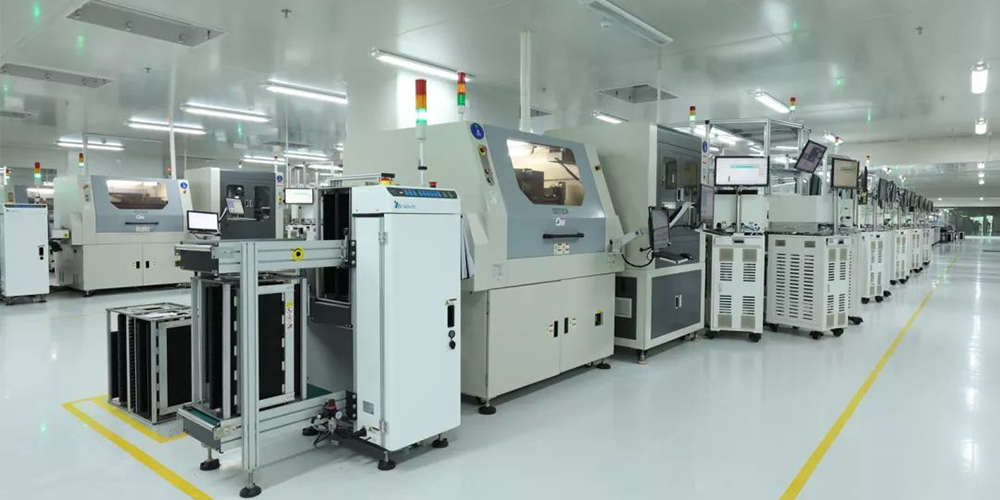

1. SMT车间，回流焊排风管内外差压监测；
2. 洁净车间、实（试）验室，室内、外压差监测；
3. 农业、养殖栏、舍，室内外差压监测；

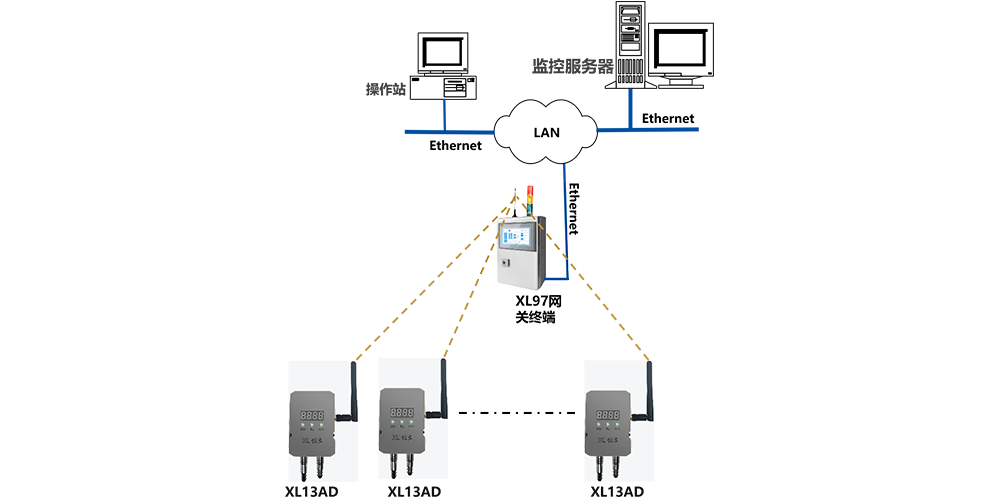

4. 现场需要局部集中监视时，可配置XL97网关终端，读取区域内XL13AD上传的数据，分析处理、显示、报警，并转发至监控中心服务器。

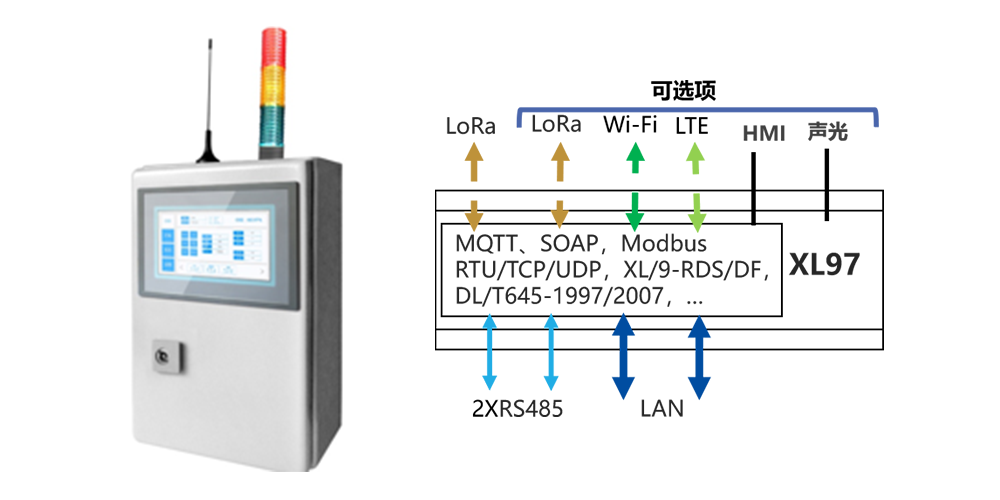

XL97报警终端

1. 基于ARM Cortex-A8架构工业级处理器；Linux 操作系统；安装My SQL数据库，XL.Smart应用软件；
2. 可选配触摸屏、声光报警器。
3. 配100/1000M双以太网，Wi-Fi；
4. 可配两路LoRa无线通讯接口，无线读取传感、采集节点数据。
5. 将数据同时接入多个软件平台；
6. 支持XL/9-RDS Redis数据交换协议；XL/9-DB 数据库格式协议，支持MS SQL，My SQL，ORACLE等数据库；
7. 支持物联网协议MQTT、SOAP，以及工业、电力等等多种通信协议；
8. 支持API接口；
9. 支持MQTT协议；
