问题的提出

• 污水处理厂，室内封闭的水处理池，安装了固定式的无线硫化氢和可燃气体传感器，对处理池液面上部空间硫化氢和可燃气体浓度进行监测。
• 无线气体传感器的安装位置，在污水池顶板上方200mm左右，并在顶板上开孔使池内气体自然流出，以便传感器感知池气体浓度。
• 目前存在问题：气体是自然流出，易受外部环境影响；另外，污水池是封闭环境，挥发的气体湿度很大，以上两个因素，都导致气体传感器测量值不准，且湿度使探头易损坏。

问题解决方案

• 设计一套控制箱，把传感器等产品都安装在控制箱内；
• 利用原来的安装板作为基座，增加安装支架，用于安装固定控制箱；
• 两台XL61GX气体传感器的探头，增加进、出气孔；
• 在控制箱内，新增真空泵、电子除湿器、过滤器、干燥剂等材料、配件；

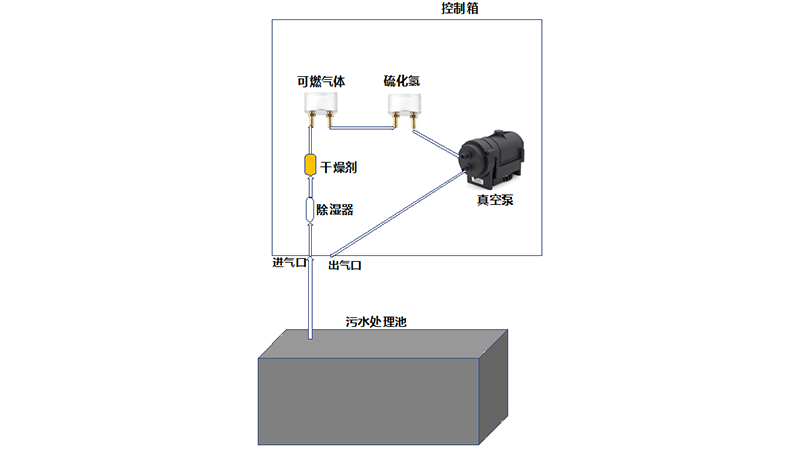

• 过程：用聚四氟乙烯管，联接整个气体通路。管直接伸入污水池，联接控制箱进气口，气体从进气口，至过滤器、除湿器，至传感器探头进、出气口（两台传感器的进、出气口串联），至真空泵抽气口，从真空泵排气口联接控制箱出气口；
• 通过对气体获取路径的改善，特别是气体除湿，大大减少气体水分及水分中各种酸碱物质对气体探头的损害，提高测量精度，降低气体传感器的维护成本，延长使用寿命。

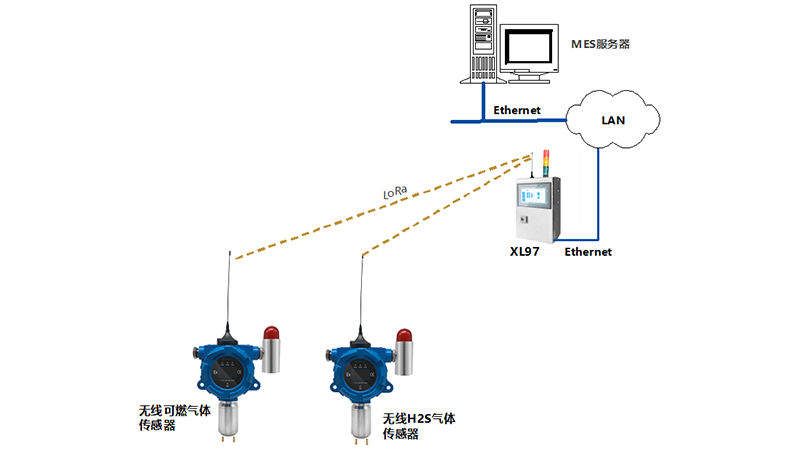

通信网络方案图

• 系统升级气体获取方式，及现场设备的安装方式，但系统的数据传输方式，通信网络，功能没有更改，保持原来的方案，且不增加另外的系统调试、配置工作内容。

费用预算

• 如下图所示，此为参考示意图，实际配置会有细节变化，如传感器数量、内部元件配置、内部元件布置设计、安装方式，等等。
• 关于费用预算，除去原传感器的成本，升级优化气源获取方式，解决存在的问题，需增加的材料、配件，及现场安装、调试成本，预算约为：￥12,000.00元。
