危险环境温、湿度监测技术方案

系统概述


系统基于XIoT(信立物联网)技术,采集工厂危险环境下的温、湿度数据,推送至MES。



方案说明


  • 在每个监测点,安装1台XL61TH无线温、湿度传感器;
  • 在危环境的就地监视(监控)点,如门口,人员必经过道,等地,安装1套网关终端;

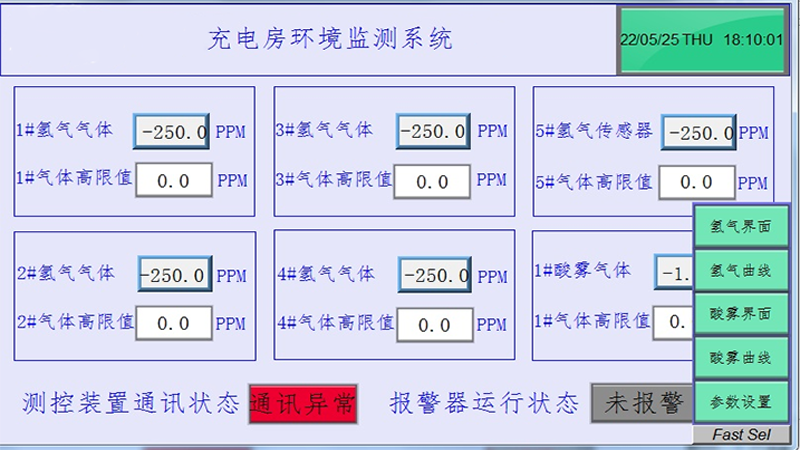

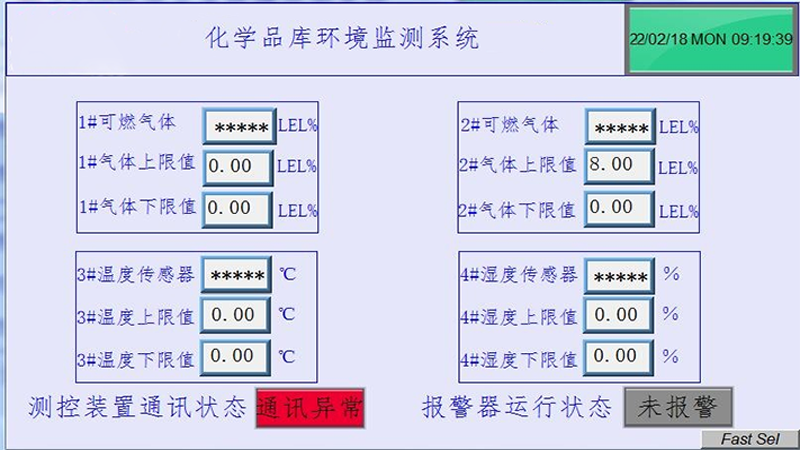

  • 网关终端通过无线方式读取各温、湿度传感器的数据,就地显示,判断、分析、报警;
  • 网关终端同时通过工厂内部局域网,推送数据至MES;
  • 网关终端可输出开关信号,或增加远程控制、远程报警等功能,用于控制第三方设备,如除尘、通风系统,直接联动或通讯,及时发出报警信号。

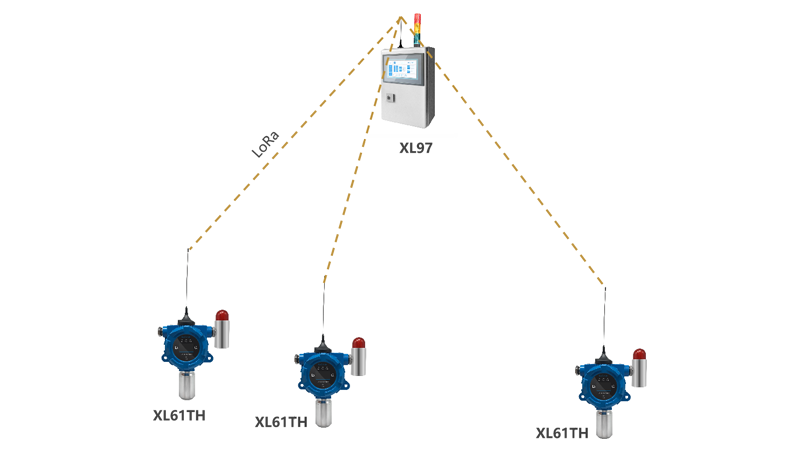

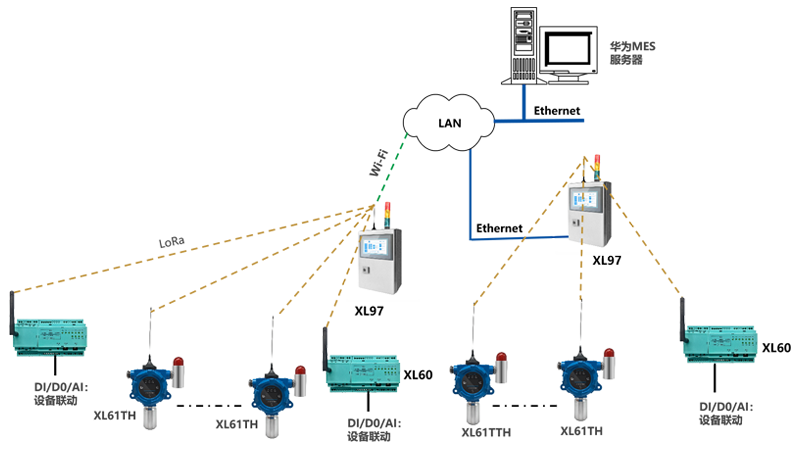

系统示意图


  • XL97网关终端,显示屏、声光报警器是选配,根据现场要求配置;
  • 网关终端,通过以太网,或Wi-Fi,接入局域网,推送数据至MES,通信协议为MQTT;
  • 可同时和多个设备进行联动,而且是远程无线联动;
  • XL61TH无线温湿度传感器,带显示、声光报警。


XL61TH温湿度传感器

主要功能及技术参数如下:

  • 监测参数:温度,量程:-40~120℃,精度:±0.3℃;湿度,量程:0-100%RH精度:±3%RH;
  • 通信方式:支持LoRa或Wi-Fi传输;由于监测点多,分布广,建议选择LoRa通信;
  • 电气参数:工作电压DC6-24V,可选电池或外接电源供电;功耗≤0.2W,休眠电流≤20µA;
  • 电池:内置,可选大容量电池组外置;
  • 安装:壁挂式固定,或是吸铁古吸附式固定。


XL95网关终端

  • 智能终端作为网络中枢,无线读取智能传感器的数据,进行协议转换、计算分析;
  • 就地显示、报警;
  • 支持Ethernet、Wi-Fi,向MES推送数据;
  • 同时向多个平台上推送数据;
  • 支持MQTT、SOAP、API、Modbus等通信协议;
  • 支持XL/9-RDS,以Redis方式向第三方系统推送数据;
  • 支持XL/9-DB 数据库协议,向MS SQL,MY SQL,ORACLE等数据库推送数据。
