构建一套水、电、气能源消耗管控系统，采集涂装线主要设备、关键节点的水、电、气消耗数据。统计、计算分析主要设备、关键节点、整线，及车间的能源消耗情况，生成报表、曲线、柱状图，分析判定设备是否经济、高效运行。通过用电、用水、用气的数据，和设备额定数据进行分析判断，生产计划是否安排合理，生产工艺是否更优，设备是处于完好状态，还是存在隐性故障。
水、电、气的消耗数据，除在能源管理服务器上进行展示、打印外，还要在展示大厅的65英寸的显示器上进行展示。展示要求示意图如下

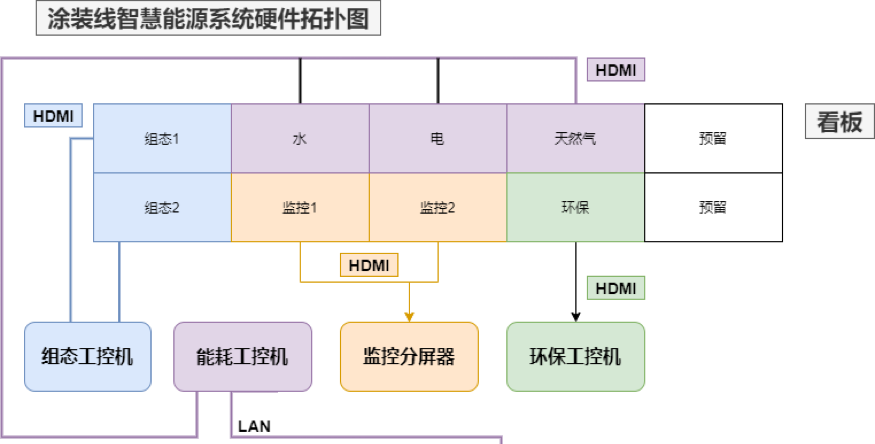

本技术方案选择无线通信方式传输数据。水、电、气监测点至物联网关之间的通信选择LoRa；物联网关至能源管理服务器之间的数据通信选择Wi-Fi。
用电监测点选择无线电表，电表采集监测点的电流、电压、功率、电度、谐波等等多个用电参数，通过LoRa上传数据至物联网关。
水、气监测点，配置数字式（具有通信接口）的水表、电表。在每块水表、气表的监测点，分别配置1台无线采集装置，读取水表、电表的数据，上传至物联网关。
建一个独立的Wi-Fi网络（只用于能源数据的传输，独立于与其它网络），构成物联网关和能源管理服务器之间的通信网络。
配置1套服务器和1套能源管理系统软件，完成能源数据的统计、计算、分析、管控，报表、图表等等多种开式的能源数据展示。服务器系统提供显示接口，实现数据在展示大厅大屏上展示
系统设计已考虑兼容、扩展能力，其它第三方的设备数据，或是增加、减少水、电、气监测点的数量，都可简单方便的接入此系统。

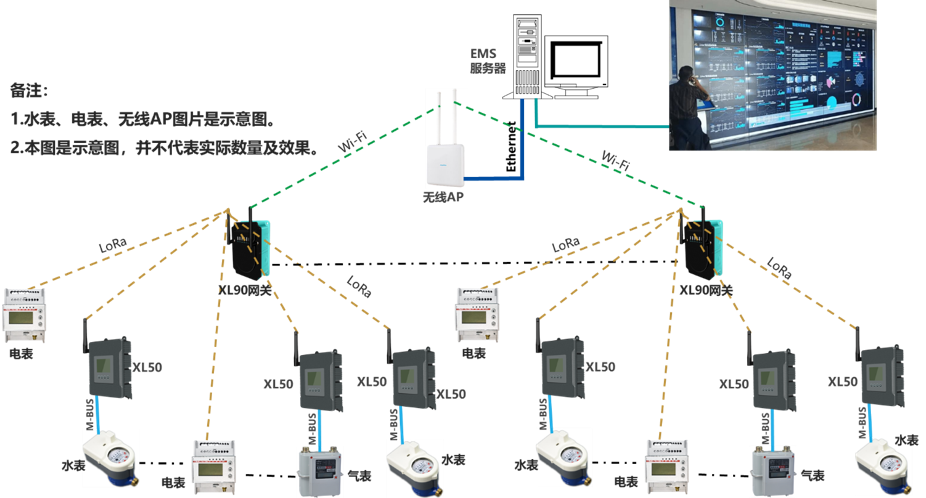

系统方案及通信网络图
通信网络方案
通信网络，由1台无线AP，和6台XL90物联网关构成。
物联网关通过LoRa无线读取水、电、气等表计的数据，通过Wi-Fi推送数据至EMS（能源管理）服务器，无线AP起到桥梁作用。无线AP通过以太网接口，直接联接EMS服务器。
6台XL90物联网关，在构建的LoRa无线通信网络，覆盖整个车间的水、电、气采集点。再次增加计量采集点，以及接入任何第三方的设备的数据，如将来增加油漆消耗量、电泳漆消耗量、设备运行状态（设备健康完好状态）等等数据，都可通过无线网络，接入现有的物联网关，而不需要再增加物联网关数量。
XL90物联网关介绍

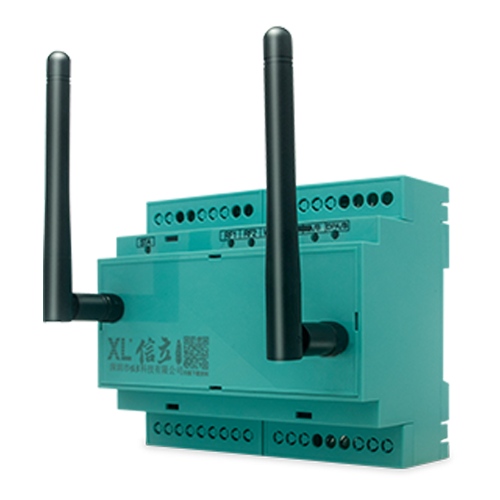

XL90物联网关，是系统通信网络的核心，无线获取能源采集节点装置的数据，进行数据处理，通信协议转换，通讯接口转换，推送数据至系统服务器。
XL90物联网关，功能介绍及技术参数如下：
¬ 支持RS485、Ethernet通讯接口；
¬ 可同时接入多台智能设备、装置；
¬ 支持Wi-Fi、LoRa等无线通讯方式；
¬ 体积小，安装、调试、使用、维护更简单、便捷；
¬ 同时支持多种通讯方式，灵活选择接入方式和上传方式；
¬ 支持Modbus RTU/TCP工控协议，电力645电表协议，MQTT、SOAP物联网协议，并可支持其它第三方协议；
监控平台概述
监控平台作为涂装车间能源管理系统监控中心，通过以太网，从无线AP获取XL90物联网关推送的数据。生成历史数据库，以图、表形式展示各水、电、气采集点的实时数据。对采集的数据进行统计、计算、分析，更好的评估生产计划的优劣，设备运行经济、效率是否达标，有无潜在的隐性故障。当数据出现异常时，发出报警信息。
数据报表可打印，也可导出到EXCEL文件，根据日期选择需要打印、显示、导出的能耗数据。
企业局域网内，授权的用户，通过电脑远程浏览能源消耗数据。
以后再增加平台功能，增加能源数据采集点，以及接入第三方设备的数据，只需在平台系统上配置、增加相应的数据点、功能配置即可，而不需增加其它设备。如果数据点大，也只需增加系统容量,不需作其它变动。

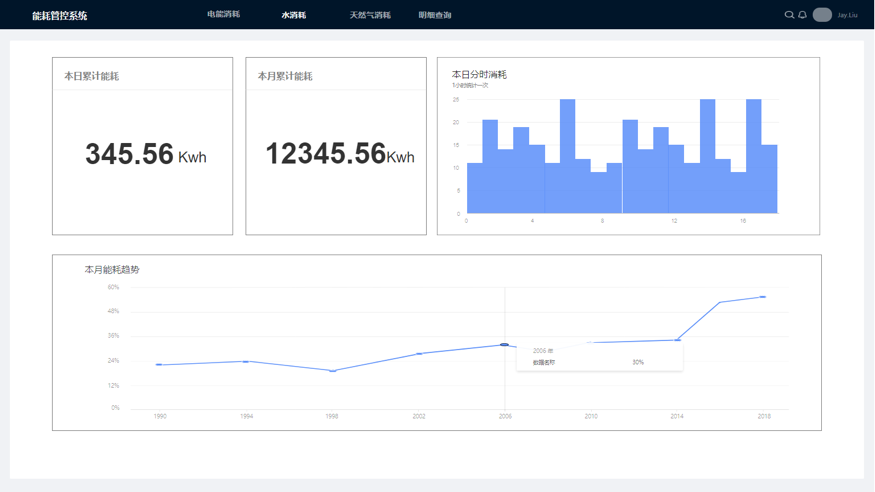

能源数据服务器，联接到展示厅能耗看板，在大屏上更直观的显示能耗数据，如本日累计消耗,本月累计消耗，柱状图用来显示本日每一小时的消耗量，曲线图显示本月每天能耗变化的情况。效果示意图如下：
监控平台配置
配置监控服务器1套；
监控服务器配置DELL品牌。
配置能源管理系统软件1套
在监控中心配置一套XL.View能源管理软件，主功能如下：
Ø 从以太网、因特网获取数据，处理、转换，再转发给第三方应用软件，如、ERP、GIS、DCS、SCADA，、、、等等；
Ø 支持WIN Sever 2008、2012等以上版本操作系统；
Ø 支持MQTT、SOAP，API，XL/6-IoT、XL/9-DB、XL/9-RDS，645等等通信协议，并可和第三方数据库，Oracle、SAP等交换数据；
Ø 数据存储：按用户要求的时间周期，保存历史数据；
Ø 通用数据分析：按用户的常规要求，对数据进行统计、计算，生成曲线图、报表、趋势图、报警记录，等等；
Ø 个性化数据分析：提供编程工具，实现用户对数据的个性化分析处理；
Ø 数据展示：针对不同的应用场景、机器设备，提供更多选择的显示模板，方便用户更加直观、直接查看实时数据、报警信息，浏览报表、曲线，查询历史数据、历史记录；
Ø 设多级管理员、操作员账户管理权限；
Ø 有PC、WEB、移动客户端；
Ø 通过短信，等等方式，推送报警信息。
水表选型：
根据技术要求，选具有远传功能的水表，主要技术参数如下：
Ø 根据管径，水的最大流速，选择相应的水表型号；
Ø 输出接口：M-BUS；或RS485，Modbus RTU协议；
Ø 工作电压：DC24V；
无线采集装置选型
选择XL5616D00无线采集装置，读取水表数据，无线上传至XL90物联网关。XL56无线采集装置，主要技术参数如下：
Ø 支持LoRa无线通信，支持Modbus RTU、XL/6-IoT通信协议；
Ø 通过RS485或M-BUS接口，联接水表，读取水表数据。
Ø 可用电池供电，上传数据水表时，也上传电池电压数据；
Ø XL56无线采集装置主要配置参数：
在每个要求的用电参数监测点，配置1台DTSD336646M1A/XL无线电表。
DTSD3366/XL无线智能电表，支持LoRa无线传输，监测、精细化分析管控机器、设备能耗。可配置监测1至4台设备的用电数据。测量电流、电压、功率、功率因素、电量，等等几十种用电数据。电能质量监测：三相电压、电流2~31次谐波畸变率，各相电压、电流谐波总畸变率。
选择XL5616D00无线采集装置，读取气表，或气体流量 计数据，无线上传至XL90物联网关。XL56无线采集装置，主要技术参数如下：
Ø 支持LoRa无线通信，支持Modbus RTU、XL/6-IoT通信协议；
Ø 通过RS485或M-BUS接口，联接气表或气体流量计，读取气表或气体流量计数据。
Ø 可用电池供电，上传数据时，也上传电池电压数据；
Ø XL56无线采集装置主要配置参数：
若出现产品选择及安装等原因引起的质量问题，我司将无条件给予维修，非人为因素造成的器件损坏我公司第一时间给予免费更换；
质保期后我公司提供相关技术服务，对于系统维修只收取成本费，对系统实行终身的技术支持与维护帮助；
我司将免费对用户的相关技术人员进行现场免费培训。培训完后保证用户的相关技术人员能熟练操作，进行故障处理及日常维护；
质保期为发货之日起18个月，或验收后12个月，以选到日期为准。
