液位天然气(LNG)储罐远程监控-技术方案

一、方案背景

1.工业气体被喻为工业的“血液”,随着中国经济的快速发展,工业气体作为国民经济基础工业要素之一,在国民经济中的重要地位和作用日益凸显。

2.工业气体行业下游应用领域不断扩展,最近10年以来,能源,环保,医疗等新兴行业的需求不断。

3.我国天然气消费中,工业用天然气占2/3,化工用天然气为工业用量的一半以上,约占天然气总消费量的1/3,所以工业天然气是一个有保证且有利润的行业。

4.节能减排要求降低能耗以及国五国六标准要求降低汽柴油含硫量将在“十三五”开始加快工业气体的需求增速

二、方案概述


三、系统需求

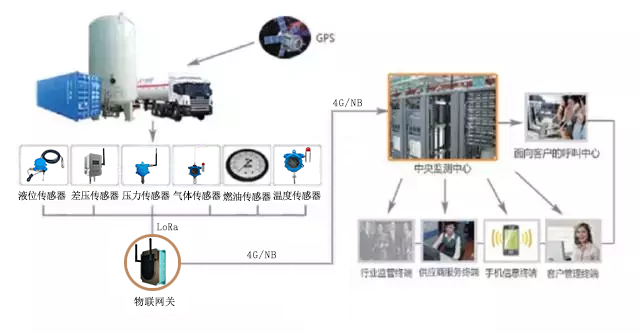

气体行业智慧数据监控管理系统,依靠智能传感技术实时采集生产现场各类数据,借助无线传输技术,由系统平台完成数据处理,并依靠互联网和移动通讯终端,根据不同的应用要求对气体制造及储运装备进行远程实时监控和综合分析管理的专业应用系统。

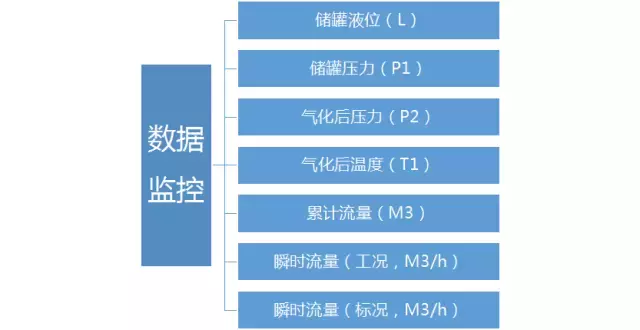

监控数据项

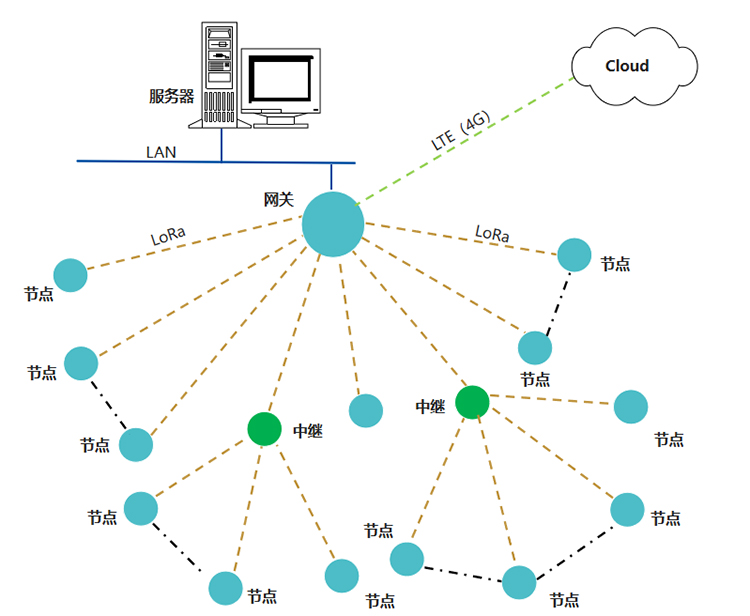

四、LoRa无线通信网络

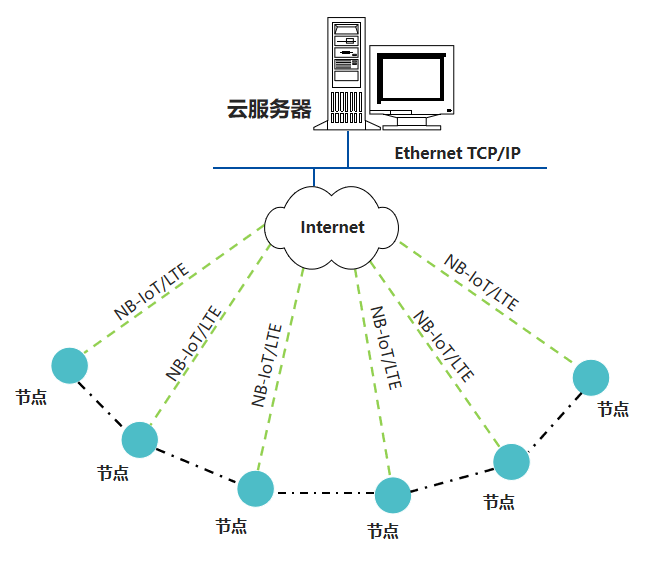

五、NB、4G无线通信网络


六、数据监控管理系统

6.1、现场实时监控管理

实时动态掌握储罐运行数据、车辆罐体运行数据、车辆行驶数据、客户加气数据、客户用气数据等;实现设备远程无线实时监测、控制及运行异常预警、报警等。

满足企业大规模、异地扩张,完成统一监控、提高设备运行安全的管理需求。

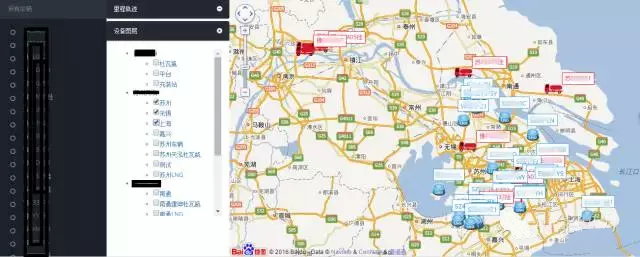

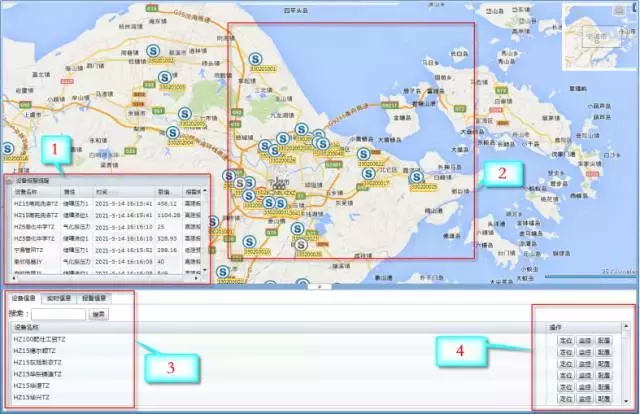

6.2、地图站点监控

1.每个设备的报警信息显示;

2. 每个储罐在地图上的位置信息,及客户名称;

3.不同的图标颜色代表不同的运行状态。

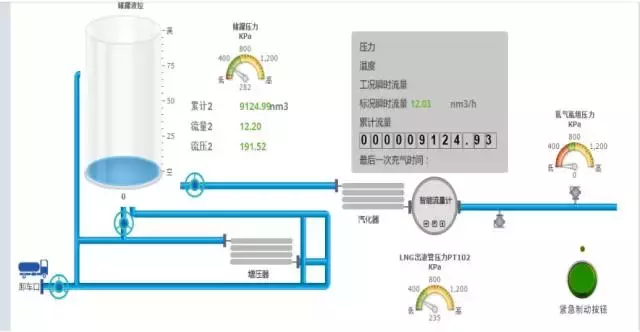

6.3站点模拟监控

1、储罐的实时信息及气化后的实时信息;

2、站点分等级实时预警和报警;

3、根据储罐剩余容量和日均使用量,预计可使用时间并报警;

4、紧急制动按钮,与现场PLC联动控制。

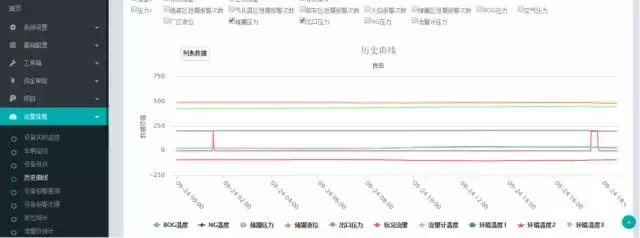

6.4实时曲线监控



6.5报警信息管理

1、设备各采集数据报警阀值设定;

2、预警信息实时显示;

3、多种预警方式:Email、短信、微信、语言;

4、预警分级显示(红色、黄色);

5、预警信息分级推送(红色预警直达高层领导,黄色预警送达调度中心)。

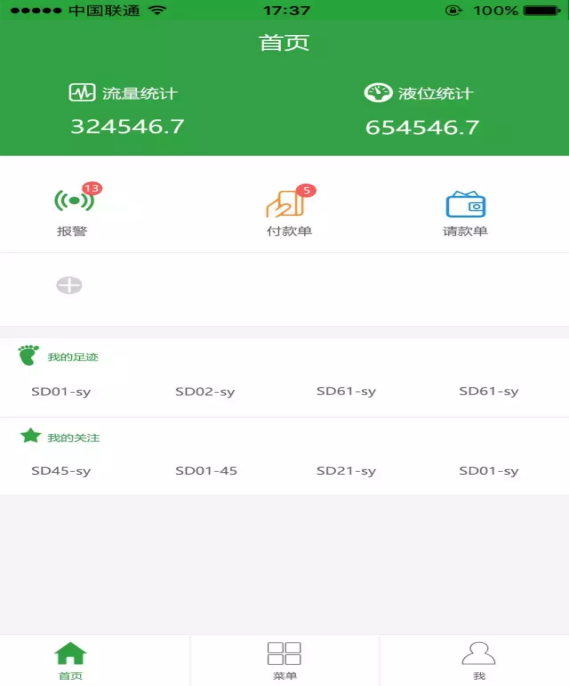

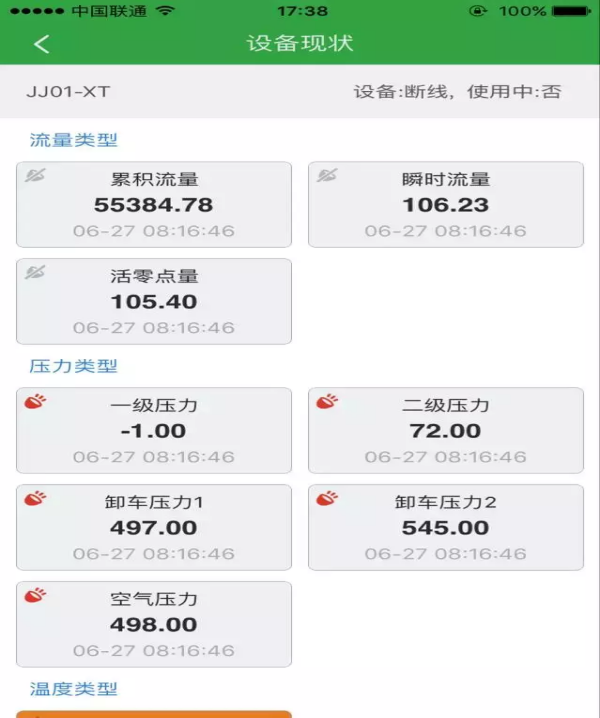

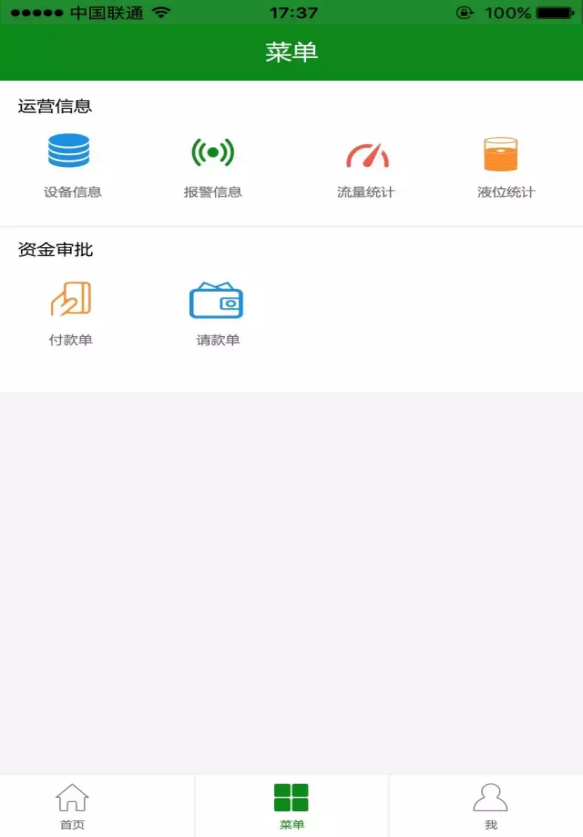

6.6手机APP


七、核心应用产品

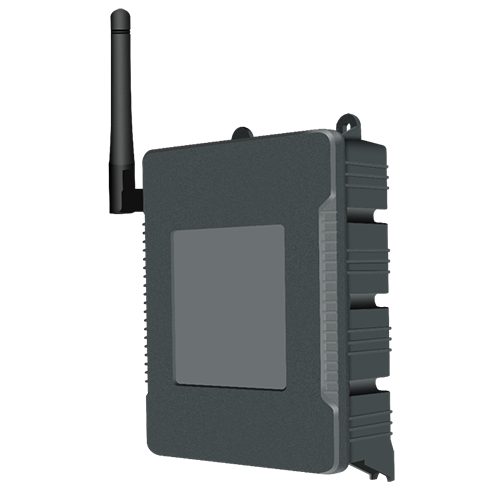

1、物联网关

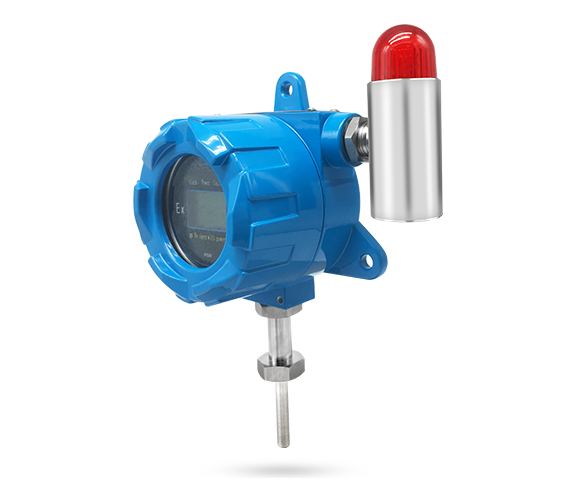

2、XL61无线压力传感器

3、XL61无线温度传感器

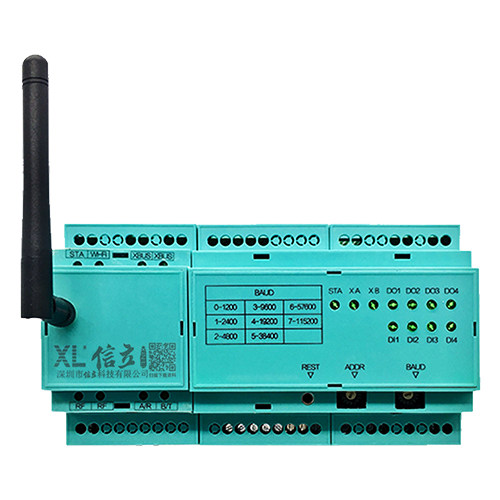

4、XL60无线采集装置

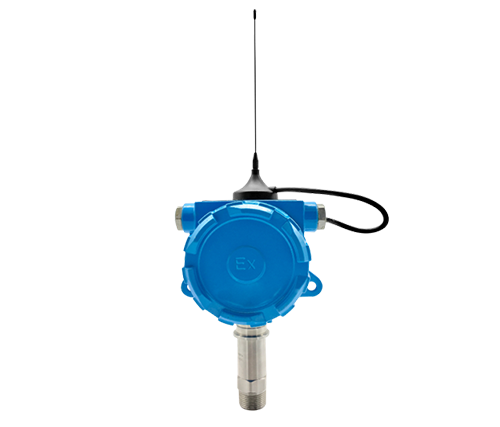

5、XL61无线气体传感器

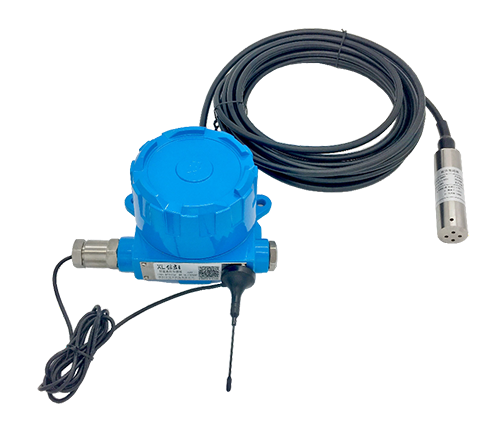

6、XL61无线液位传感器
