城市排水管网在线监测----解决方案

方案概述

排水管网在线监测系统利用低功耗远程测控终端等设备对雨量、水位、水量、流速、水质、有毒有害气体等信息进行实时的采集,通过无线网络进行传输汇集,通过信息化管理、城市排水应急管理、大型泵站综合自动化控制和水资源管理等多种应用,服务于防汛抗旱、城市水务信息化、水资源监测管理等多项业务管理。

深圳信立科技排水管网在线监测系统利用低功耗远程测控终端等设备对雨量、水位、水量、流速、水质、有毒有害气体等信息进行实时的采集,通过无线网络进行传输汇集,通过信息化管理、城市排水应急管理、大型泵站综合自动化控制和水资源管理等多种应用,服务于防汛抗旱、城市水务信息化、水资源监测管理等多项业务管理。

监测方案组成部分

1、传感器监测层:主要有各种监测传感器组成,比如雨量、水位、流量、气体、水质、地理、水文传感器与泵站监控设备组成。

2、传输层:传输层主要有无线采集装置、NB、4G、Lora、433MHZ无线传输网络组成。

3、数据层:由排水防涝设施、基础地理信息、实时在线监测等。

4、服务层:由基础设施服务、数据服务、云服务管理平台、软件服务组成。

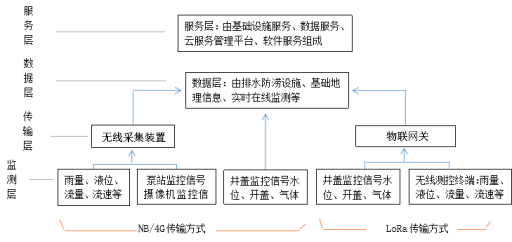

方案架构图

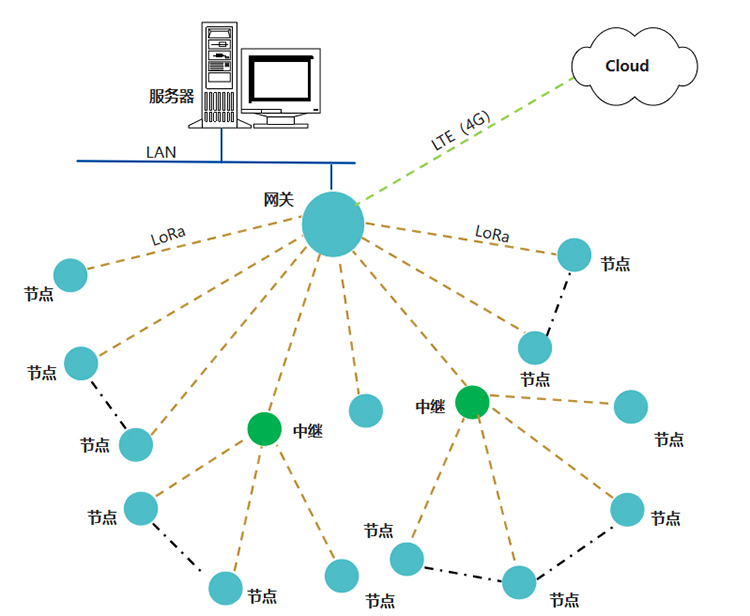

LoRa无线通信网络

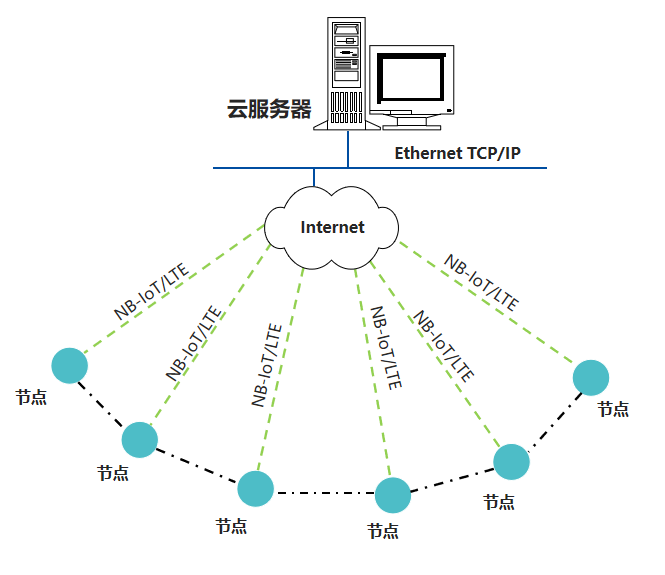

NB、4G无线通信网络

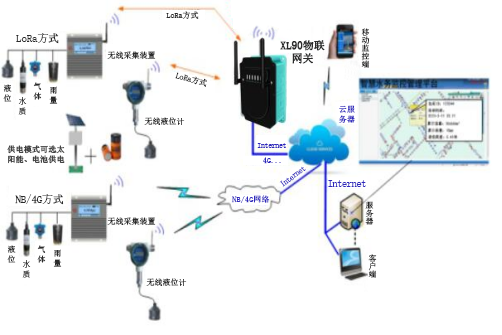

方案示意图


方案功能

1、实现对生活污水管网、工业废水管网、降水排水管网、城市污水管网进行实时在线监测。


2、实时采集排水管网中水位、流量、流速、水质、有毒有害气体、地表雨量等数据,并利用无线传输网络进行传输汇集。

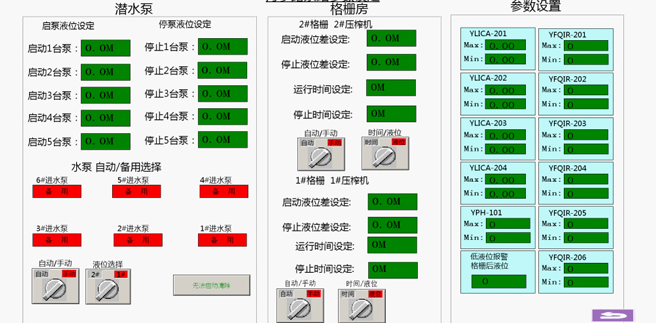

3、实时采集排水管网中泵房、泵站中水泵启停状态信息,以及阀门开启\关闭状态信息,并实现远程在线控制。


4、对管网监测的数据实现在线告警功能,并利用在线监测软件形成告警历史记录。

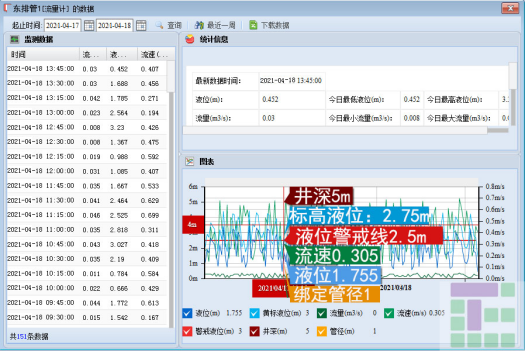

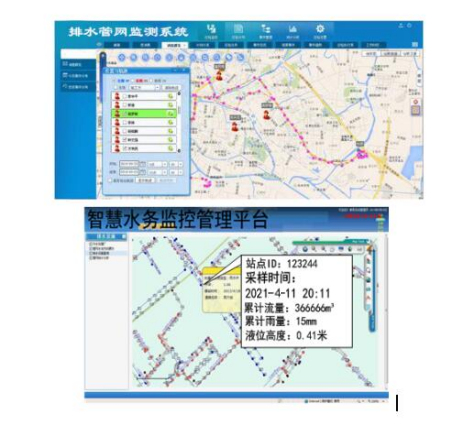

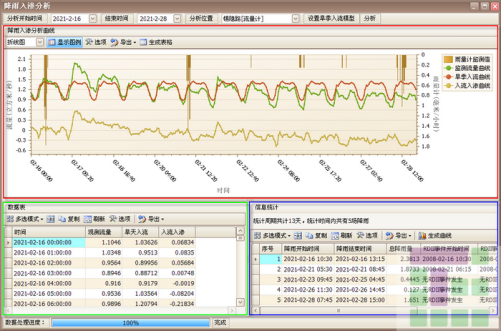

5、利用管网在线监测软件,可以实现对管网监控数据形成曲线分析、历史数据查询、报表打印、远程监控、监测预警、监管等功能。


6、监测软件具备APP监控,方便用户随时、随地对管网监测数据进行监控。


7、现场采集传输设备可采用太阳能供电、电池供电,无需考虑现场布线拉线。

8、采用定制化软件功能,个性化设计,满足不同用户要求。

方案应用核心产品

1、物联网关

2、XL61无线压力传感器

3、XL61无线气体传感器

4、XL60无线采集装置

5、XL61无线液位传感器
