厂区火灾报警监控 ----技术方案

方案概述

在厂区各车间，安装烟感报警器，对数据进行分布式处理、显示、报警；并将数据通过工厂局域网，MQTT协议，上传至工厂MES。

方案设计

选择无线烟感，安装在各车间的探测点；

在每个车间，或两个相邻的车间，相邻的楼层，安装1套报警终端；

报警终端通过无线，获取管辖区域内，烟感监测点的数据，通过ETHERNET，或Wi-Fi，推送数据至工厂MES服务器，通信协议为工厂MQTT数据格式。

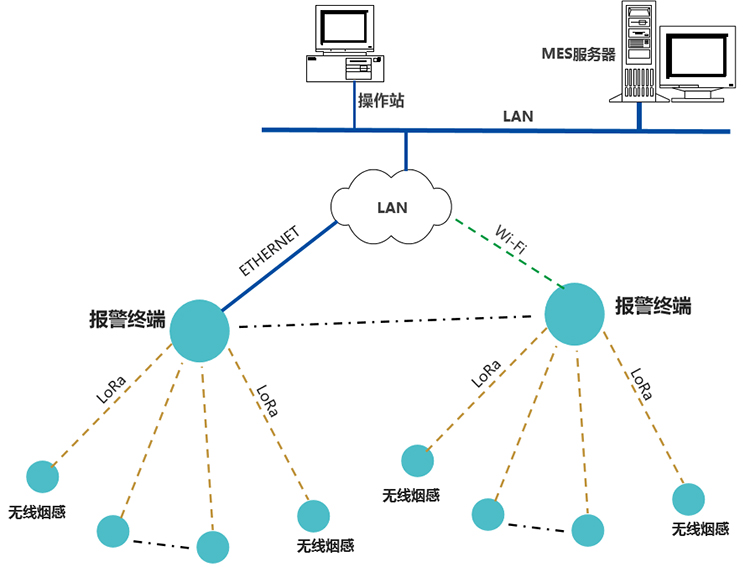

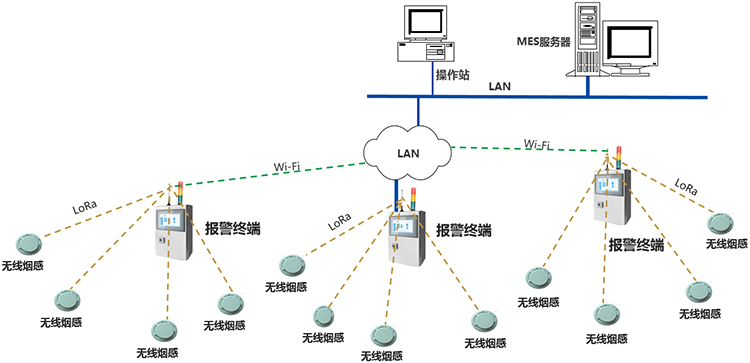

方案示意图

无线烟感XLSD是电池供电，可以自由安装；

报警终端XL97的安装点，根据现场情况自由选择；

无线传输距离，在工厂车间环境，300至1000米；

XL97报警终端可接入64个无线烟雾探测器，理论上不受限制；

XL97可同时支持以太网和Wi-Fi通信方式，使用更方便灵活。

XLSD无线烟感技术参数

常规技术参数：

两报警执行标准 GB20517-2006；

报警方式 指示灯、声音；

报警音量 >80dB （正前方 3m 处）；

保护面枳 ≥ 40 m2具体参数参考《火灾自动报警系统设计规范》 （GB50116-2013）；

工作环境：工作温度 -10℃~50℃ ；工作湿度 10%~95% ；

供电方式： 内置锂电池供电。

无线技术参数：

数据传输速率 300bps～5.4Kbps ；

工作频率 433-510MHz；

最大接收灵敏度 -141dBm；

发射电流 ≤125mA。

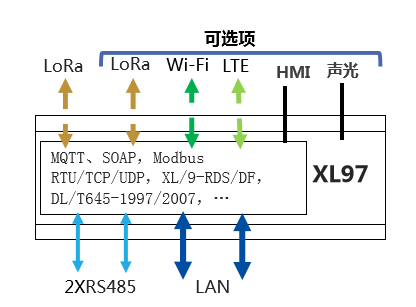

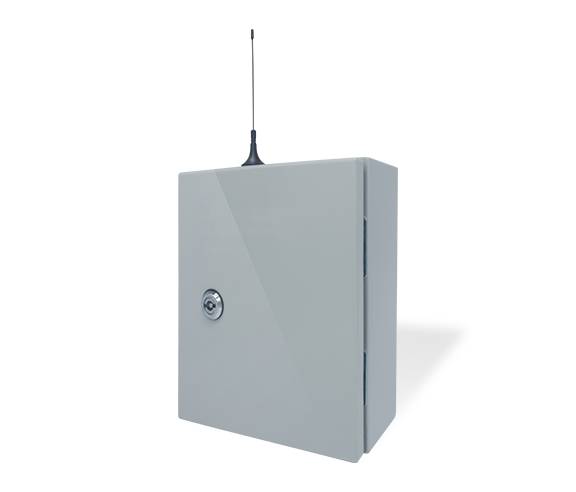

XL97报警终端

基于ARM Cortex-A8架构工业级处理器；Linux 操作系统；安装My SQL数据库，XL.Smart应用软件；

可选配触摸屏、声光报警器；

配100/1000M双以太网，Wi-Fi；

可配两路LoRa无线通讯接口，无线读取传感、采集节点数据；

将数据同时接入多个软件平台；

支持XL/9-RDS Redis数据交换协议；XL/9-DB 数据库格式协议，支持MS SQL，My SQL，ORACLE等数据库；

支持物联网协议MQTT、SOAP，以及工业、电力等等多种通信协议；

支持API接口；

支持华为MQTT协议。
