热力管网无线监测----解决方案

方案概述

深圳信立科技热力管网无线监测系统解决方案是由热源、热网、热用户(各种工厂、企业、单位、居民小区等)组成的庞大、封闭、复杂的循环系统。供热管网监测系统实现对热力管网一次、二次供水与回水压力、温度、流量等数据实时监测,同时监控管网中换热站、泵站、阀门状态等数据,将管网监测、监控数据无线传输并汇集,形成在线监测系统。

设计目的

供热管网质量控制缺失,造成管道密封不严、热力管网散热损失严重、供热管道使用寿命低,容易造成管道恶性事故,导致管网失水以及能源损失严重。方案实现对供热管网一次、二次供 水与回水压力、温度、流量、换热站数据等进行实时监测,形成成套自动化在线监测、分析系统,及时发现隐患并排除,降低管道运行维护费用,减少能量损失,提高管道使用寿命,提供经济效益。

系统组成

1、传感器监测层:主要有各种监测传感器组成,比如压力、温度、流量、地理与换热站监控设备组成。

2、传输层:传输层主要有物联网关、无线采集装置、无线压力变送器、无线温度传感器、NB、4G、射频无线传输网络组成。

3、数据层:由回水、供水设施、基础地理信息、实时在线监测等。

4、服务层:由基础设施服务、数据服务、云服务管理平台、软件服务组成。

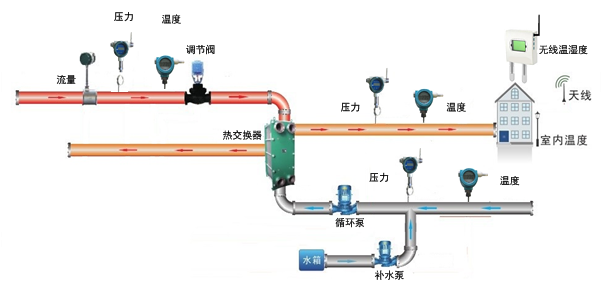

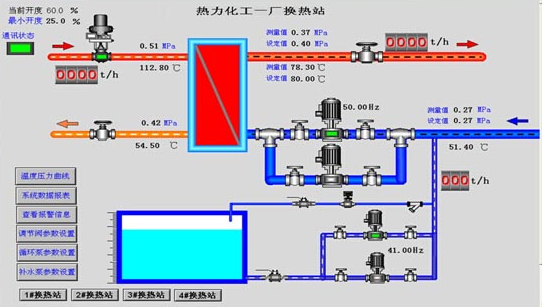

热力管网重要监测点示意图

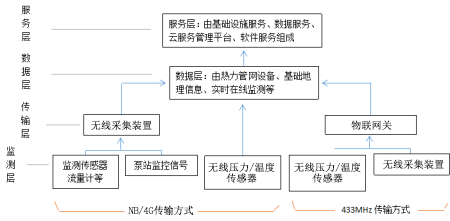

系统架构图

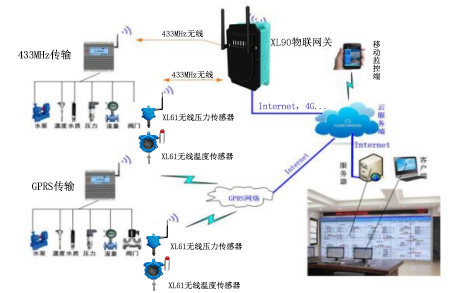

系统示意图

根据现场监测需求,可选择NB、4G远程传输方式或者LoRa、433MHz无线传输方式。

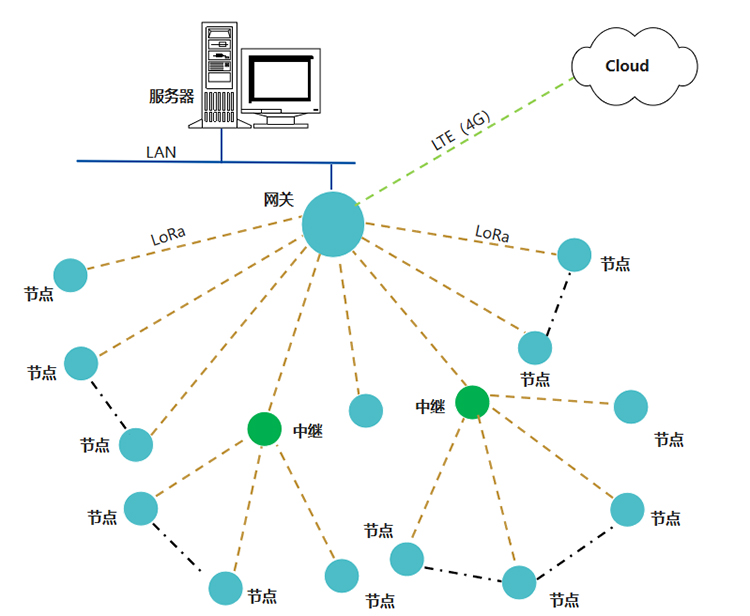

LoRa无线通信网络

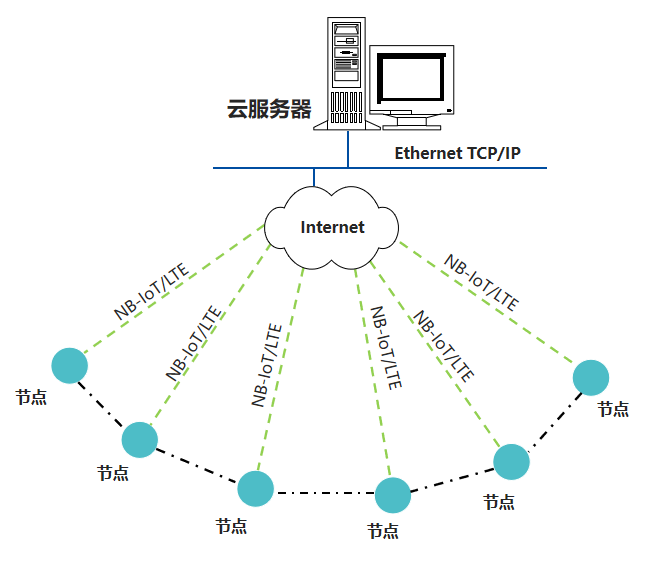

NB、4G无线通信网络


系统功能

1、实现对供热管网实时在线监测。

2、实时采集管网压力、流量、温度、流速、用户用热环境温度等数据,并利用无线传输网络进行传输汇集。

3、实时采集管网中换热站设备启停状态信息,以及阀门开启\关闭状态信息,并实现远程在线控制。

4、现场采集传输设备可采用太阳能供电、电池供电,无需考虑现场布线拉线。

5、对管网监测的数据实现在线告警功能,并利用在线监测软件形成告警历史记录。

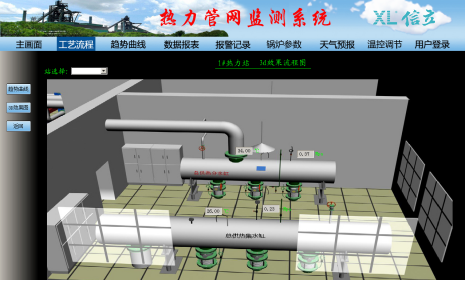

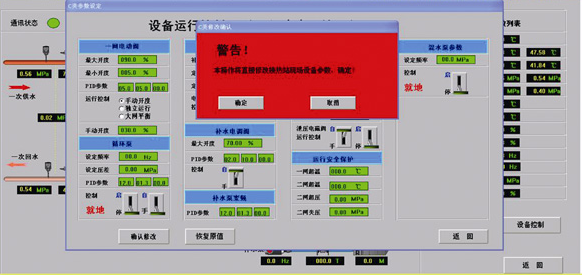

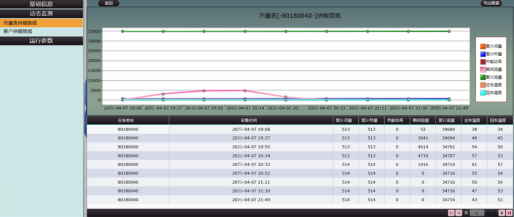

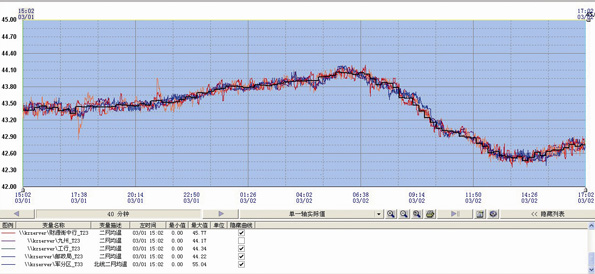

6、利用管网在线监测软件,可以实现对管网监控数据形成曲线分析、历史数据查询、报表打印、远程监控、监测预警、供热分析、监管等功能。

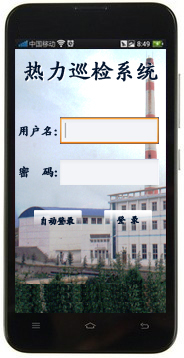

7、监测软件具备APP监控,方便用户随时、随地对管网监测数据进行监控。

8、用定制化软件功能,个性化设计,满足不同用户要求。

核心产品

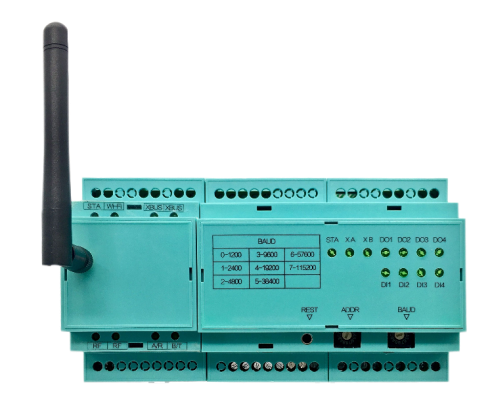

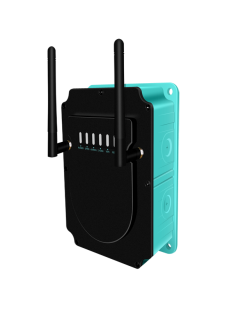

1、物联网关

信立科技物联网关


2、XL61无线压力传感器

信立科技无线压力传感器

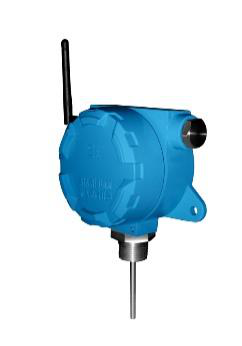

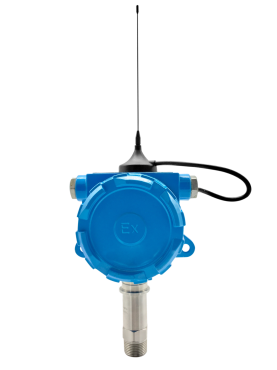

3、XL61无线温度传感器

信立科技无线温度传感器


4、XL60无线采集装置

无线采集装置
