自来水、消防用水和供水管网监测----技术方案

深圳信立科技供水管网监测系统主要应用于自来水供水管网、城市景观绿化带供水管网、消防用水管网等管网在线监控,实时监控管网压力、水质(PH值、余氯、浊度、电导率等)、用水流量等数据,并形成有效的在线监测系统。

一、设计目的

管网在线监测系统解决方案设计目的在于:解决管道爆管问题、管网水质二次污染影响饮用水质量、管网漏损导致严重的资源浪费、管道是否有水等。

二、系统组成

系统主要组成部分有:

•1、传感器监测层:主要有各种监测传感器组成,比如压力、液位、流量、水质、地理与泵站监控设备组成。

•2、传输层:传输层主要有无线采集装置、无线压力传感器、NB、4G、Lora无线传输网络组成。

•3、数据层:由排水防涝设施、基础地理信息、实时在线监测、泵房设备监控等。

•4、服务层:由基础设施服务、数据服务、云服务管理平台、软件服务组成。

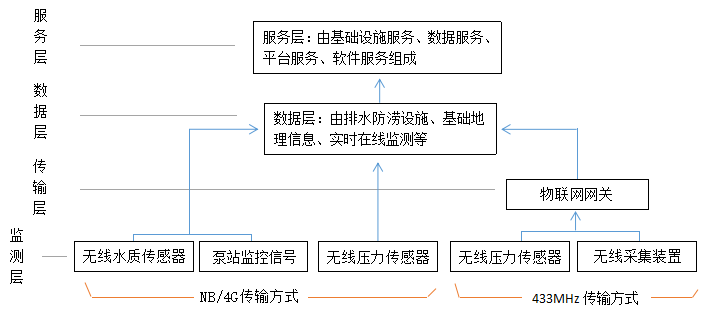

三、系统架构图


四、系统示意图

根据现场监测需求,可选择NB、4G远程传输方式或者Lora无线传输方式。

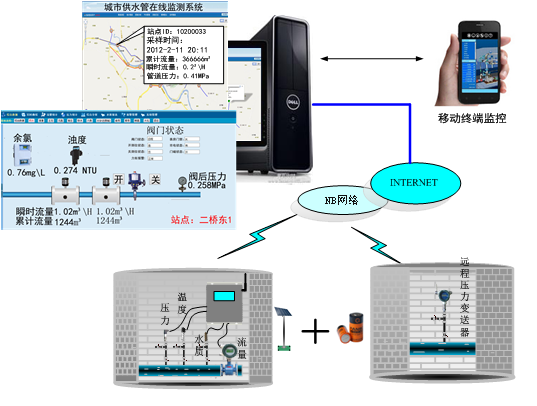

NB无线传输应用示意图:

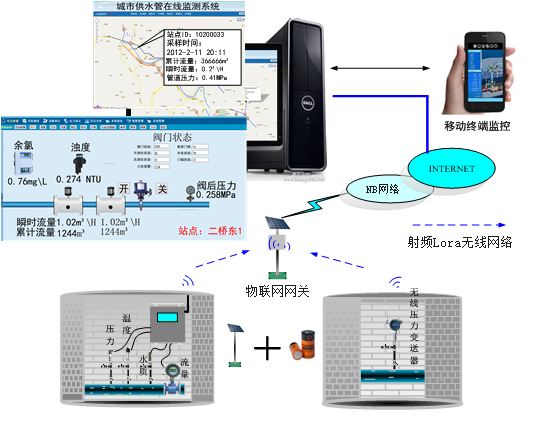

Lora无线射频传输应用示意图:

五、系统功能

•1、实时采集管网压力、流量、水质、水位等数据,并利用无线传输网络进行传输汇集。

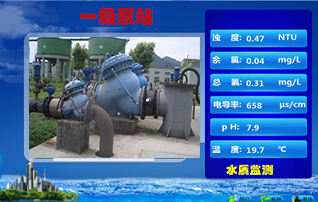

•2、实时采集管网中泵房、泵站中水泵启停状态信息,以及阀门开启\关闭状态信息,并实现远程在线控制。

•3、对管网监测的数据实现在线告警功能,并利用在线监测软件形成告警历史记录。

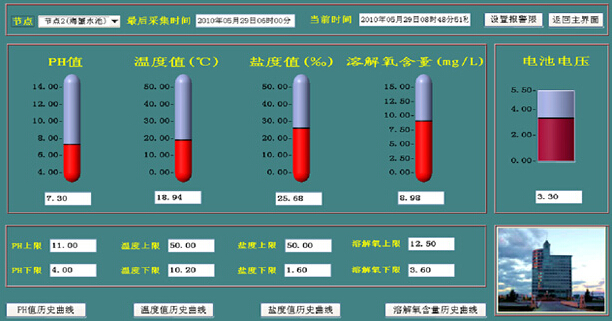

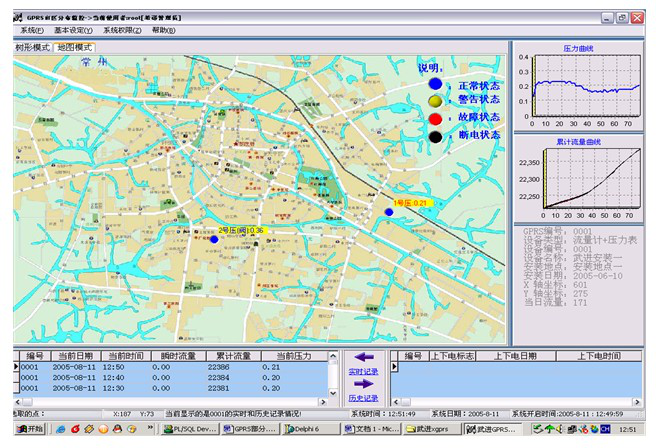

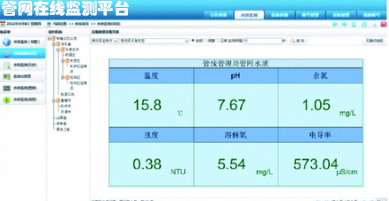

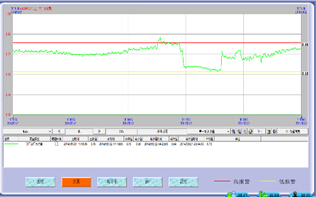

•4、利用管网在线监测软件,可以实现对管网监控数据形成曲线分析、历史数据查询、报表打印、远程监控、监测预警、调度、监管等功能。

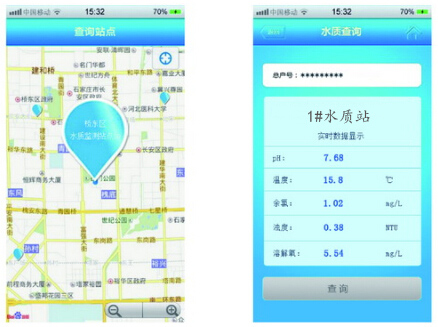

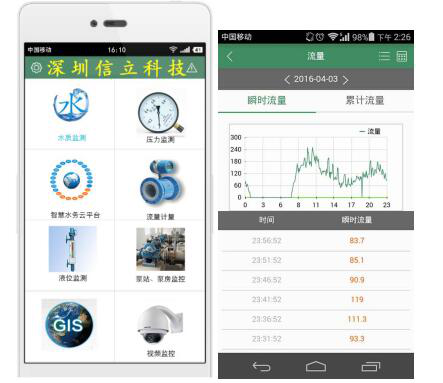

•5、监测软件具备APP监控,方便用户随时、随地对管网监测数据进行监控。
