采集D9立库电气柜内电流、温度，电机温度等数据，上传至华为MES。具体需要求如下：
•采集12台固定电气柜内的，A、B、C三相电流，剩余电流，A、B、C、N相铜排温度
•采集一楼12套轨道搬运设备上，共12台电气柜（每套设备1台）进线A、B、C三相电流，剩余电流，A、B、C、N相铜排温度；每套轨道搬运设备上4台电机的温度，其中有两台电机在搬运过程中是移动的
•采集二楼1套轨道搬运设备上，1台电气柜内的A、B、C三相电流，剩余电流，A、B、C、N相铜排温度；轨道搬运设备上3台电机的温度，其中有一台电机在搬运过程中是移动的
每台控制柜，配1块XLMPH31D电气监测仪表，以及相应的A、B、C三相电流互感器，零序电流互感器；采集进线三相电流、电压，功率、电能，及剩余电流；电流互感器为开口式，安装简单方便
电气监测仪表参数：电压输入，3*220VAC/380VAC，精度0.5级；电流输入：5A，精度0.5级；剩余电流输入：0-1000mA，精度1级；RS485输出；带显示，导轨安装
每台控制柜，配置4支片状Pt100温度探头，采集A、B、C、N相铜排温度信号

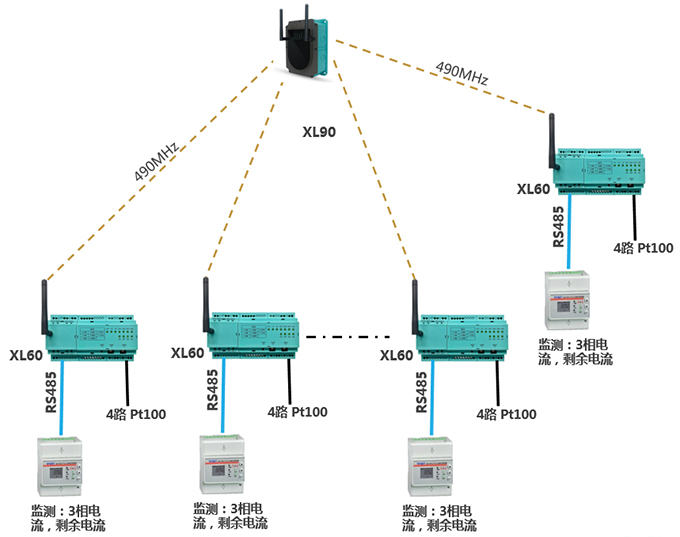

配置1台XL60智能采集装置，通过AI模块采集4只温度探头信号，通过RS485读取电气监测仪表数据；XL60通过无线上传采集的电气、温度数据至XL90物联网关

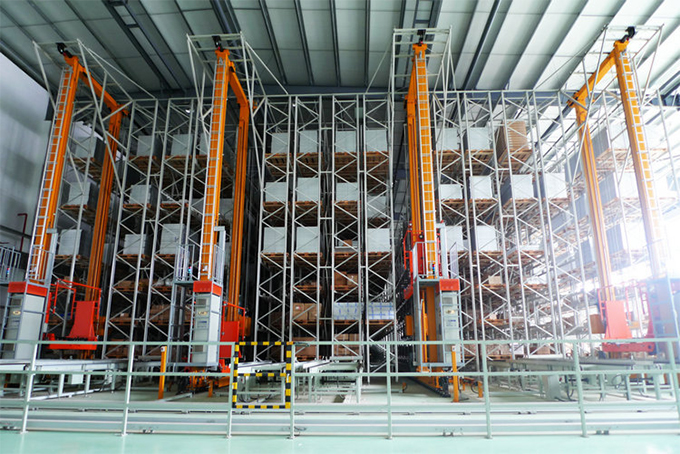

立库一楼，共12套轨道搬运设备。每套设备，有1台电气柜、4台电机需要采集数据；其中有两台电机是移动的
每台控制柜，配1块XLMPH31D电气监测仪表，以及相应的A、B、C三相电流互感器，零序电流互感器；采集进线三相电流、电压，功率、电能，及剩余电流；电流互感器为开口式，安装简单方便
电气监测仪表参数：电压输入，3*220VAC/380VAC，精度0.5级；电流输入：5A，精度0.5级；漏电电流输入：0-1000mA，精度1级；RS485输出；带显示，导轨安装
每台控制柜，配置4支片状Pt100温度探头，采集A、B、C、N相铜排温度信号
两台固定式的电机，各配置1支片状或螺杆的Pt100温度探头，采集电机本电温度信号
配置1台XL60智能采集装置，通过AI模块，采集电气柜内4只温度探头和两台固定式电机温度探头信号；通过RS485接口读取电气监测仪表数据；XL60通过无线上传获取的电气、温度数据至XL90物联网关
两台移动的电机，各配置1支片状或螺杆的Pt100温度探头，采集电机本电温度信号
配置1台XL50智能采集装置，采集两台移动电机的温度信号，通过无线方式上传温度数据至物联网关
立库二楼，只有一套轨道搬运设备需要获取数据，有1台电气柜、3台电机需要采集数据；其中有1台电机是移动的。采集装置配置和一楼的相同，只是少1支移动电机的温度传感器

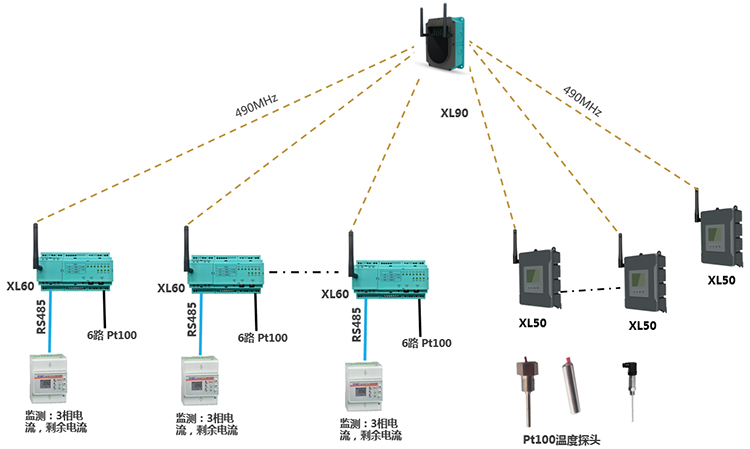

轨道搬运设备数据采集，设备配置及数据传输方案示意图
XL50智能采集装置，用电池供电；使用时间大于3年；上传电池电压数据，电压低报警
采集节点，通过490MHz无线上传数据至物联网关，网关通过Ethernet，接入LAN，推送数据至MES服务器
不同的采集节点装置，可将数据上传至同一台物联网关
网络技术参数：无线频段：490MHz（ 430-510MHz ），可提供不同国家地区规定的频段
应用于跨车间、厂房，传输距离300m至10Km
网关支持Ethernet/Wi-Fi/RS485等接口，可同时向多个系统上传数据
可增加中继，延长传输距离；网关可作中继

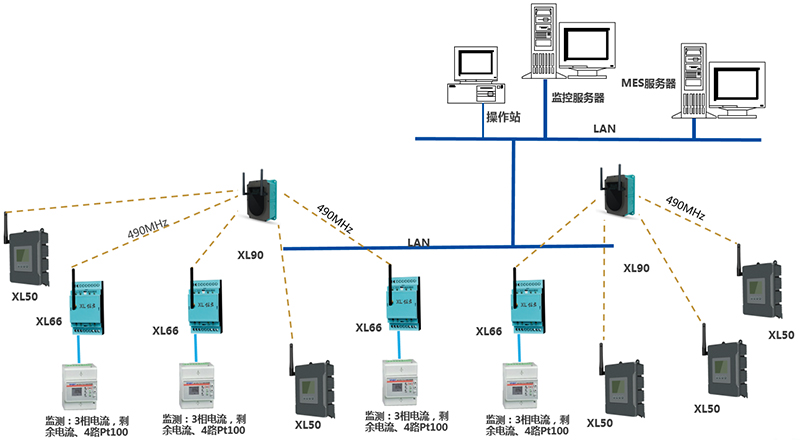

由2台XL90物联网关，35台XL66无线转换器、28台XL50，及电气仪表、温度传感器等等构成
采集的数据，无线方式汇聚至物联网关，通过局域网，MQTT数据格式，推送数据至MES服务器
物联网关，可同时以不同的通信协议，将数据推送至多个软件平台
