内蒙古环境监测

项目概述

在国家大力整治污染，全民环保意识逐渐提高的大环境下，环境监测设备市场需求量日益增多。内蒙古环境监测项目主要应用于监测户外环境状态，其监测的环境数据以及功能可以分为以下几种

1、水体监测：包括水体的温度、PH，以及环境的降雨量、蒸发量等

2、大气监测：包括大气压、大气温湿度、PM2.5、PM10、风速、风向、CO2浓度、光照、差压等

3、土壤检测：包括土壤墒情（含氮磷钾）、土壤墒情温湿度等

4、每台环境监测设备都会提供北斗经纬度定位数据，方便观察其所在位置

项目价值

随着内蒙古环境监测项目的实施，可以分别对项目监测范围内的水体、大气、土壤等多种数据进行实时监控，通过设备的经纬度数据可以准确的定位到设备的安装位置。

本项目通过无线传输的方式实现的对数据的实时监控，可以既保障数据的准确性，又保障了数据的实时性，同时又有效地避免了使用人工检测的方式所带来的资源上的浪费。

项目实施后可以远程监控环境的数据变化，不需要人工去采集数据。随时可以掌控现场的环境指数，进行数据分析，为科研事业做了点贡献。

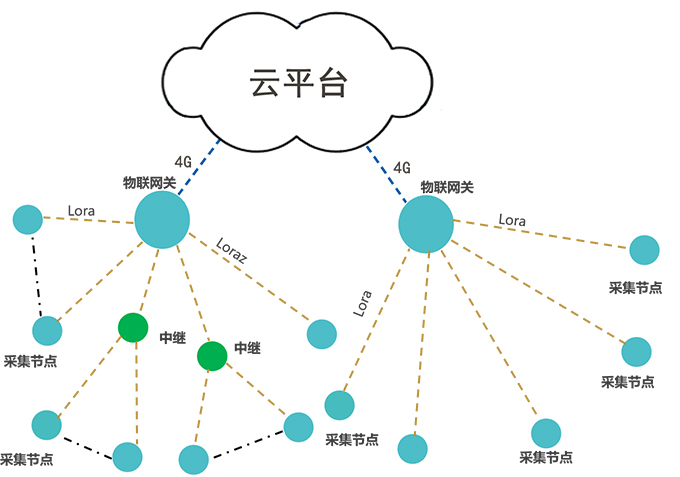

安装示意图

核心应用产品

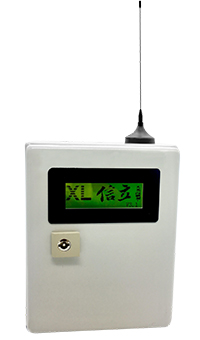

1、XL90智能网关

•适用于构建小容量的传感网络

•构建星型或MESH传感网络

•构建433MHZ，490MHz，LoRa星型传感网络

•读取网络内传感节点的数据，对数据进行协议转换、处理、转发

•支持ETHERNET、Wi-Fi、GPRS、RS485、4G、5G(WIFI)、NB-IOT等方式将数据上传至监控中心服务器

•对下默认支持MODBUS RTU、MODBUS TCP、XL协议、电力645协议

•可支持用户指定协议

•对上支持MODBUS RTU、MODBUS TCP、以及市场上物联网协议（比如：MQTT，Redis，SOAP等）、API

•支持写主流数据库，比如：MYSQL、SqlServer、Oracle

•兼容性强，可以跟市场上大多数软件平台对接数据，并同时可以跟多个平台交互数据，相互不影响

•XL90供电范围：DC9-24V，功耗低9W左右

2、XL68环境监测终端

•XL68标准产品可以同时接7个不同传感器，特殊情况可以最多配9个传感器，以及XL68环境监测终端带有两个DI和两个DO开关量

•跟第三方平台对接方式：

（1）通过无线射频（433MHZ，LORA，4G）把数据传给网关，网关再跟第三方平台对接数据

（2）本身支持ETHERNET、Wi-Fi、GPRS、4G、NB、RS485等方式跟第三方平台对接数据

•支持的数据协议：

（1）跟网关通信支持MODBUS RTU，信立协议

（2）直接跟平台对接支持MODBUS RTU、MODBUS TCP、信立协议

•参数配置：

（1）支持手机（安卓手机）APP设置参数

（2）通过RS485设置参数

•传感器数据可以在XL68显示屏上显示

•供电方式：DC24V供电，24W

•通信接口：

（1）一路以太网口（需要时会加）

（2）一路RS485

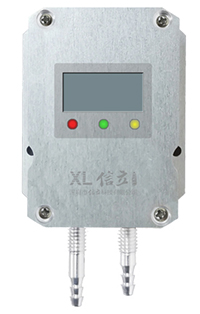

3、XL13无线差压传感器

•获取管道风速、差压值；或是洁净空间的大气差压值

•多种量程可选，适应不同的场景的需求，应用更广

•可选电池，或市电供电

•带显示

•通过无线上传数据至物联网关，物联网关转发采集的数据至软件平台

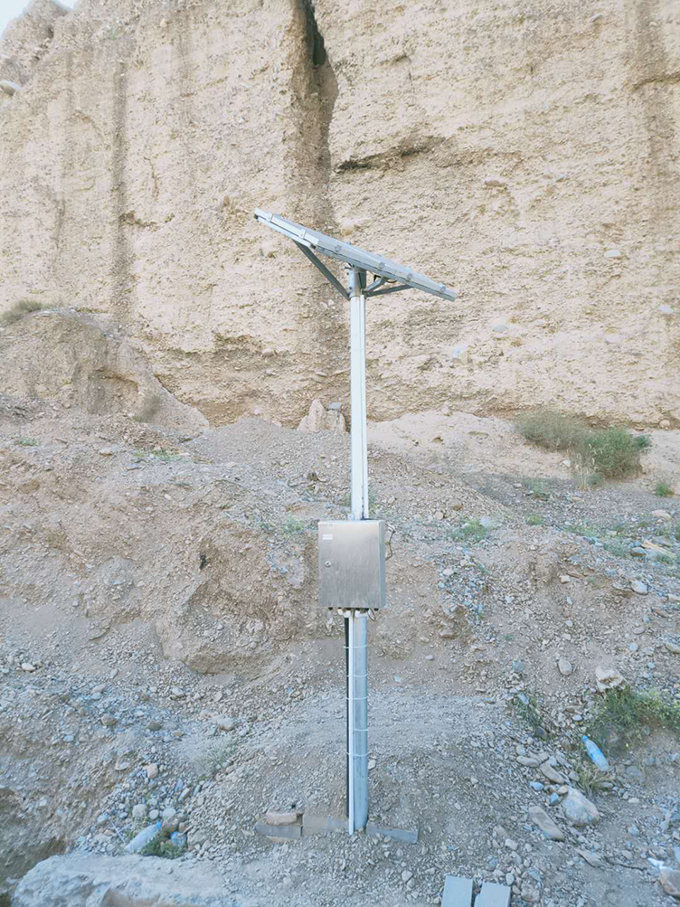

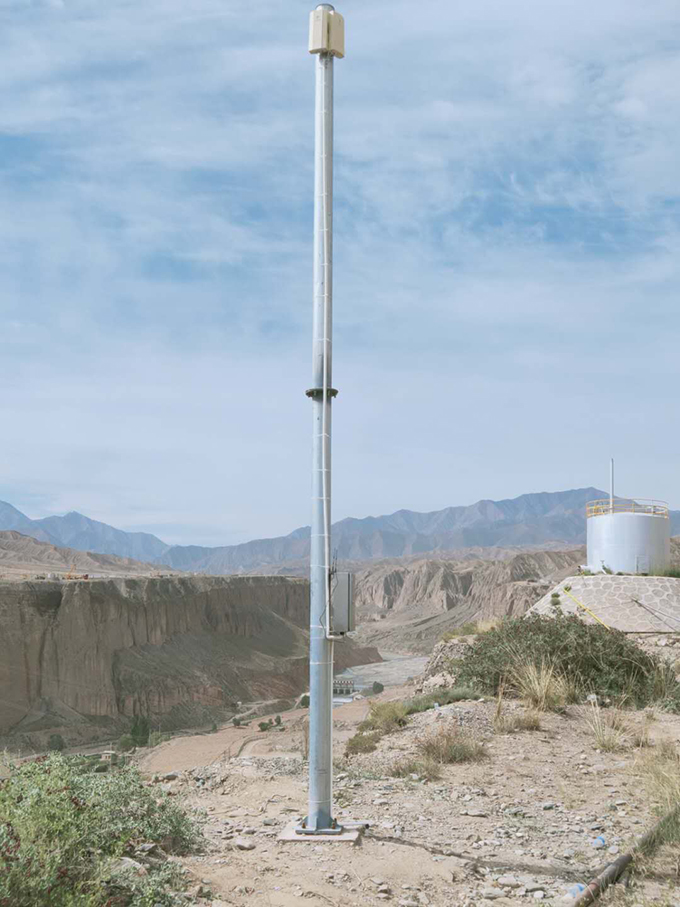

现场设备安装
