甘肃某油田管道巡检

项目概述

油田设备、各种管网等要实现真正的数字化和实时化管理，切实的提高紧急故障处理的能力和协调水平，保障线路管网区域的安全稳定可靠的生产运行，需要建立管道巡检系统。

项目采用了深圳信立科技自主研发和生产的物联网传感器，监控各个油井管道的压力。通过对油井管道的压力采集上传到中控室，同时在中控室的触摸屏上展示数据。当出现数据超标时，中控室会发出声光报警提醒工作人员。

项目价值

通过项目的顺利完成，可以使客户实时监控各个油井管道的压力，使油井管道压力保持在一个合适的范围内。人不需要去现场在中控室就能知道现场的管道情况。

当出现压力过大时，中控室会发出声光报警提醒工作人员，工作人员可通过触摸屏上的按钮关闭或打开阀门，防止原油泄漏。大大降低的安全事故，节省了人工成本。

安装示意图

核心应用产品

1、XL90智能网关

•适用于构建小容量的传感网络

•构建星型或MESH传感网络

•构建433MHZ，490MHz，LoRa星型传感网络

•读取网络内传感节点的数据，对数据进行协议转换、处理、转发

•支持ETHERNET、Wi-Fi、GPRS、RS485、4G、5G(WIFI)、NB-IOT等方式将数据上传至监控中心服务器

•对下默认支持MODBUS RTU、MODBUS TCP、XL协议、电力645协议

•可支持用户指定协议

•对上支持MODBUS RTU、MODBUS TCP、以及市场上物联网协议（比如：MQTT，Redis，SOAP等）、API

•支持写主流数据库，比如：MYSQL、SqlServer、Oracle

•兼容性强，可以跟市场上大多数软件平台对接数据，并同时可以跟多个平台交互数据，相互不影响

•XL90供电范围：DC9-24V，功耗低9W左右

2、 XL80智能主机

•构建MESH传感网络

•体积小，安装、调试、使用、维护方便

•构建433MHZ，490MHz，LoRa星型传感网络

•读取网络内传感节点的数据，对数据进行协议转换、处理、转发

•支持ETHERNET、Wi-Fi、GPRS、RS485、4G、5G(WIFI)、NB-IOT等方式将数据上传至监控中心服务器

•对下默认支持MODBUS RTU、MODBUS TCP、XL协议、电力645协议

•可支持用户指定协议

•对上支持MODBUS RTU、MODBUS TCP、XL协议(工业智能传感网络协议)。 PLC 相关协议以及电力常用的协议

•可支持用户指定协议

•支持市场上物联网协议（比如： MQTT， Redis， SOAP 等）

3、 XL61智能压力传感器

•上行通讯：433MHz、Lora、NB、4G

•通信协议：MODBUS、XL协议(工业智能传感网络协议)

•转换精度：±0.5%F.S.

•量程：0-25MPA等

•供电范围：DC6V-DC24V

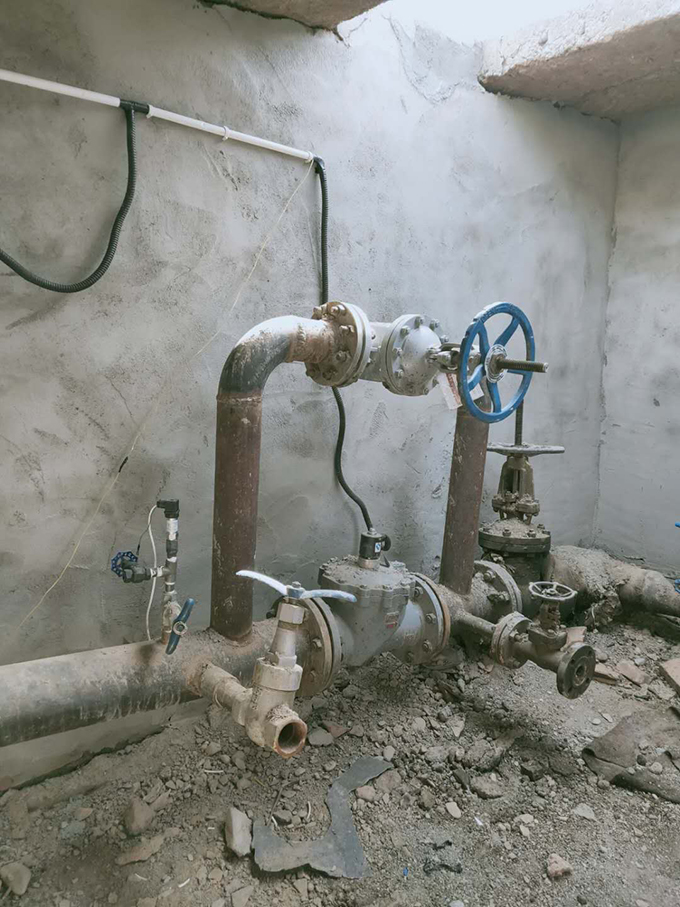

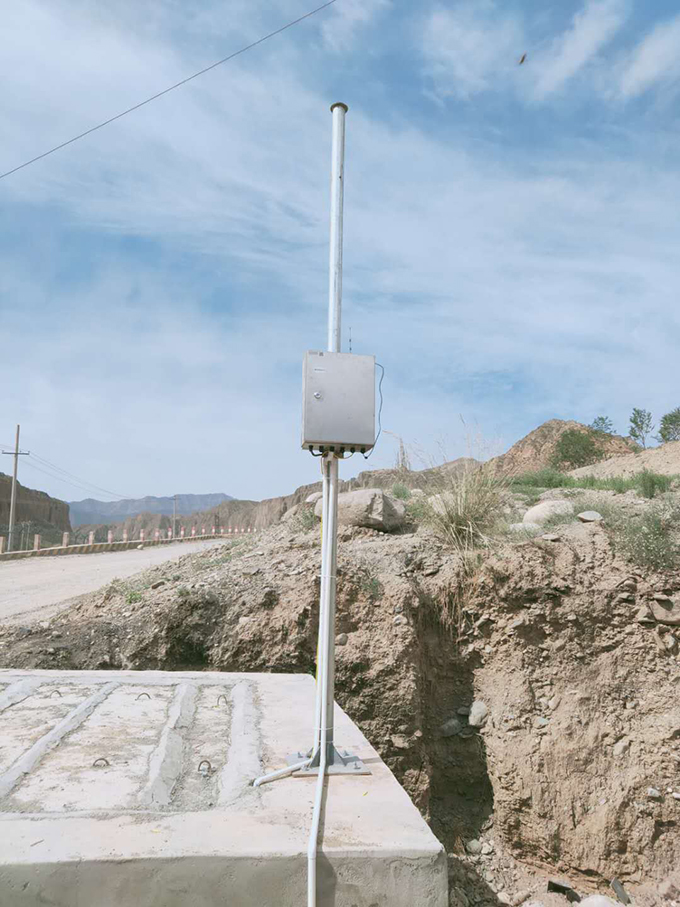

现场设备安装

中心服务器页面展示

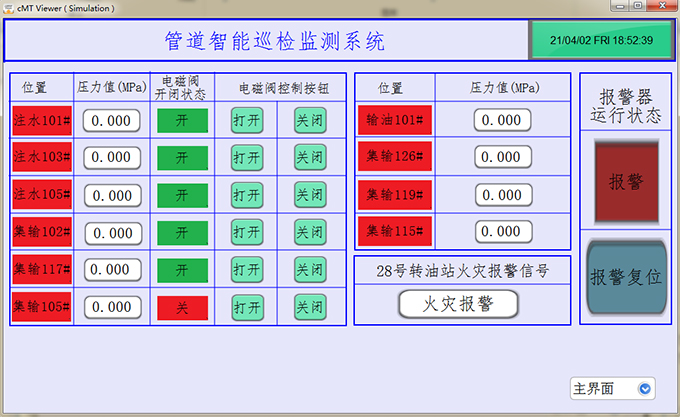

数据主界面

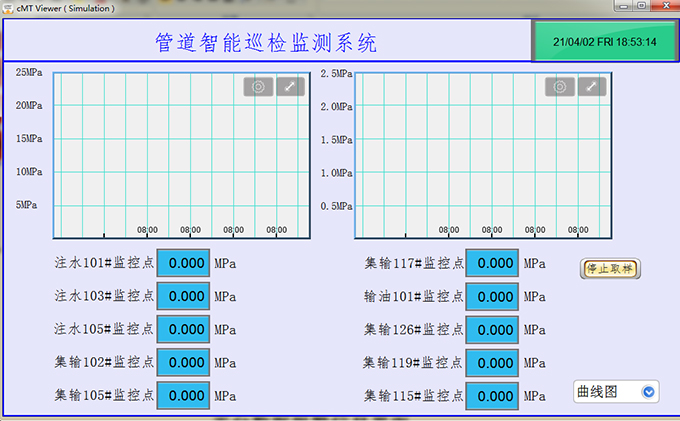

数据曲线界面

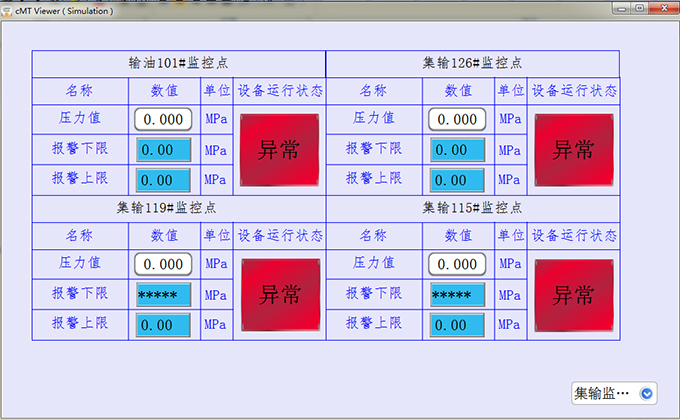

数据限值设定界面
