山东智慧养殖环境监控

项目概述

随着社会的发展,粗放型养殖由于效益低、风险高、污染大,逐渐被现代化养殖取代。现代化养殖管理,可以实现养殖智能化,打造全新的养殖管理理念,提升养殖场的产量与产值,让养殖户轻松成为一个十分给力的“饲养专家”。

深圳信立科技有限公司设计的智慧养殖环境监控系统,可以对养殖场的空气温湿度、光照度、CO₂浓度、硫化氢、氨气、溶氧量、PH值、水温、铵氮等各项环境参数进行实时采集,无线传输至监控服务器,管理者可随时通过电脑或智能手机了解养殖场的实时状况,并根据养殖现场内外环境因子的变化情况将命令下发到现场执行设备,保证养殖场动物处于一个良好的生长环境,提升动物的产量和质量。

项目价值

智慧养殖环境监控系统基于传统服务器或云服务器平台和XL.SN智能传感网络技术(Lora、433M、4G、NB-IOT等),采用物联网关、智能环境监测终端、无线采集装置、智能传感器等,实现对空气温湿度、光照度、CO₂浓度、硫化氢、氨气、溶氧量、PH值、水温、铵氮等养殖场环境参数的实时采集、无线传输、监测和控制。

工作人员通过电脑或智能手机,可实时查看养殖场内环境参数实时值,当相关参数超限时,发出报警信息,提醒用户采取相应措施,在手机或电脑上可对相关设备发出控制指令,实现随时随地远程控制,采取紧急措施。保证养殖场动物处于一个良好的生长环境,提升动物的产量和质量。

安装示意图

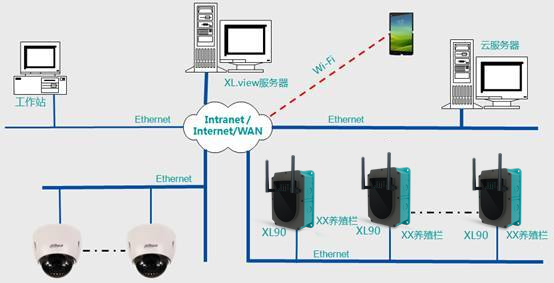

1、现场监控网络

XL90物联网关通过Lora或433MHz等方式读取节点设备数据后,进行协议转换、数据处理,通过局域网,上传数据至XL.view服务器;XL.view服务器,或XL90通过Internet将数据转发给云服务器的第三方系统。

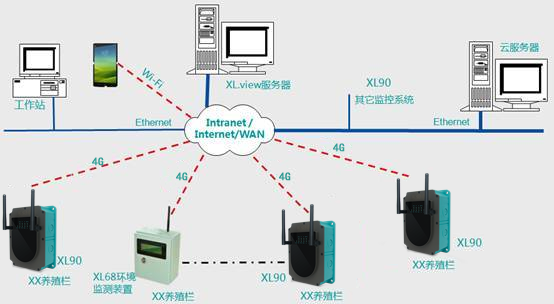

2、云服务器网络

XL90物联网关通过Lora或433MHz等方式读取节点设备数据后,进行协议转换、数据处理,通过局域网,上传数据至XL.view/MES服务器;XL.view服务器,或XL90通过以太网或Internet将数据转发给第三方云服务系统。

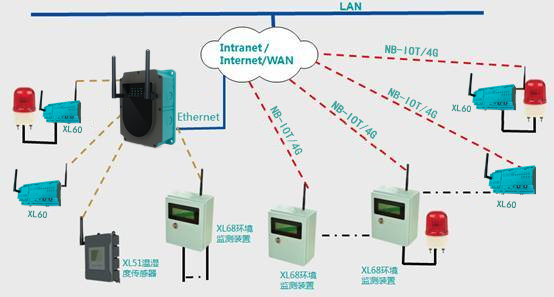

3、信号采集网络

XL68智能环境监测终端(装置),采集空气温湿度、H₂S、NH₃、O₂、CO₂等等气体浓度,光照、差压等等信号;简单应用中选择XL51温湿度传感器采集空气温湿度;XL60无线采集装置控制养殖栏内的参数,起动风机、加热装置、湿帘、照明,起动声光报警器,采集用水量、用电量、水压等等用户关注的参数。

核心应用产品

XL90物联网关

XL68智能环境监测装置

XL60无线采集装置

XL61无线气体传感器

XL51无线温湿度传感器

XL.VIEW组态监控软件

其他的,如声光报警器、光照等。系统具体配置,根据用户实际需求进行扩展

备注:XL.VIEW组态监控软件介绍

XL.VIEW组态监控软件是基于SQLServer 数据库的系统控制中心,负责系统历史数据存贮,更高层级的数据计算、统计、分析、数据展示、发布、推送等并通过Java 调用

支持XLPS、MODBUS TCP、MODBUS RTU、OPC等通信协议,可按用户要求提供定制协议

支持Mssql、Mysql、Access等数据库接口

支持Active/Com/Dll

支持Windows、Android、iOS平台访问

适用于Window XP、Windows 7、Windows 10、Windows Server 2008/2012/2016操作系统

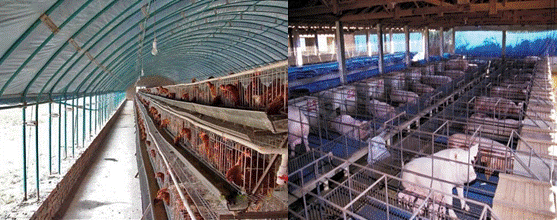

现场设备安装

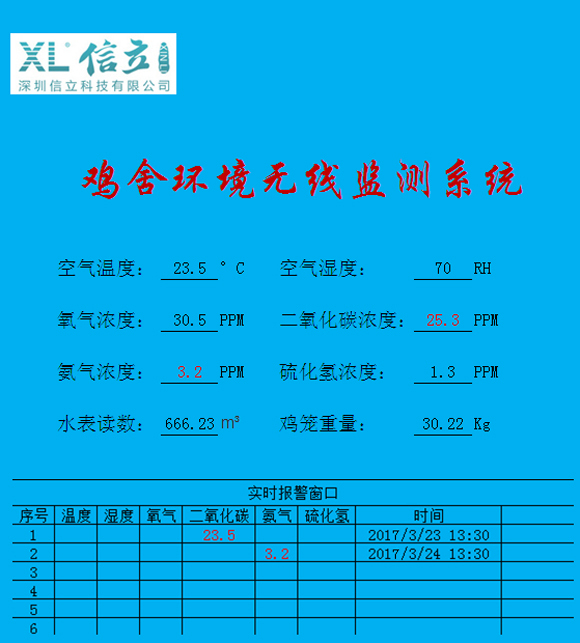

中心服务器页面展示
