能源消耗监控管理系统 ------解决方案

方案概述

基于XIoT技术的能源消耗监控管理系统，对工厂能源消耗数据，水、电、气、汽、冷等等的消耗量，进行监测、管控；获取机器、车间、工厂各时段，以及各订单的能源消耗量，以便更准确的核算成本；给出能源消耗报告，提出机器设备运行管理建议，优化机器运行方案，更加合理、更有效的使用能源，降低能源消耗，减少企业生产成本。

实时监测、记录机台、通用辅助设备的运行时间，水、电、气、汽、冷，等的消耗数据；

按时段、订单统计、计算，机台、通用辅助设备水、电、气、汽、冷，等的消耗量；

按时段，统计、计算车间、工厂的能源消耗数据。

构建能源消耗监测管控系统软件平台，从XL90物联网关，获取各机台及所有通用辅助设备的运行时间和能源消耗数据，生成历史数据库，报表、曲线；

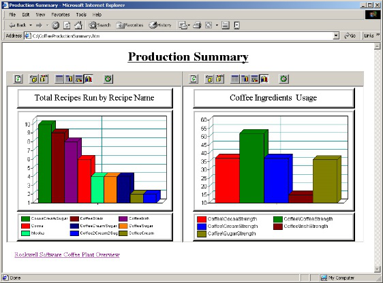

按时段、订单，统计、计算车间、工厂的能源成本，按用户要求生成报表、曲线、图形有、、、

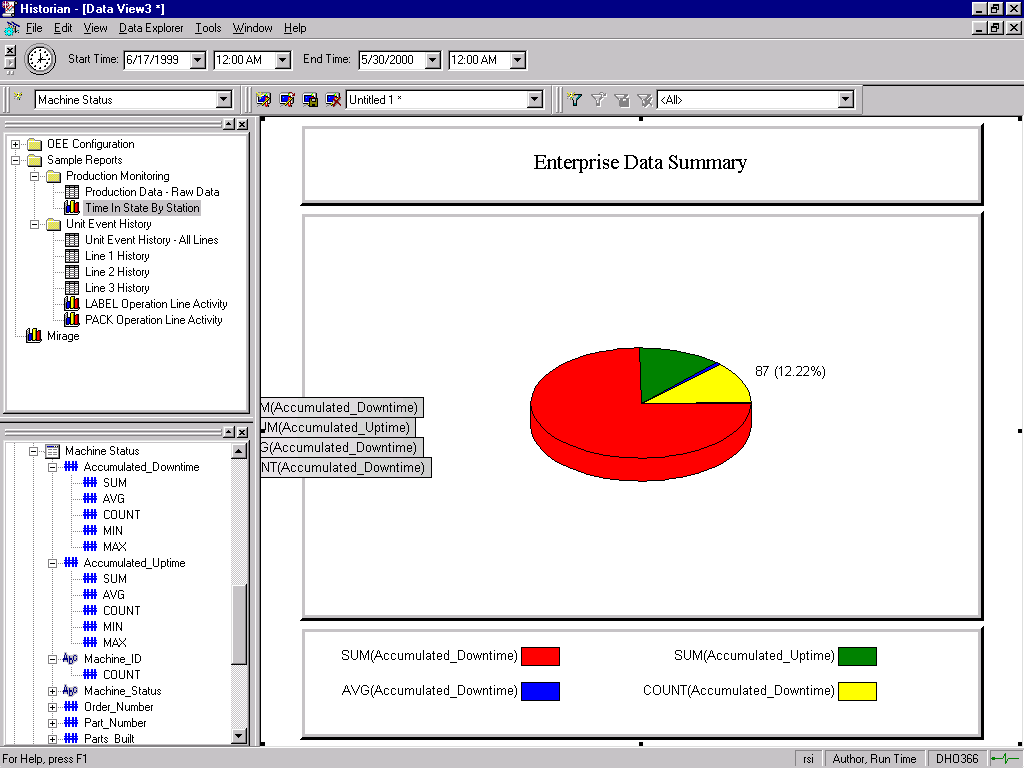

对各机台、设备的运行时间、能耗数据进行统计、分析、判断，确定设备是否经济、高效运行，生产计划是否经济、合理、高效；

根据实际能耗数据分析，生成能源消耗分析报告，提出设备运行计划、生产计划安排、实施建议

能耗异常时，向相关人员发出警示信息。

授权的人员，通过电脑、手机，实时查看、浏览，权限内的能源消耗数据。

能源消耗数据，可接入企业的MES、ERP等平台；直接和订单、成本等数据关联。

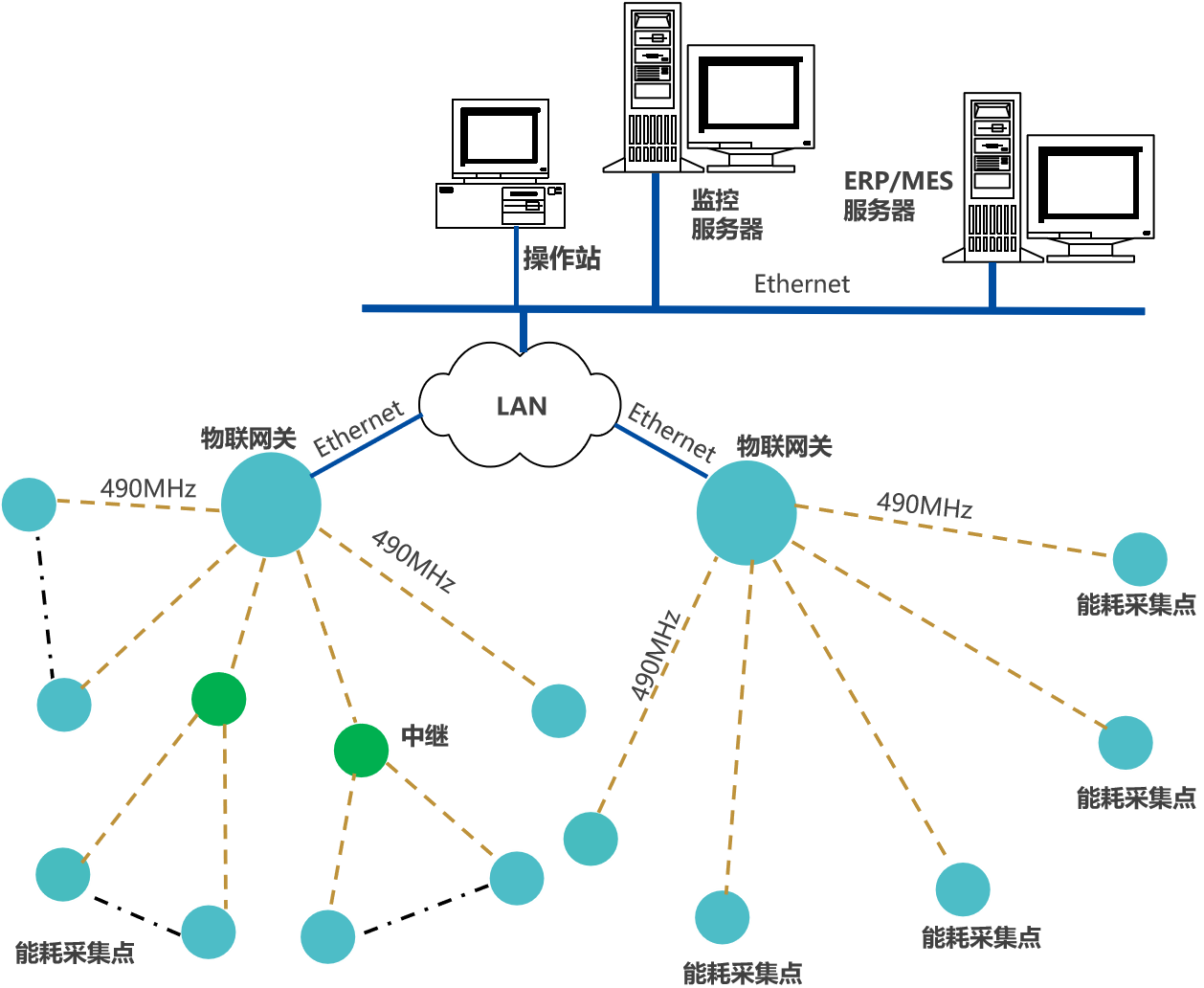

系统网络图

能源消耗监测系统，由能耗监测节点、网关和平台软件构成；

每个节点，为水、电、汽、气、冷等等能耗数据采集点；

采集节点智能装置，通过LoRa上传能耗数据至物联网关，网关通过Ethernet或Wi-Fi，接入企业内部LAN，推送数据至企业能源管理系统，及MES等和其它系统；

网络技术参数：

无线频段：490MHz（ 430-510MHz ），可提供不同国家地区规定的频段 ；

应用于跨车间、厂房，节点电池供电的无线传输；传输距离500m至10Km；

网关支持4G/Ethernet/Wi-Fi/RS485等接口，可同时向多个系统上传数据。

可增加中继，延长传输距离；网关可作中继。

应 用；

本系统方案适用于任何工厂的能源管控系统。

平台及通信网络方案

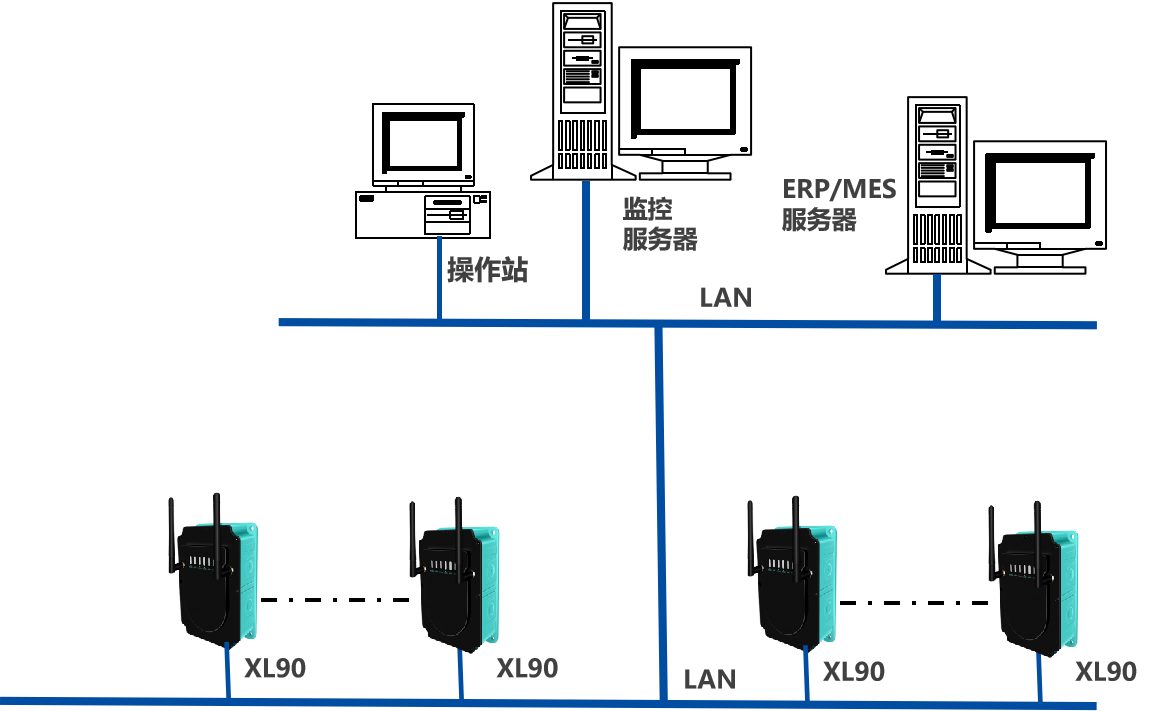

XIoT能源消耗监控管理系统平台，由1套XL.Cloud软件、1台监控服务器构成；通信网络由多台XL90物联网关，及LAN构成。

物联网关通过无线方式，获取监测点的能耗数据，通过局域网，将数据推送至监控服务器。

物联网关支持Ethernet/4g/Rs485等通信接口，可将数据推送至多个平台，可以是公有云或私有云平台；

用户可根据系统规模的大小配置1台或两台服务器，以及服务器技术参数；

在服务器内安装1套XL.Cloud平台软件。

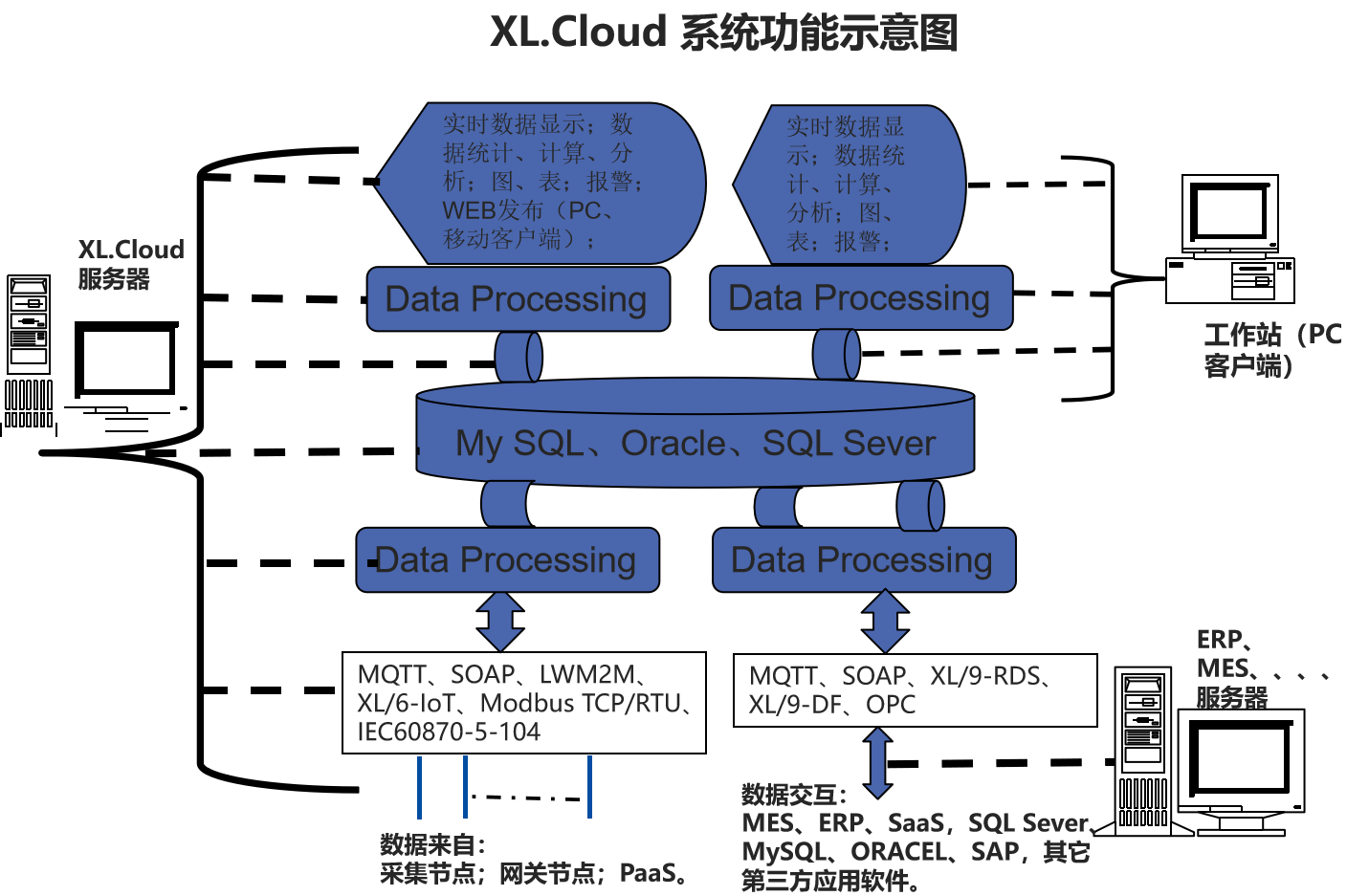

平台软件XL.Cloud

平台软件XL.Cloud

企业级的，工业物联网， SaaS云平台

XL.Cloud，是为工业企业用户设计开发，对各机台、设备能耗数据监管的平台软件，安装在企业服务器，或第三方云服务器上。

中文、英文两个不同的语言版本可选；

支持支持WIN Sever 2008、2012等以上版本操作系统；

支持支持MY SQL、SQL Server数据库；

支持Ethernet、NB-IoT、LTE(4G)等通信方式的接入；

支持MQTT、LWM2M、SOAP，XL/6-IoT、XL/9-DB、XL/9-RDS，等等通信协议，并可和第三方数据库，Oracle、SAP等交换数据；

支持10万级采集节点并发；

物联网关XL90

能源消耗监控管理系统，选用深圳信立XL90物联网关，无线读取各能耗监测点的数据，进行协议、通讯转换后，推送至上层软件平台；

1台XL90物联网关，构建两个独立的LoRa通讯网络，可接入64（理论上不受限制）台智能传感器；

支持MQTT、SOAP、API、Modbus、IEC60870-5-104等通信协议和第三方软件平台通信；

支持XL/9-RDS，以Redis方式向第三方系统推送数据；

支持XL/9-DB 数据库格式协议，向MS SQL，MY SQL，ORACLE等数据库推送数据；

用户原有的系统软件平台，不作修改，就能从XL90物联网关获取数据。

XL90设计有多种通信接口，每个通信接口都可设定为上行或下行通讯，配置成不同的通信协议；

作为通讯网络的核心，可同时向不同的系统通信；

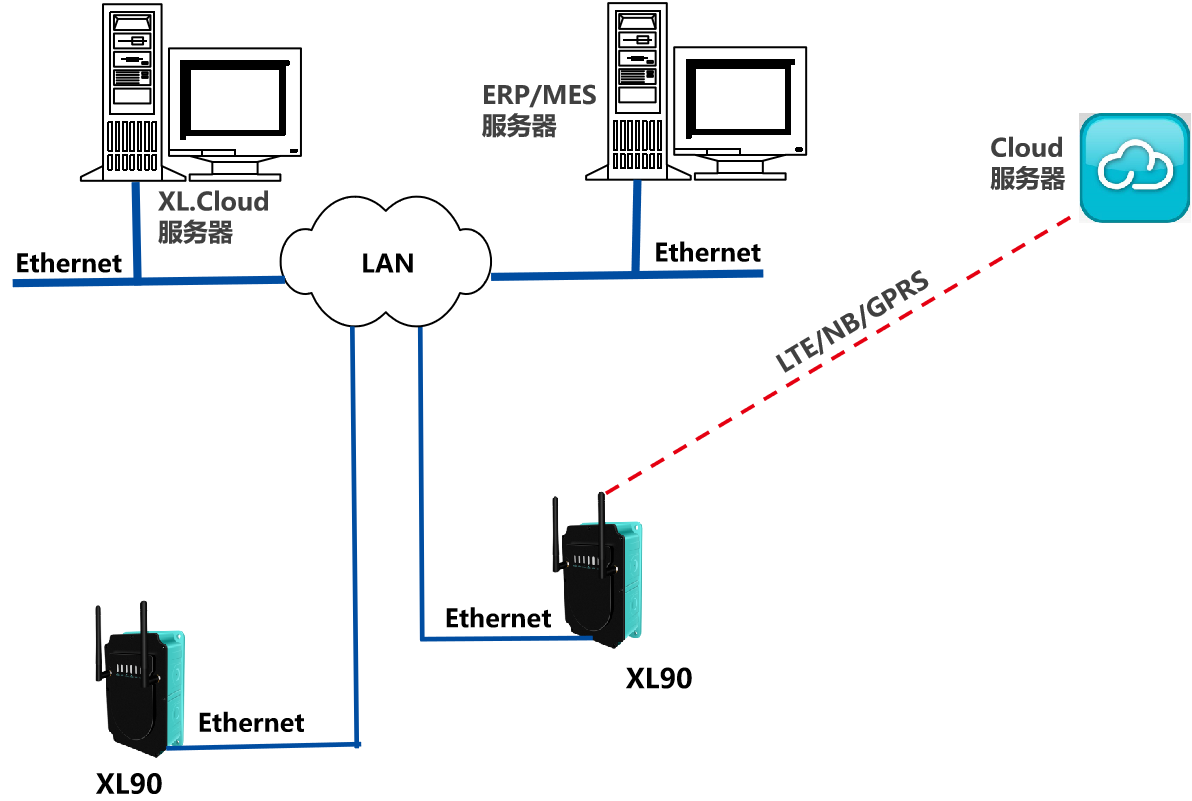

如下图所示，XL90，将数据上传给企业内部的多个系统软件平台；通过LTE(4g)/NB/GPRS将数据上传至云服务器；

XL90物联网关，可将数据接入私有云服务器，或公有云服务器，支持oneNET、AWS、Azure，以及及百度、阿里、腾讯，及其它公有云平台；

可为用户设计开发指定的通信协议。

电能采集方案

采集车间、机台、产线、机器设备的电能、电流、功率、功率因数等用电数据。根据电能消耗管控的要求，确定电能数据采集点、采集数量；

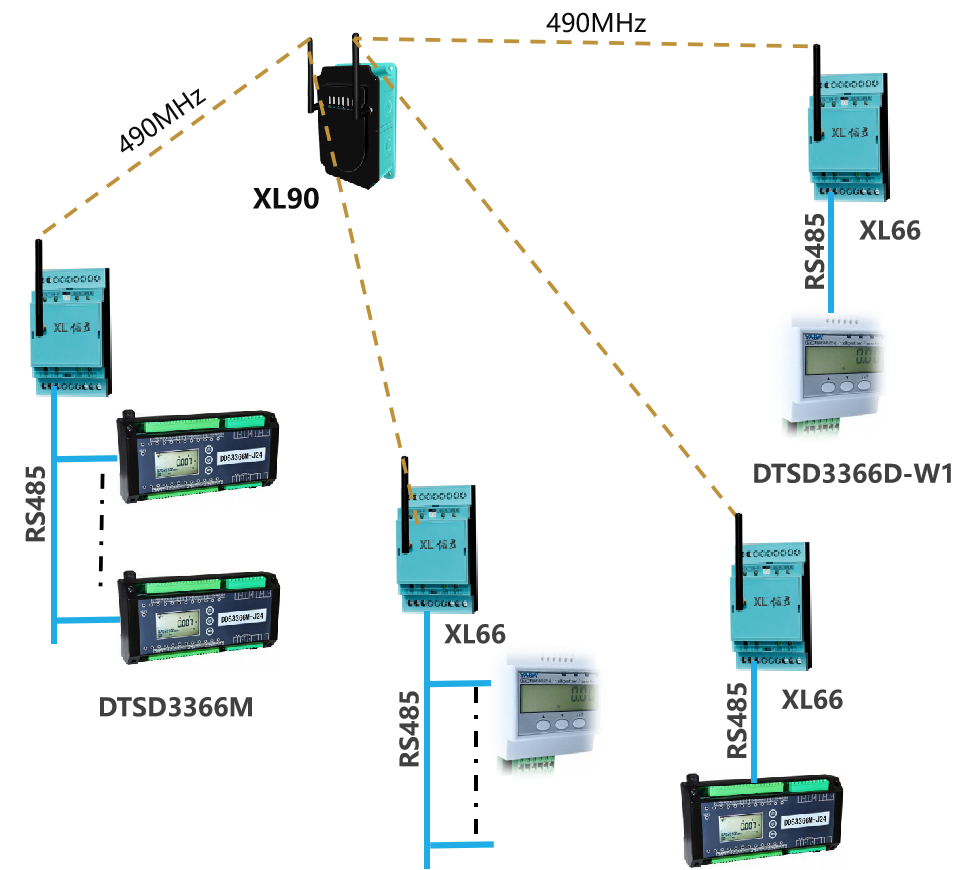

电能数据采集方案一：选择DTSD3366D-W1电能表加XL66智能转换器组合，1块表只能监测一个机台，或一台设备的用电参数；

电能数据采集方案二：选择DTSD3366M加XL66智能转换器组合，1块表，可监测4台，或8台设备的用电参数，可用于一个配电柜有多路出线的情况；

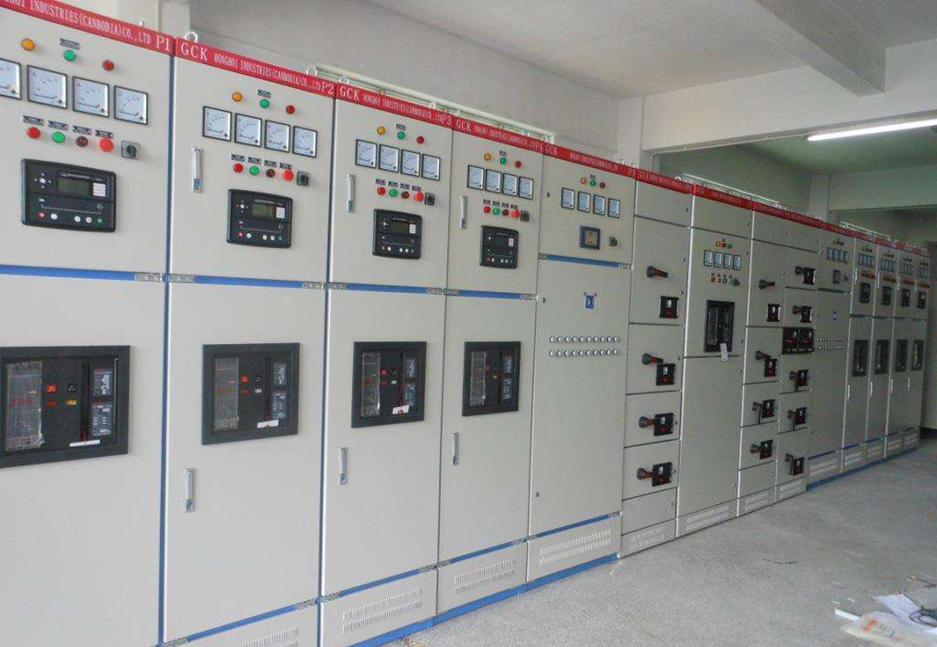

对于原配电柜或控制柜，已经安装有智能电能表的情况，配置XL66智能转换器，从电表读取用电数据，通过无线上传；

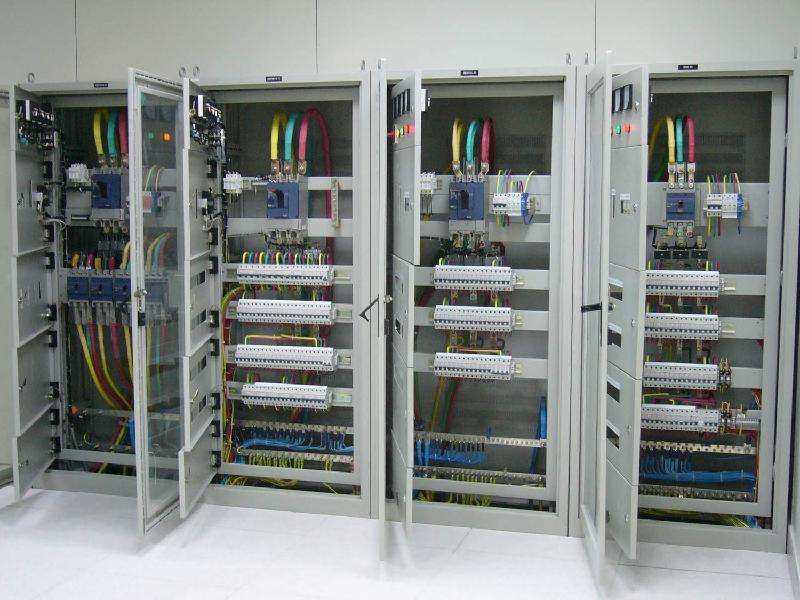

新配的电能表，可从配电柜，或控制柜已配置的电流互感器获取电流信号；或是配开口式电流互感器获取电流信号，安装时不用动原来的一次接线；

原配电柜、控制柜已安装的电能表，需提供通信协议；

每个监测点，配置1台XL66智能转换器，从RS485/232接口，读取电能表的数据，无线方式上传至XL90物联网关；

1台XL66智能转换器，通过RS485总线，可联接多台电力监控表或其它装置，建议不超过16台。
