工厂环境、重大危险源监控系统 ----解决方案

系统概述

基于XIoT技术的工厂环境监控分析系统,实时监测车间环境参数。参数异常,或出现险情时,发出声光报警信号,采取紧急措施,发出紧急控制指令。

监测车间生产过程产生的,有毒有害、腐蚀性气体(SO2,H2S,HF、CL2,HCL、、、)的浓度;

监测包装材料等仓储环境下的甲醛(CH2O)浓度;

检测储气罐是否泄漏;

方案概述

监测充电房的氢气、酸雾、温湿度;化学品库的可燃气体、温湿度;监测氮气罐安装点的氧气浓度;

在锂电池等危险品仓库,安装空气采样感烟火灾探测器,监测仓储环境的空气成份,以便极早地发现火警隐情;

监测老化房温度;

系统可方便、快速接入任何第三方监控设备、传感器,采集信号、读取数据并远传;

和第三方控制设备,如除尘、通风系统,直接联动或通讯,大大降低除尘、通风的电能消耗。

方案概述

无线通信网络: 选择智能终端,作为系统的通信中枢。

智能终端,无线读取智能传感器的数据,进行协议转换、处理、保存、就地显示,通过有线,或无线的方式,推送数据至工厂数字化管理平台;

智能终端保存数据至数据库,即便对上通信中断,数据也不丢失。通讯恢复续传数据。

异常情况发生,如温度突变,气体泄漏等等,就地声光报警,显示报警信息;

以便相关人员对安全隐串采取紧急措施,避免出现意外,或即时控制状况恶化。

方案概述

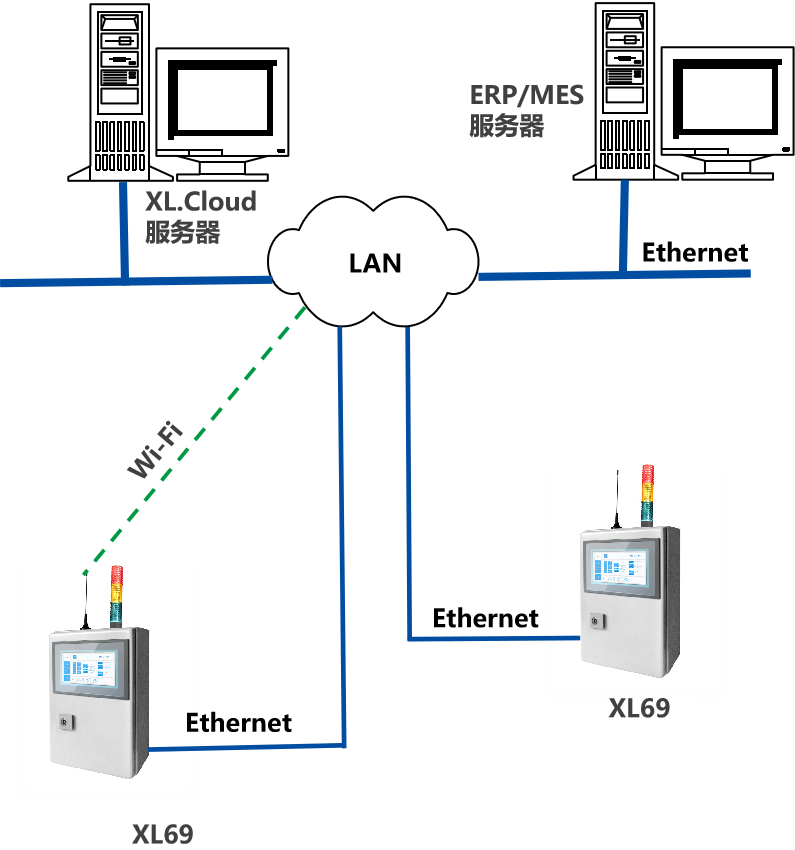

平台管控: 智能终端,协议转换、处理危险源状态数据,上传至工厂数字化平台。

数字化平台,计算、分析危险源的状态数据,变化趋势,判断是否有潜在、隐性的问题存在;

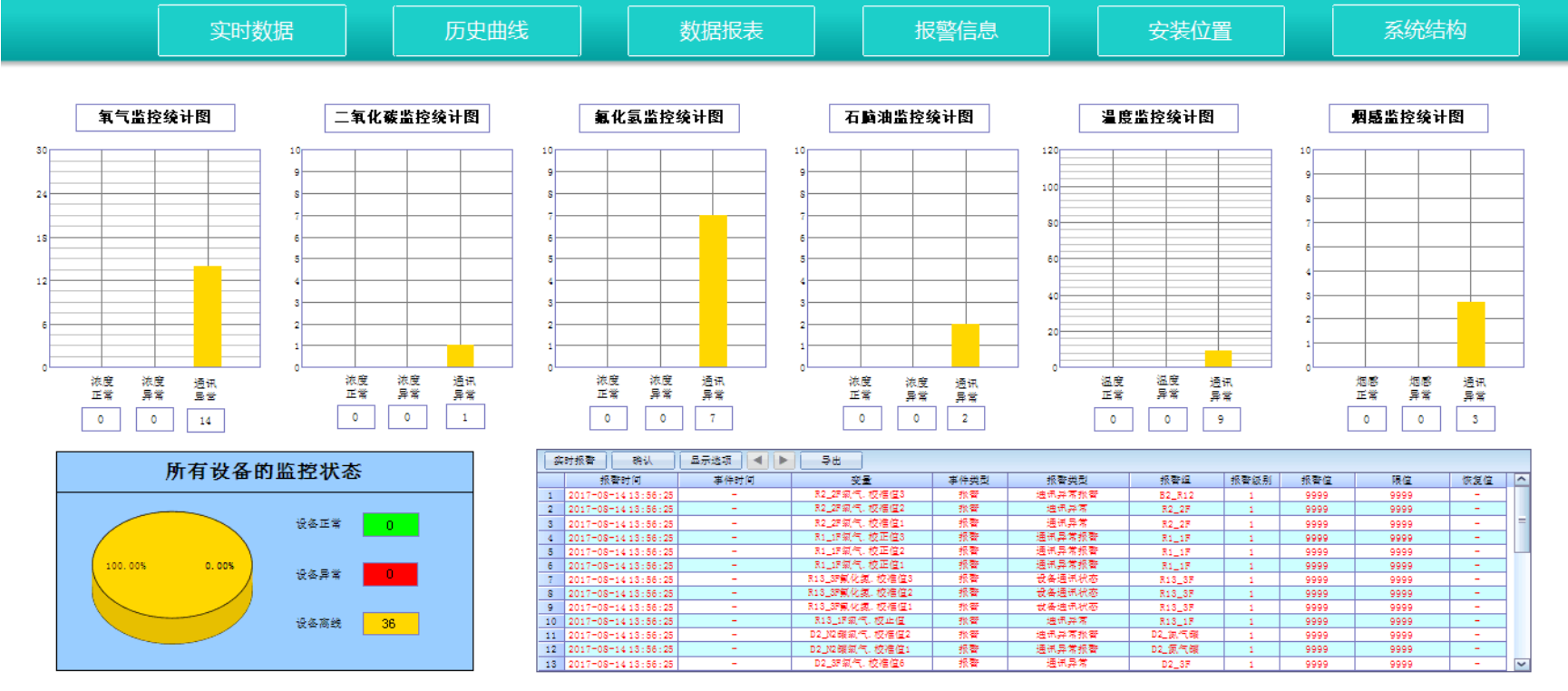

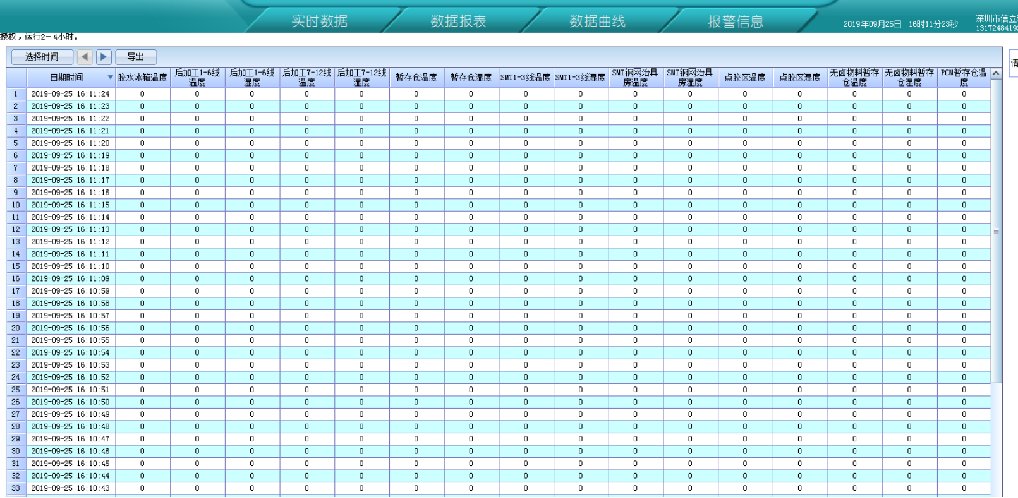

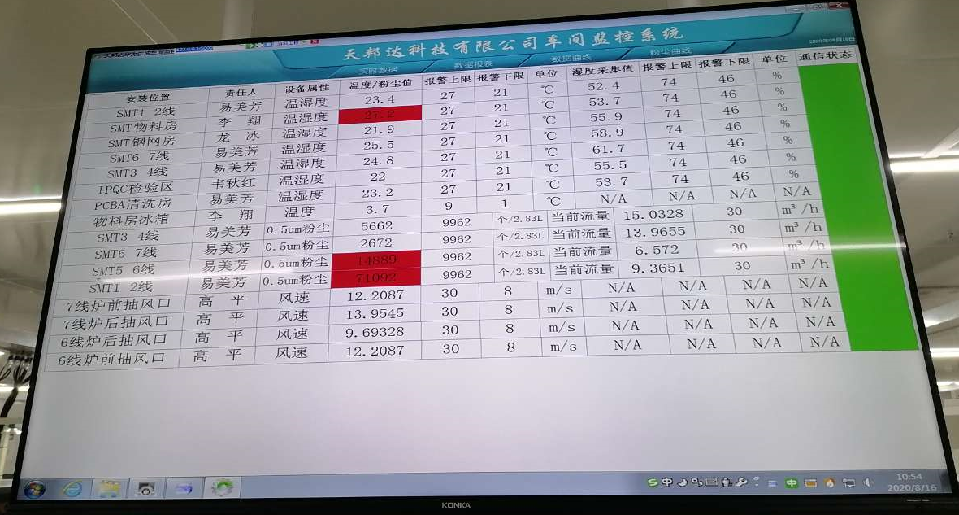

可视化展示分析结果;

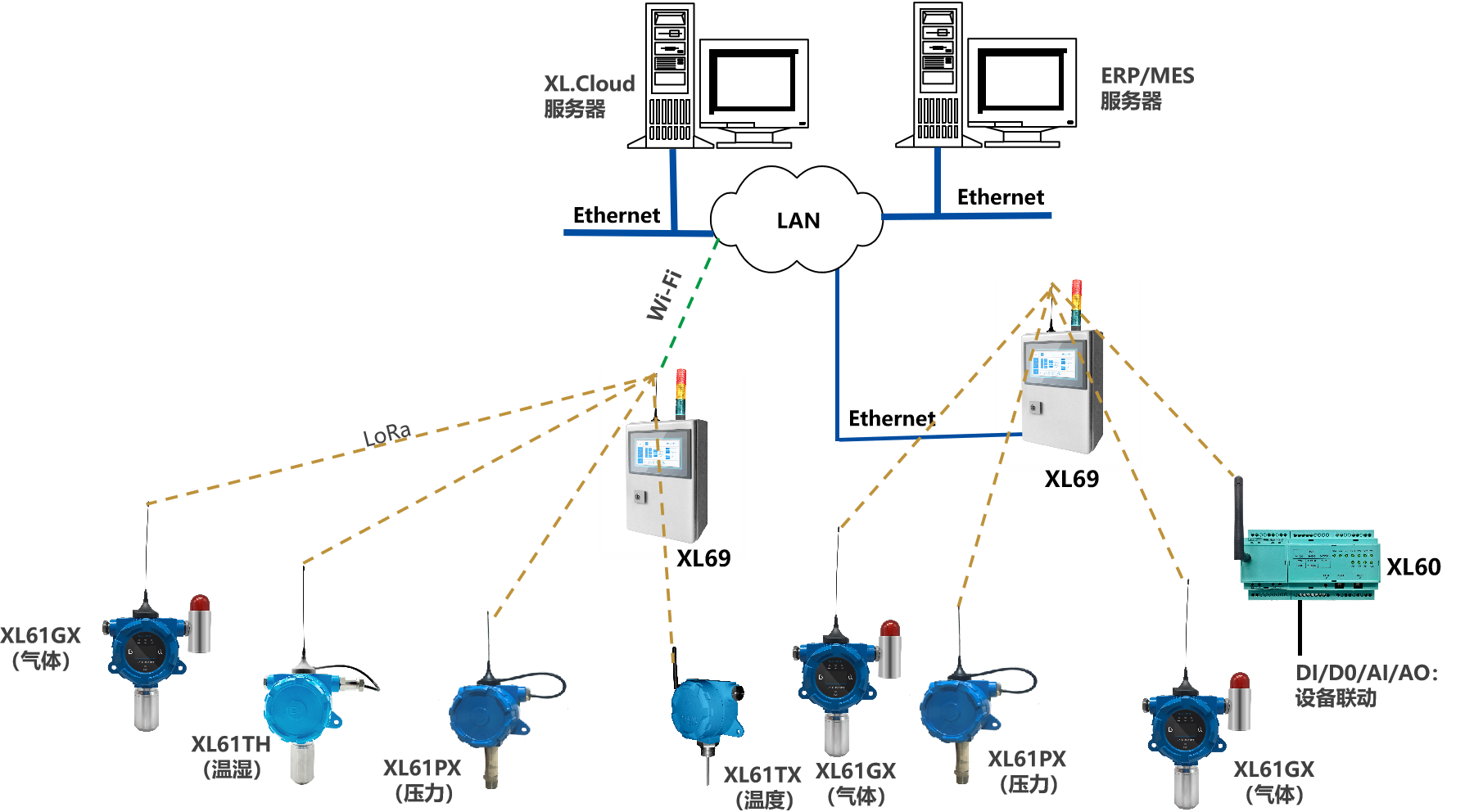

系统方案示意图

危险源监控分析系统:由危险源状态监测传感器、智能终端、及工厂数字化平台XL.Cloud软件构成;

监测点获取危险源状态数据,传至智能终端;

智能终端:协议转换、处理、保存、显示气体浓度数据,上传数据至XL.Cloud平台;

XL.Cloud,和智能终端,可将数据推送至,MES、ERP等系统;

网络技术参数:

无线频段:490MHz( 430-510MHz ),可提供不同国家地区规定的频段 ;

适用于跨车间、厂房的无线传输;传输距离500m至10Km;

产品选型示意图

IoT平台:XL.Cloud,集成机器能耗、运行数据,环境、危险源数据,计算分析,数据可化展示,持续改进方案建议;

智能终端:XL69,协议转换、数据处理、存贮;

智能传感器:危险源参数监测,无线传输;

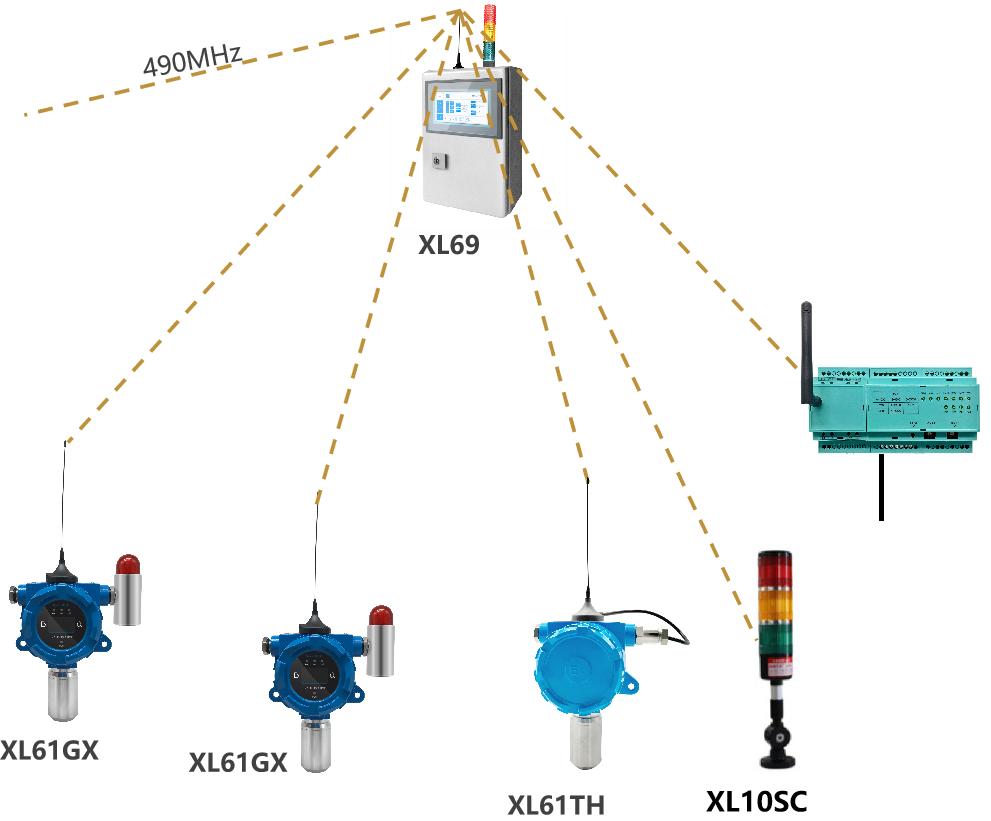

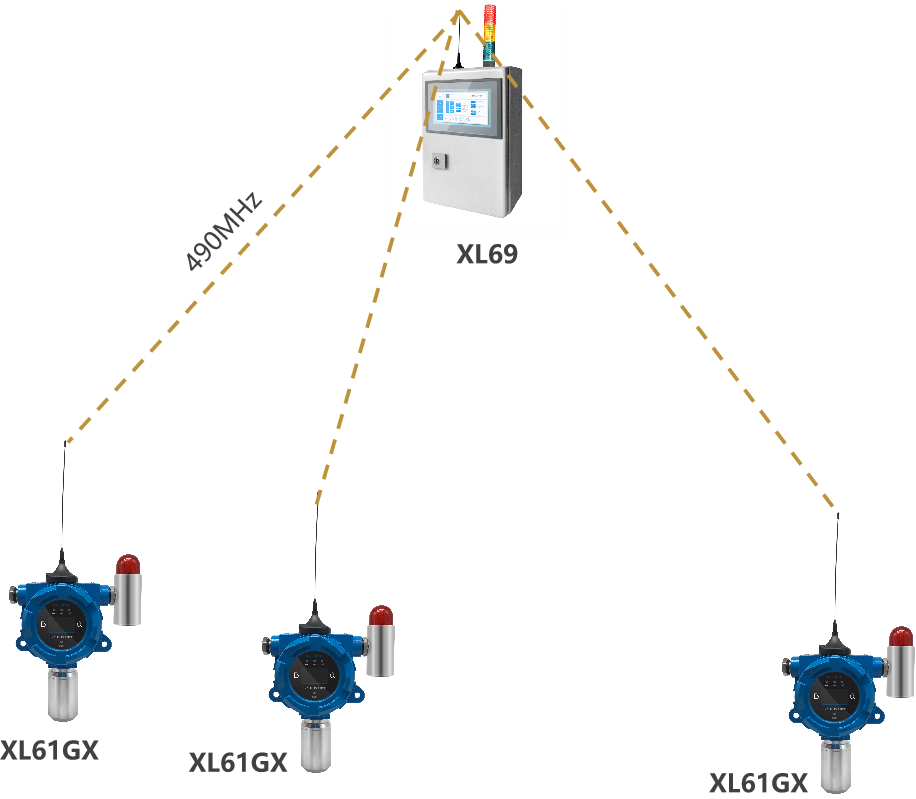

车间危险源监测方案

选择XL61GX智能气体传感器,监测生产制造环节产生的有毒有害气体,如SO2,H2S,HF、CL2,HCL、、、等等气体浓度;

按生产管理要求,智能终端安装在现场监视点,在人员过道及出入口,安装声光报警器,出现紧急情况,及时提醒附近工作人员;

配置XL60智能采集装置,联动风机等环控设备;

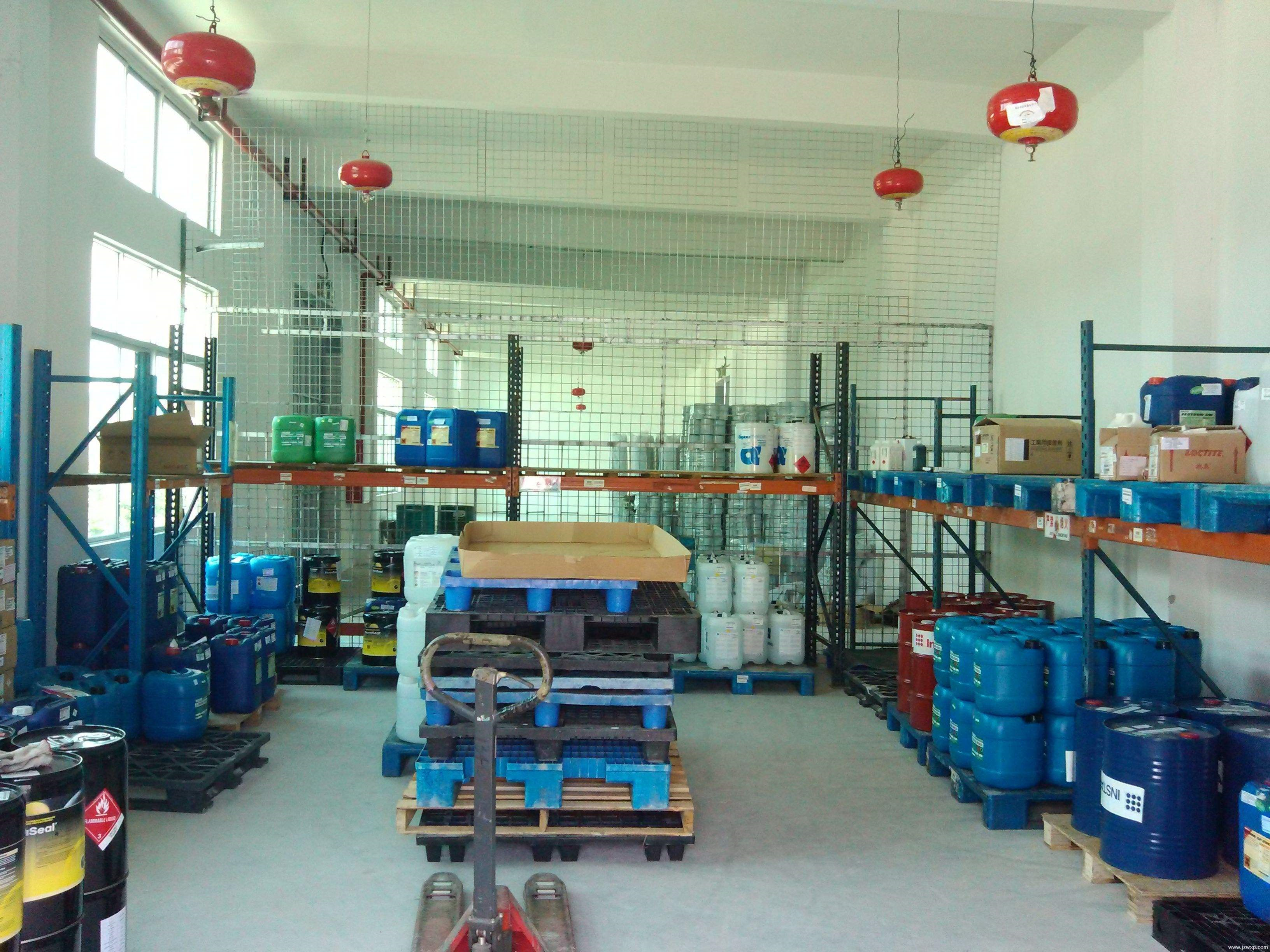

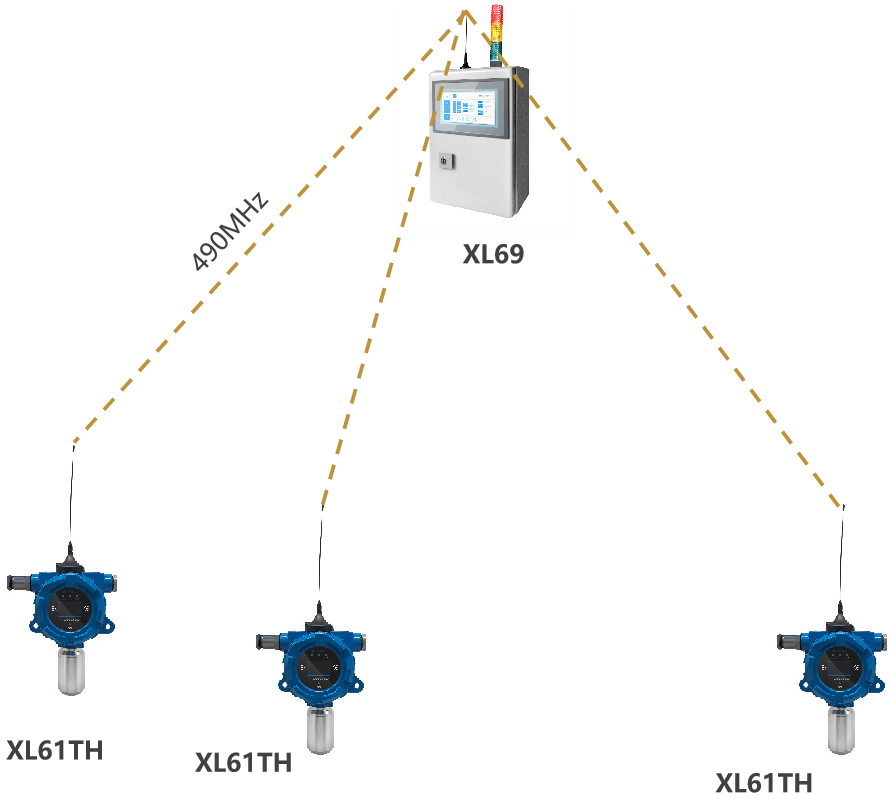

库房危险源监测方案

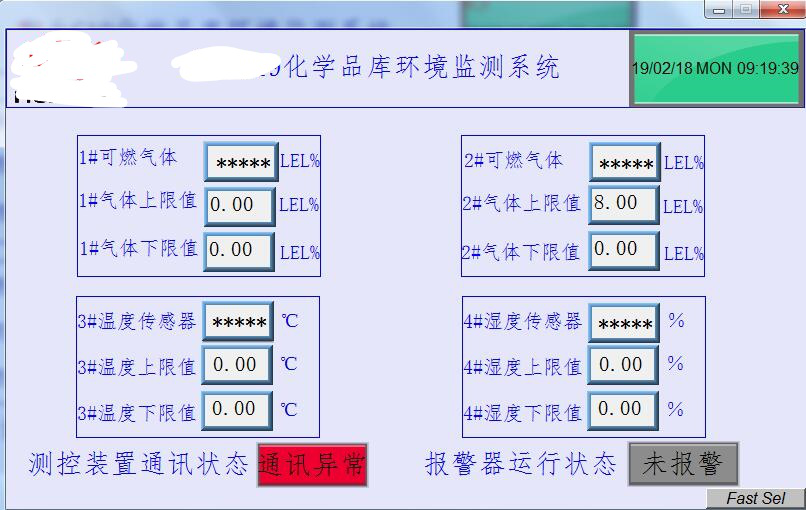

监测仓储环境温湿度、甲醛;充电房酸雾、H2、温湿度;化学品库温湿度、可燃气体;

选择XL61GX系列智能气体传感器,监测酸雾、H2、甲醛、可燃气体等气体浓度;

选择XL61TH智能温湿度传感器,监测环境温、湿度;

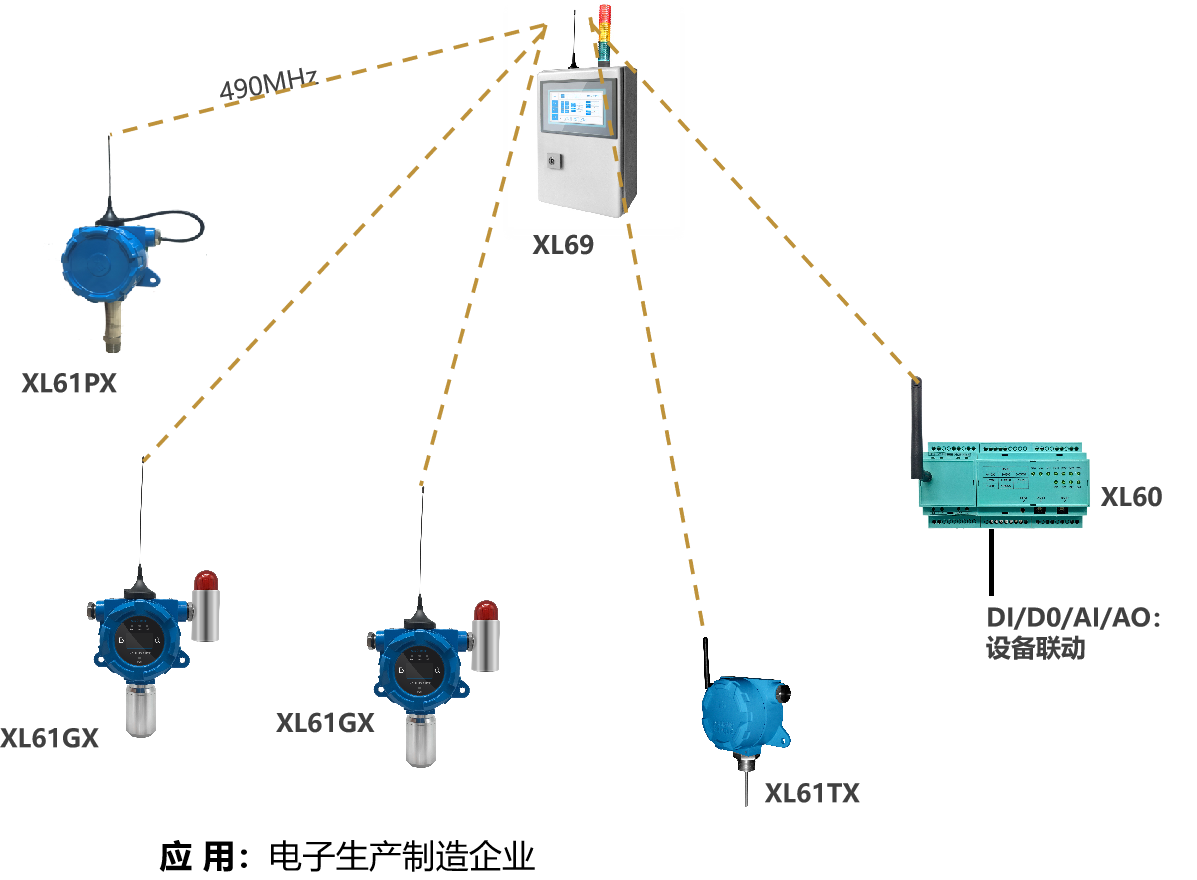

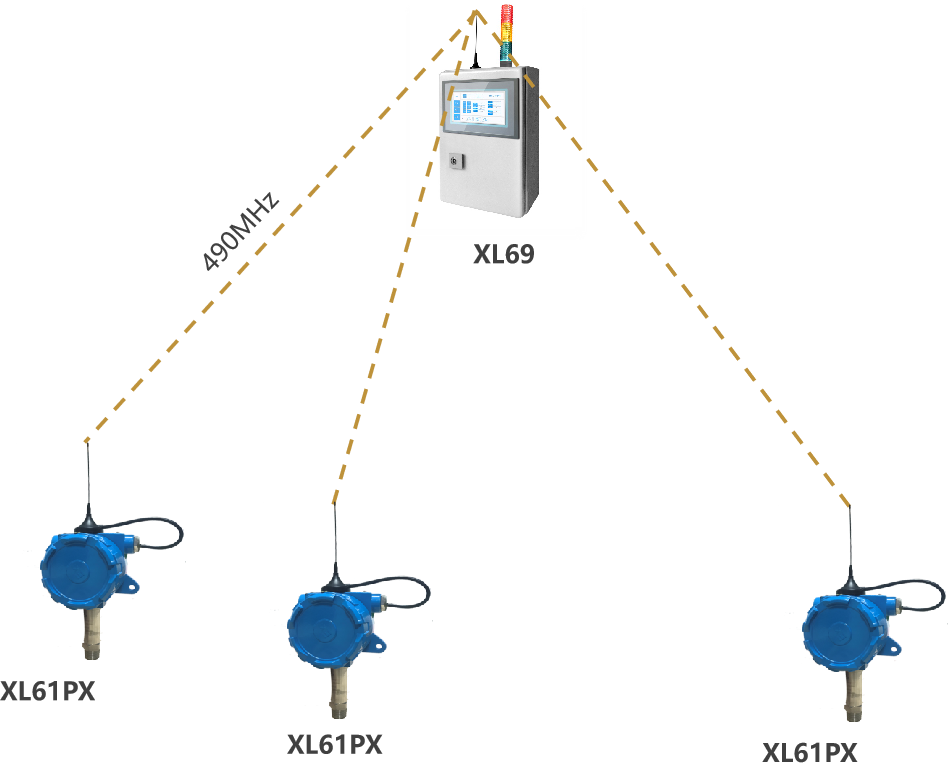

危险罐监测方案

监测罐内压力、温度;

监测罐体周围环境相应气体浓度、温度,是否气体泄漏;

选XL61GX气体传感器,监测是否有气体泄漏;

选XL61PX压力传感器,监测罐内介质压力;

选XL61TX温度传感器,监测罐内介质温度。

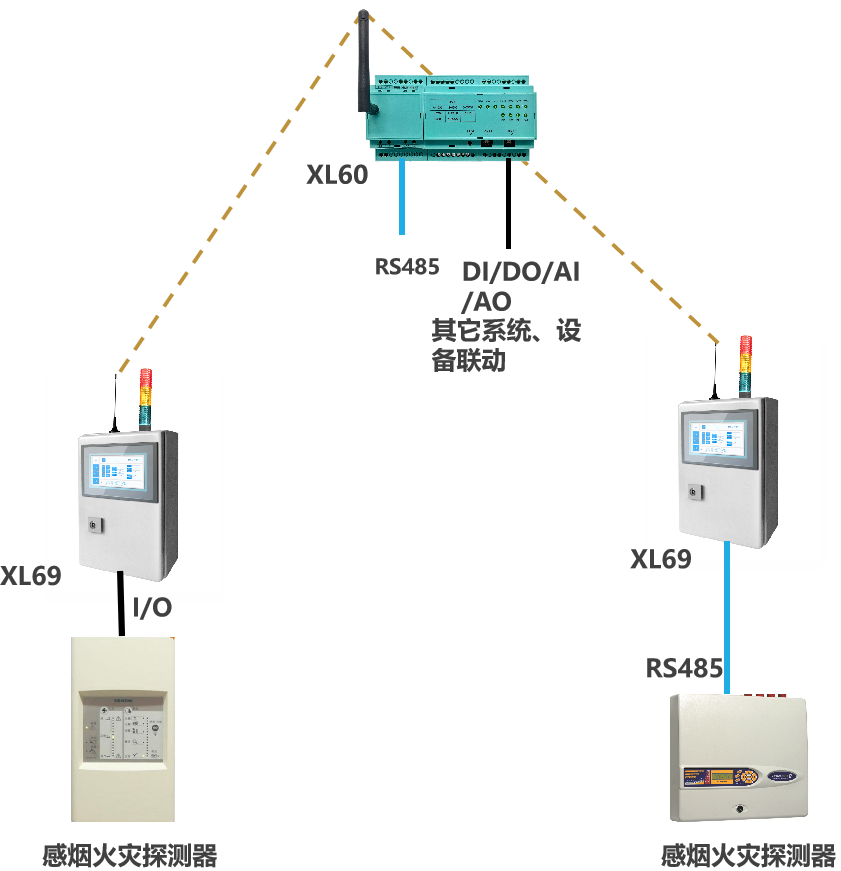

感烟火灾探测器应用

在火灾隐患比较大的仓储环境,如锂电池仓库,包装材料仓库,选择吸气式感烟火灾探测器,实时监控环境中烟雾浓度,分析判断是否有火灾隐患存在,提前预警;

XL69智能终端,直接采集感烟探测器的信号,无线上传,远程测试、复位烟雾探测器;

XL69智能终端发联动信号;

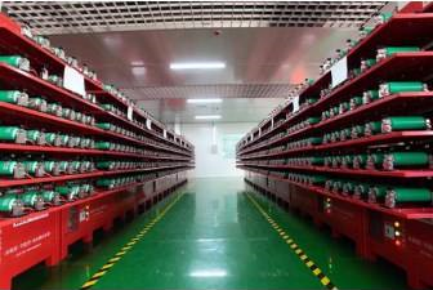

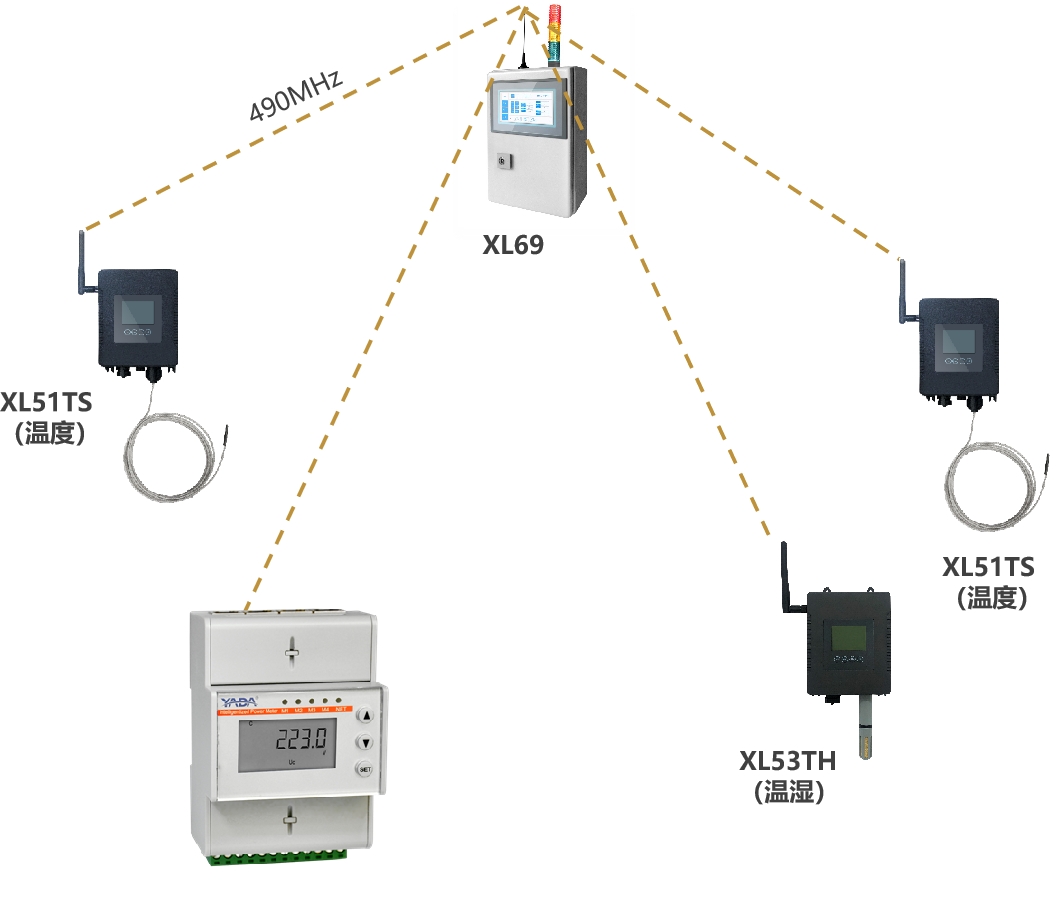

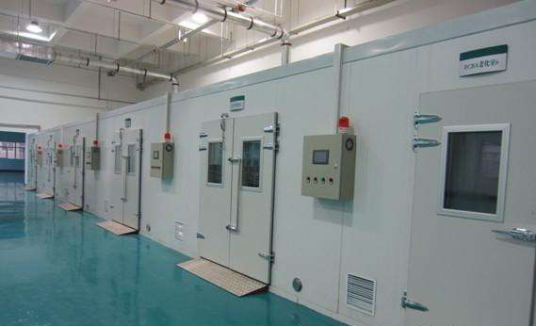

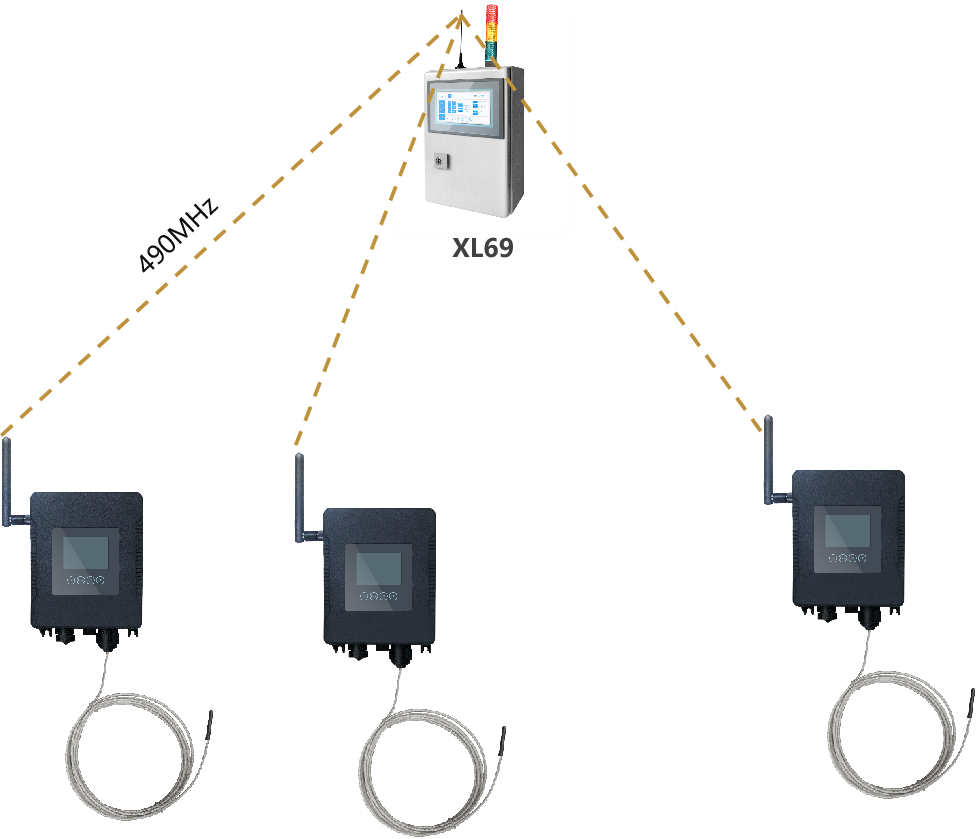

老化房监测方案

监测老化房设备温度,配电设备温度、电流、电压、功率;

老化架老化空间温、湿度;

选XL51TS温度传感器,XL53TH温湿度传感器;

选DTSD3366智能电表,监测配电设备温度,电流、电压、功率等参数。

传感器配置方案

气体传感器:气体监测,选择XL61GX智能气体传感器,监测危险源有毒有害气体浓度,主要功能及技术参数如下:

监测参数:可按用户要求提供相应气体种类、量程、精度的气体传感器;

提供电化学、激光、半导体、红外、PID等等原理的,进口,或国产品牌气体探头;

通信方式:支持LoRa或Wi-Fi传输;由于监测点多,分布广,建议选择LoRa通信;

电气参数:工作电压DC6-24V,功耗≤5W;可选电池或外接电源供电,气体传感器不适合选择电池供电;

安装:壁挂式固定,或是吸铁古吸附式固定。

传感器配置方案

压力传感器:罐内压力监测,选择XL61PX智能压力传感器,主要功能及技术参数如下:

监测参数:量程可选,提供正压、负压产品:精度:±5%F.S;

通信方式:支持LoRa或Wi-Fi传输;由于监测点多,分布广,建议选择LoRa通信;

电气参数:工作电压DC6-24V,可选电池或外接电源供电;功耗≤0.2W,休眠电流≤20µA;

电池内置;可选大容量电池组外置;

安装:螺纹固定安装,接头尺寸参数按要求提供。

传感器配置方案

温度传感器:罐内、外温度监测,选择XL61TX智能温度传感器,主要功能及技术参数如下:

监测参数:量程,-200 ℃ -+200℃之间可选;精度,AA级;

通信方式:支持LoRa或Wi-Fi传输;由于监测点多,分布广,建议选择LoRa通信;

电气参数:工作电压DC6-24V,可选电池或外接电源供电;功耗≤0.2W,休眠电流≤20µA;

电池内置;可选大容量电池组外置;

安装:螺纹固定安装,接头尺寸参数按要求提供。

传感器配置方案

温湿度传感器:环境温湿度监测,选择XL61TH智能温湿度传感器,主要功能及技术参数如下:

监测参数:温度,量程:-40~120℃,精度:±0.3℃;湿度,量程:0-100%RH精度:±3%RH;

通信方式:支持LoRa或Wi-Fi传输;由于监测点多,分布广,建议选择LoRa通信;

电气参数:工作电压DC6-24V,可选电池或外接电源供电;功耗≤0.2W,休眠电流≤20µA;

电池内置;可选大容量电池组外置;

安装:壁挂式固定,或是吸铁古吸附式固定。

传感器配置方案

温度传感器:温度监测,用于车间库房,冷柜等物料存储环境温度监测,选用XL51TS智能温度传感器,主要功能及技术参数如下:

监测参数:温度,量程可在-200 ℃ ~200℃之间选择,精度:AA级;

通信方式:支持LoRa或Wi-Fi传输;由于监测点多,分布广,建议选择LoRa通信;

电气参数:工作电压DC6-24V,可选电池或外接电源供电;功耗≤0.2W,休眠电流≤20µA;

电池内置;可选大容量电池组外置;

安装:壁挂式固定,或是吸铁古吸附式固定。

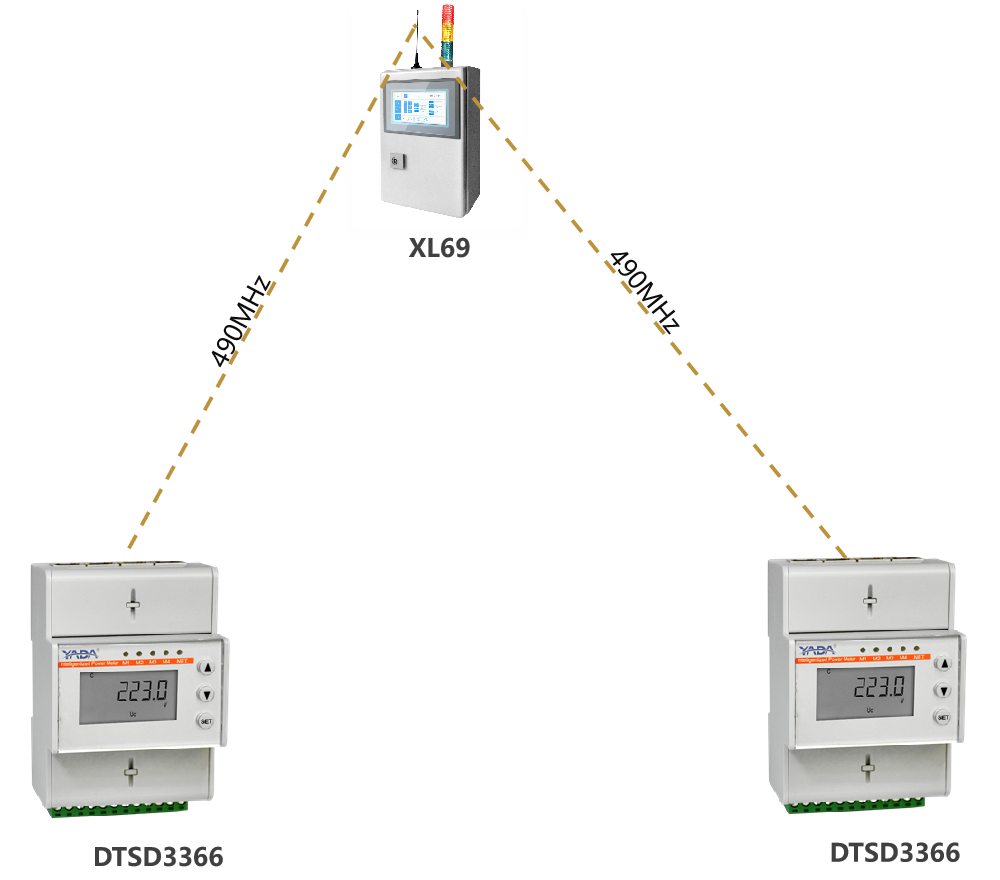

智能电表配置

智能电表:配置广东雅达为深圳信立科技订制的DTSD3366三相多功能电表。配置方案如下:

通信方式选择:DTSD3366智能电表,支持LoRa、NB、4G传输方式。选择LoRa无线通信方式;

监测回路数: DTSD3366智能电表,支持监测1个回路或4个回路的用电参数。一台机器有多个独立用电单元时,选择监测4回路配置的电表;

安装接线:智能电表,安装在机器控制柜内,用开口式电流互感器获取电流信号,不动主回路接线,安装简单便捷;电压输入,要加加装2A熔断器。

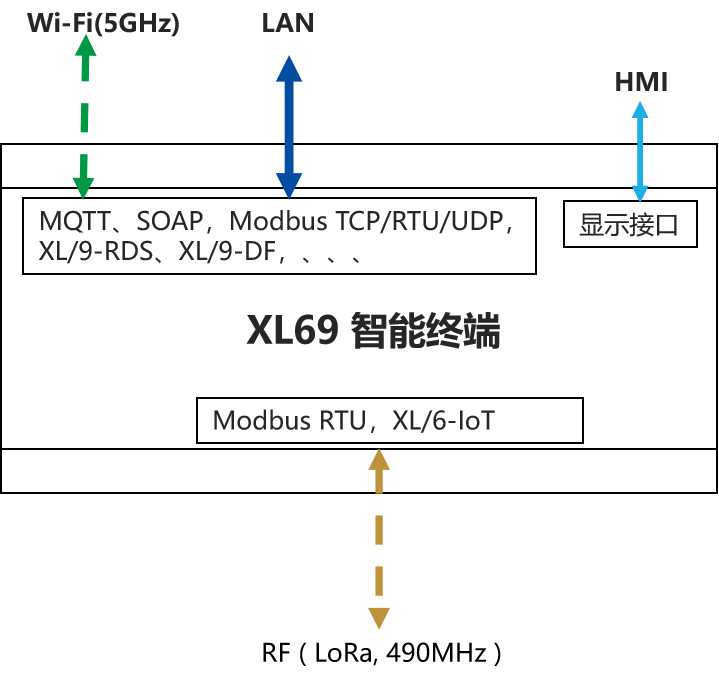

智能终端配置

智能终端选择XL69:

智能终端作为网络中枢,无线读取智能传感器的数据,进行协议转换、计算分析;

就地显示、报警;

支持Ethernet、Wi-Fi,向IoT平台XL.Cloud推送数据;

同时向多个平台上推送数据;

支持MQTT、SOAP、API、Modbus等通信协议;

支持XL/9-RDS,以Redis方式向第三方系统推送数据;

支持XL/9-DB 数据库协议,向MS SQL,MY SQL,ORACLE等数据库推送数据。

智能终端配置

技术参数:

Linux 操作系统,My SQL数据库,XL.Smart应用软件;

7(10)吋触摸屏、声光报警器;

构建一个LoRa通讯网络;

配100/1000M以太网,Wi-Fi(5GHz );

支持MQTT、SOAP、API、Modbus等通信协议;

支持XL/9-RDS,以Redis方式向第三方系统推送数据;

支持XL/9-DB 数据库协议,向MS SQL,MY SQL,ORACLE等数据库推送数据。

工作电压:AC220V或DC24V;功耗:≤20W。

IoT平台配置

工厂数字化IoT平台系统,选用XL.Cloud软件,处理数据读取,更高层级的计算、分析,数据存贮,数据可视化展示,生成各类分析报表,记录,报警,优化、改善建议方案,等等。

支持Ethernet、Wi-Fi、LTE(4g),等多种通信接口,从局域网、因特网获取数据;

支持MQTT、SOAP、API、OPC、Modbus等通信协议、接口标准,获取或交换数据;

IoT平台XL.Cloud

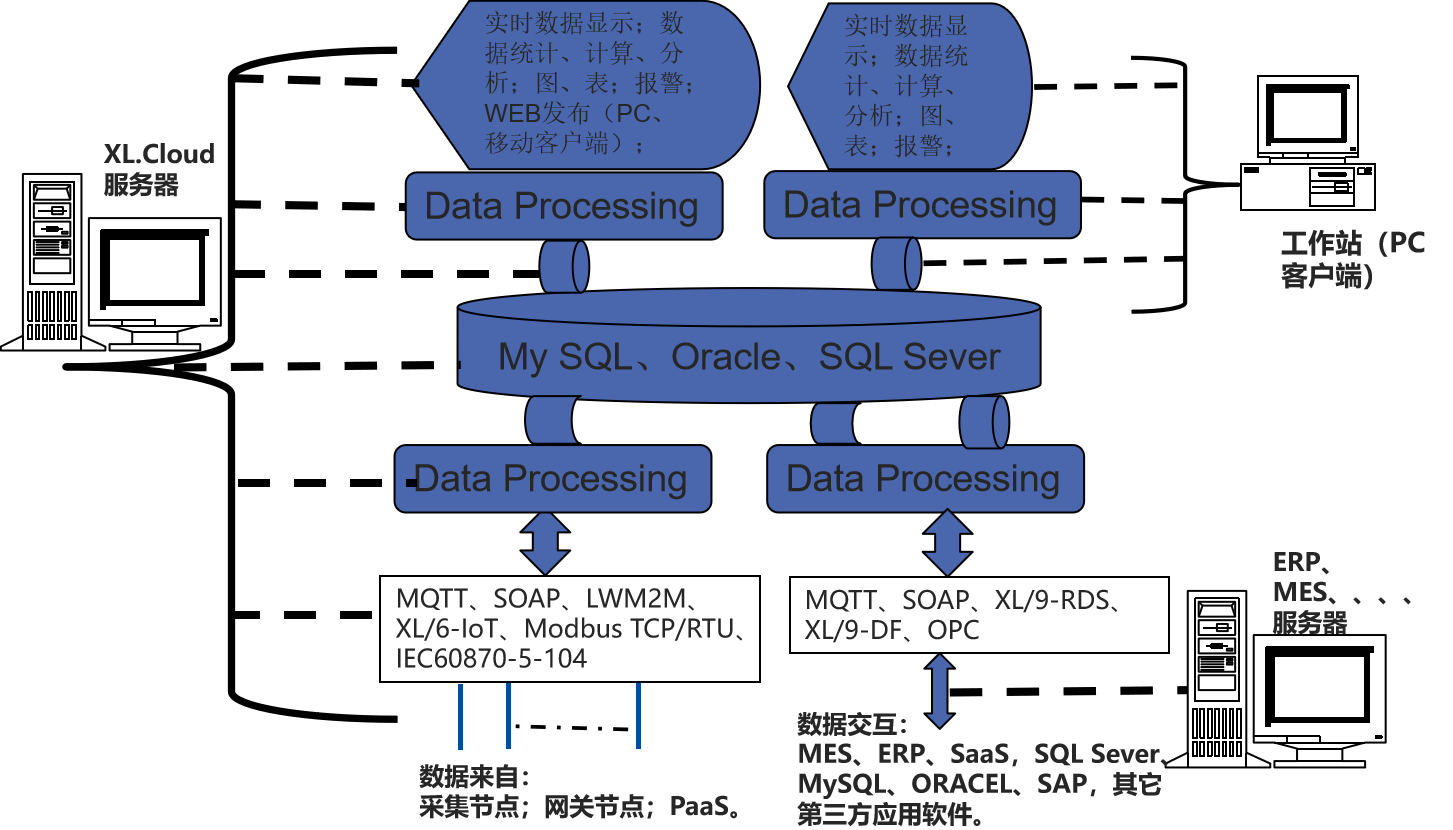

                                                                                                                      XL.Cloud 系统功能示意图

企业级的,工业物联网,SaaS云平台;

XL.Cloud,是为工业企业用户设计开发,针对 机器、设备运行数据计算分析的管理平台,安装在企业服务器,或第三方云服务器上。

中文、英文两个不同的语言版本可选;

支持支持WIN Sever 2008、2012等以上版本操作系统;

支持支持MY SQL、SQL Server数据库;

支持Ethernet、NB-IoT、LTE(4G)等通信方式的接入;

支持MQTT、SOAP,XL/6-IoT、XL/9-DB、XL/9-RDS,等等通信协议,并可和第三方数据库,Oracle、SAP等交换数据;

支持10万级采集节点并发;

项目实施

系统功能需求设计;

现场勘测,技术方案初定;监测点设计、确定;监测数量确定;功能需求沟通;

技术细节沟通、确定;安装方式沟通、确认;

系统技术方案设计、确认;

项目施工方案、施工计划沟通、确定;

软件功能及界面设计,确认;

现场安装、调试,运行;项目验收;

系统运行、维护、检修、维修。

公司业务

解决问题:信号、数据获取;边缘计算,无线传输;平台计算、分析;

应用:机器运行数据分析及运行管理;机器能耗精细化分析管控;危险源监控分析;工厂环境监控分析;工厂数字化分析管理平台;

产品:物联网关、智能传感器、智能采集装置、边缘计算系统、通信协议处理系统、平台计算分析管理系统;

技术服务:项目咨询、方案设计,供货;系统集成、安装、调试;系统运行、维护、检修、维修;

产品订制:设计、开发、生产客制化产品、设备、系统。

优 势

信立科技——工业物联网产品设计、研发,应用方案设计,项目安装、调试、维护、维修;

历 程:15年,一直专注物联网产品设计研发,系统方案设计及项目服务;

无线网络:Wi-Fi(5GHz)、LoRa(430-510MHz)、LoRaWAN、NB/LTE;

边缘计算:节点、网关嵌入边缘计算;

更兼容、更灵活:节点、网关,直接推送数据至第三方平台;

使用便捷、简单:传感器电池供电,使用5年;手机、平台设定参数;

公司简介

成立于2006年;

代理、销售美国SEL公司微机保护,德国MR公司的电能质量产品及有载调压开关,广东雅达电力监控仪表;

从事变配电监控系统、谐波治理、控制系统、电气设备改造、静电除尘等业务;

提供项目设计,供货、安装、调试,维护、维修等服务;

在烟草、冶金、化工、电力、通信等领域有多年的项目经验;

2009年,组建研发团队,设计、研发工业物联网(XIoT)。

2011年,基于Zigbee网络,用于能源数据采集的第一代智能转换器、物联网关上市;

2010~2012年,申请了诸多专利、软件著作权;

2012年,通过国家级高科技企业认证;

2013~2015年 调整产品设计、研发方向,针对生产过程、设备状态、能耗等的信号、数据获取,设计新产品; 产品在油田、石化,粮食仓储,港口、储罐等等企业应用;

2016~

设计、研发,智能传感器、智能采集装置、物联网关,及边缘计算、通信处理、平台计算分析等等系列产品;

已用于,生产过程监控、设备运行监测、能耗监控、危险源监控、智慧消防、智慧水务、危化储罐监控、实/试验室环境监控、智慧农业、智慧养殖

用户有,华为、红塔,普利司通、迪士尼等国、内外企业,水务、移动、电信、石化、石油,研究院、大学、医院、疾控中心等单位;

提供项目咨询、设计,供货,安装、调试,维护、维修等服务。
