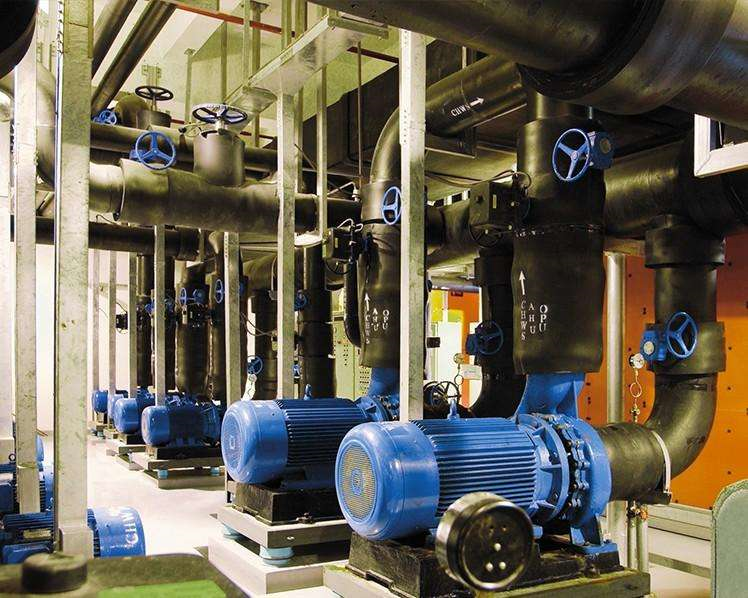

监测水源井、水厂、泵房,等的电机、水泵、阀门运行状态,用电参数,水泵、电机的温度、振动,管道压力、流量、水质
监测供水管网压力、流量
监测锅炉房,供汽、供热管道,压力、温度、流量
监测水池、管井水位

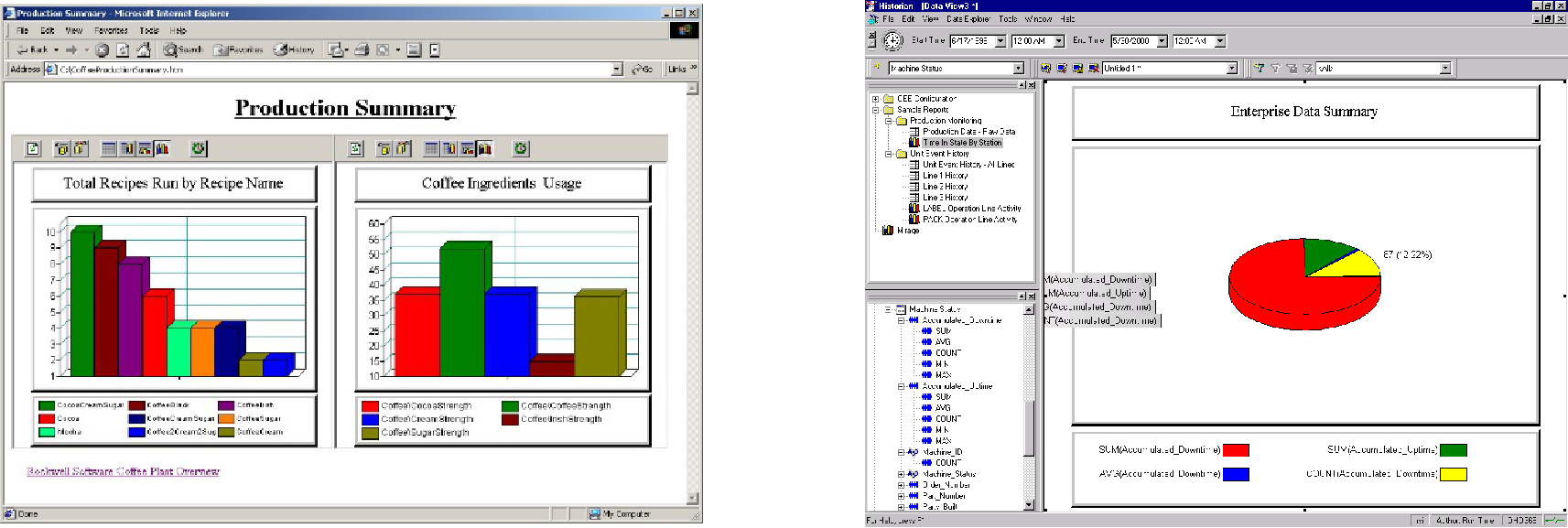

构建管网监控管理平台,从Internet,或XL90物联网关,获取各监测点的数据,生成历史数据库,报表、曲线
有异常情况发生时,以拨打电话、发送短信,等等方式,向相关人员发出报警信息
授权的人员,通过电脑、手机,实时查看、浏览,权限内的数据
管网监测数据,可接入其它系统

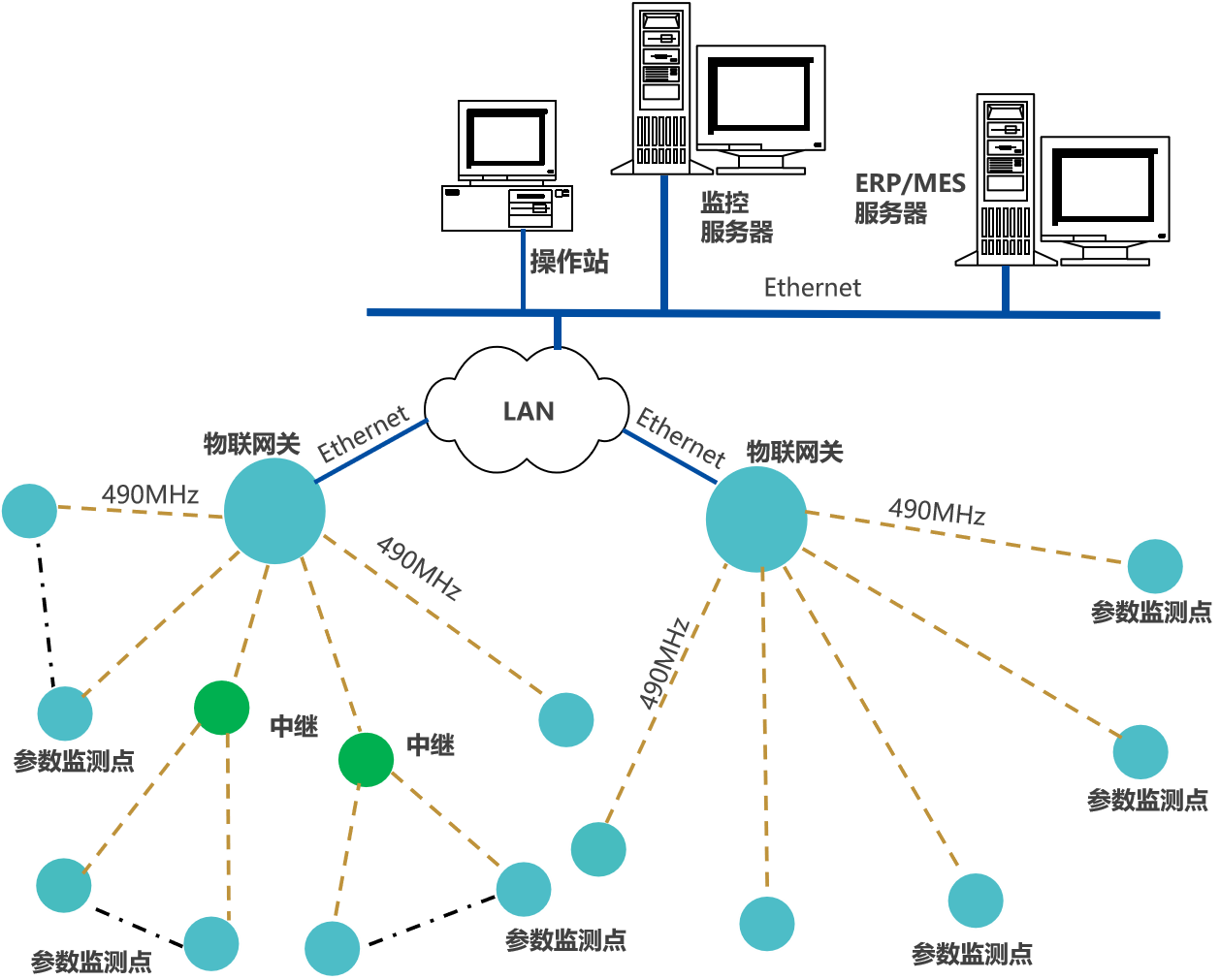

系统网络方案一,用于工厂,或规模较小的园区,水、汽、气管网监测系统。由监测节点、网关和平台软件构成
节点,为管道压力、温度、流量,或设备运行实时参数采集点
采集点智能装置,通过LoRa上传数据至物联网关,网关通过Ethernet或Wi-Fi,接入LAN,推送数据至管网监控管理系统;网关可通过4G/NB/GPRS上传数据至公有云或私有云平台
网络技术参数:无线频段:490MHz( 430-510MHz ),可提供不同国家地区规定的频段
应用于跨车间、厂房,节点电池供电的无线传输;传输距离500m至10Km
网关支持4G/Ethernet/Wi-Fi/RS485等接口,可同时向多个系统上传数据
可增加中继,延长传输距离;网关可作中继

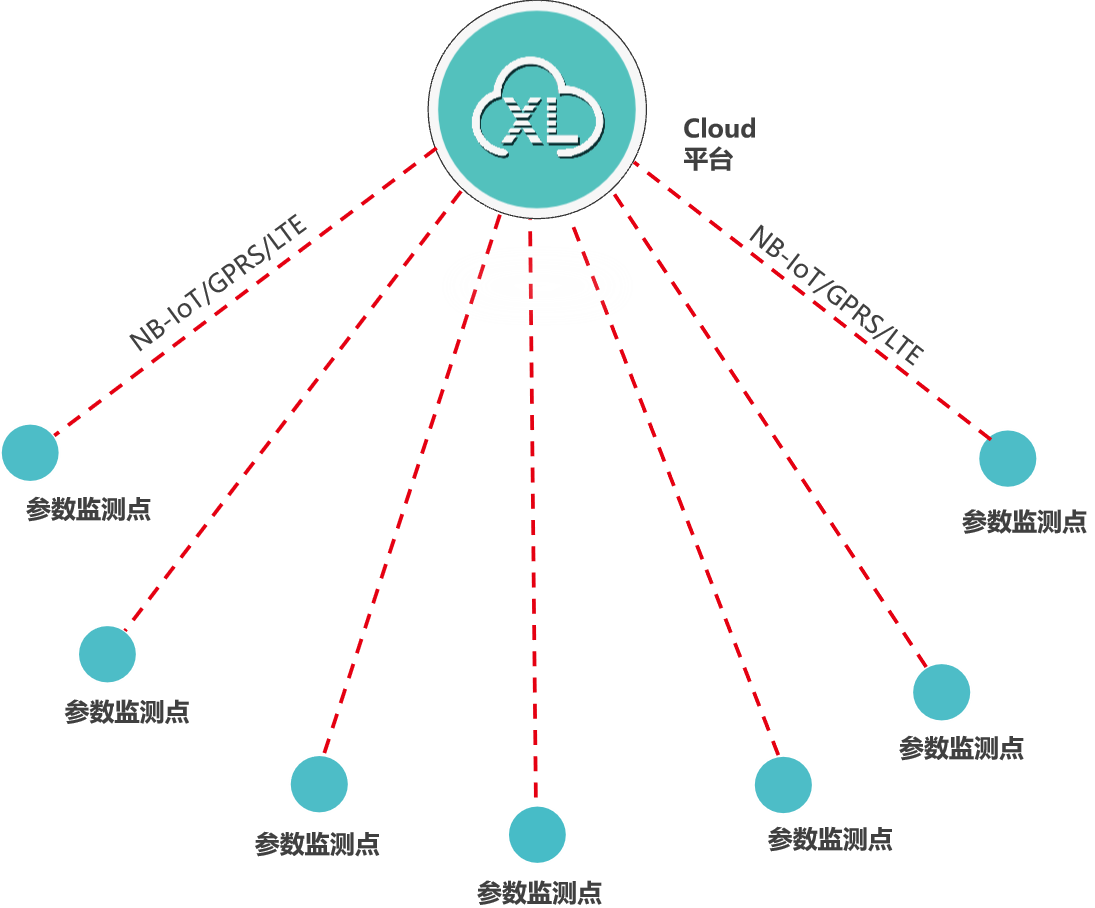

管网参数监测点的数据,通过NB/GPRS/LTE推送至云端平台
传输方式推荐NB,流量费低,功耗小;其次推荐GPRS,有些地区NB网络未覆盖,GPRS信号更好
类似泵房、水厂、水源井等场所的数据监测,监测点的数据先上传至XL90物联网关,再通过NB/GPRS/LTE转发数据至云平台,此种情况,数以后在量大时,可选LTE(4g)方式
网络特点:无线传输不受距离限制,只要有运营商网络就行
数据传输时功耗较大大,接入网络时间较长(秒级)
应 用:监测地域广,独立监测点参数测点
数据实时监测不必要,或是外接电源供电不方便时,可选电池供电

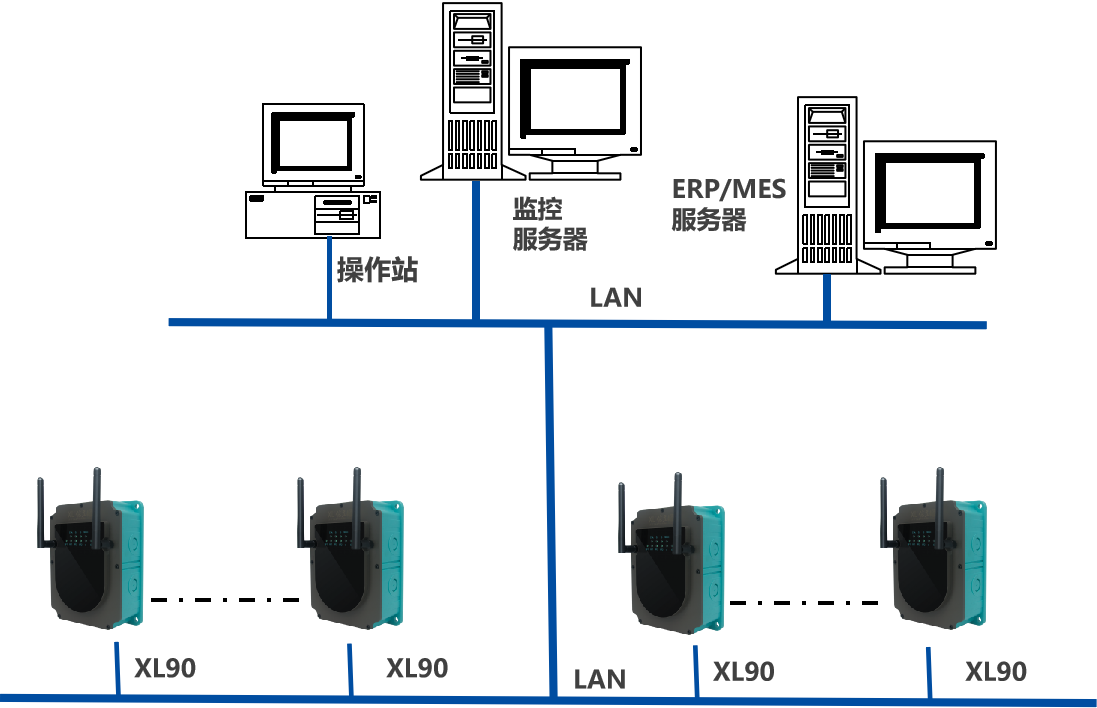

物联网关通过无线方式,获取监测点的数据,通过局域网,将数据推送至监控服务器
物联网关支持Ethernet/4g/Rs485等通信接口,可将数据推送至多个平台,可以是公有云或私有云平台
用户可根据系统规模的大小配置1台或两台服务器,以及服务器技术参数
在服务器内安装1套XL.Cloud平台软件
用户可选用第三方软件,XL90物联网关可将数据推送至任何第三方软件平台

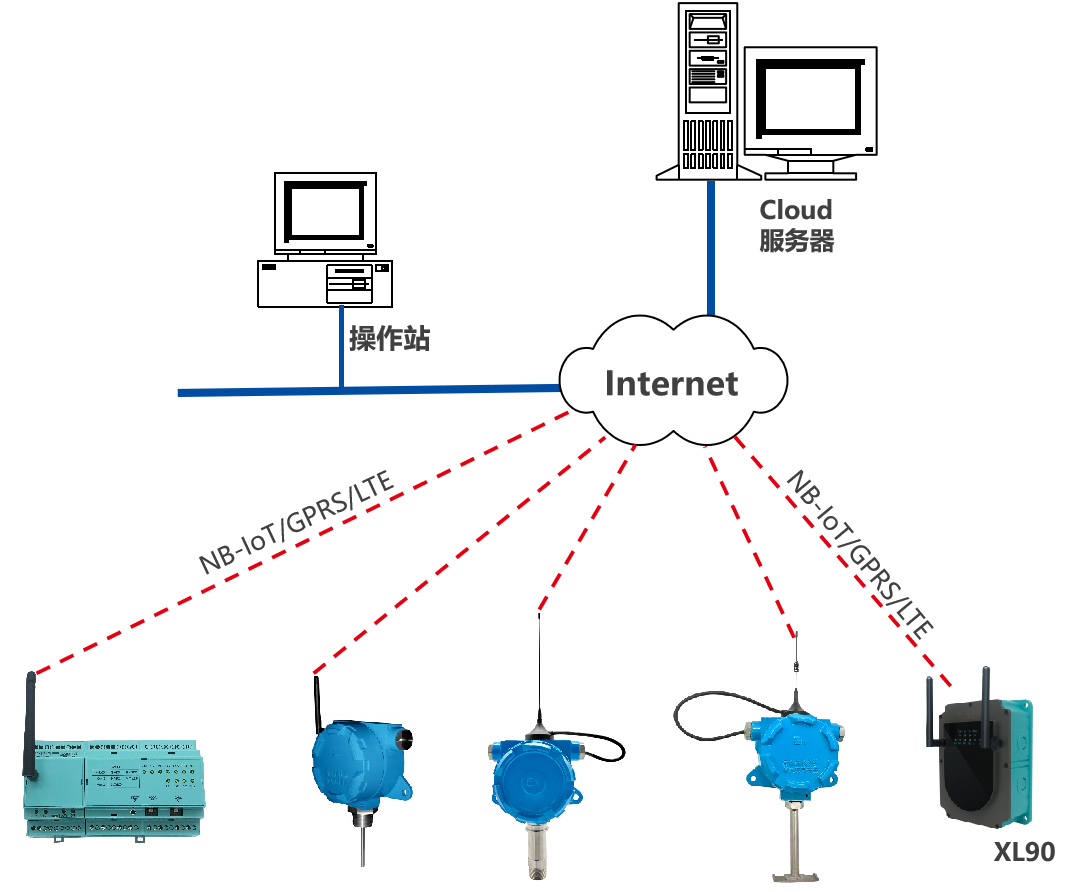

XIoT管网监控管理系统平台,XL.Cloud软件可安装在公有云或私有云服务器上
监控软件通过Internet,获取监测点采集的数据
此方案,要求私有云服务器通过固定IP上Internet,或购买IP解析服务,以便监测节点设备联接固定IP
租用服务器的技术要求,或私有服务器的技术要求,根据监测点的数量,和系统功能要求选择服务器的技术参数
规模较小的项目,用一台普通办公电脑也能满足系统功能要求
用户可选用第三方软件,XL系列智能传感器、采集装置,可将数据推送至任何第三方软件平台
企业级的,工业物联网, SaaS云平台

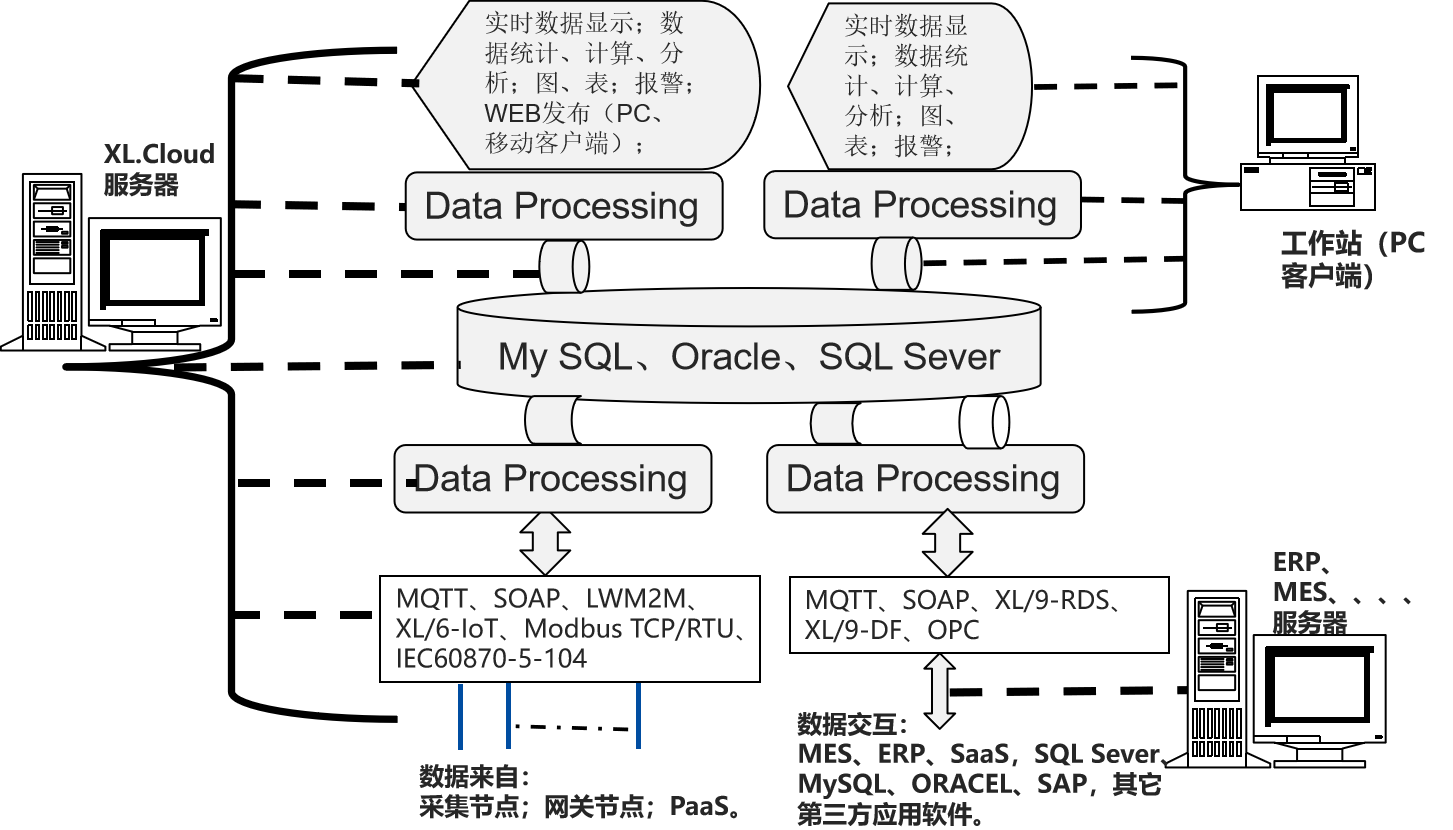

XL.Cloud,是为工业企业用户设计开发,适合于对管网监测管控的平台软件,安装在企业服务器,或第三方云服务器上
中文、英文两个不同的语言版本可选
支持支持WIN Sever 2008、2012等以上版本操作系统
支持支持MY SQL、SQL Server数据库
支持Ethernet、NB-IoT、LTE(4G)等通信方式的接入
支持MQTT、LWM2M、SOAP,XL/6-IoT、XL/9-DB、XL/9-RDS,等等通信协议,并可和第三方数据库,Oracle、SAP等交换数据
最大支持10万级采集节点并发
对于工厂、园区的管网监控系统,选用深圳信立XL90物联网关,无线读取监测点的数据,进行协议、通讯转换后,推送至上层软件平台
1台XL90物联网关,构建两个独立的LoRa通讯网络,可接入64(理论上不受限制)台智能传感器或智能采集装置
支持XL/9-RDS,以Redis方式向第三方系统推送数据
支持XL/9-DB 数据库格式协议,向MS SQL,MY SQL,ORACLE等数据库推送数据
用户原有的系统软件平台,不作修改,就能从XL90物联网关获取数据
XL90设计有多种通信接口,每个通信接口都可设定为上行或下行通讯,配置成不同的通信协议
作为通讯网络的核心,可同时向不同的系统通信
XL90,将数据上传给企业内部的多个系统软件平台;通过LTE(4g)/NB/GPRS将数据上传至云服务器
XL90物联网关,可将数据接入私有云服务器,或公有云服务器,支持oneNET、AWS、Azure,以及及百度、阿里、腾讯,及其它公有云平台
可为用户设计开发指定的通信协议

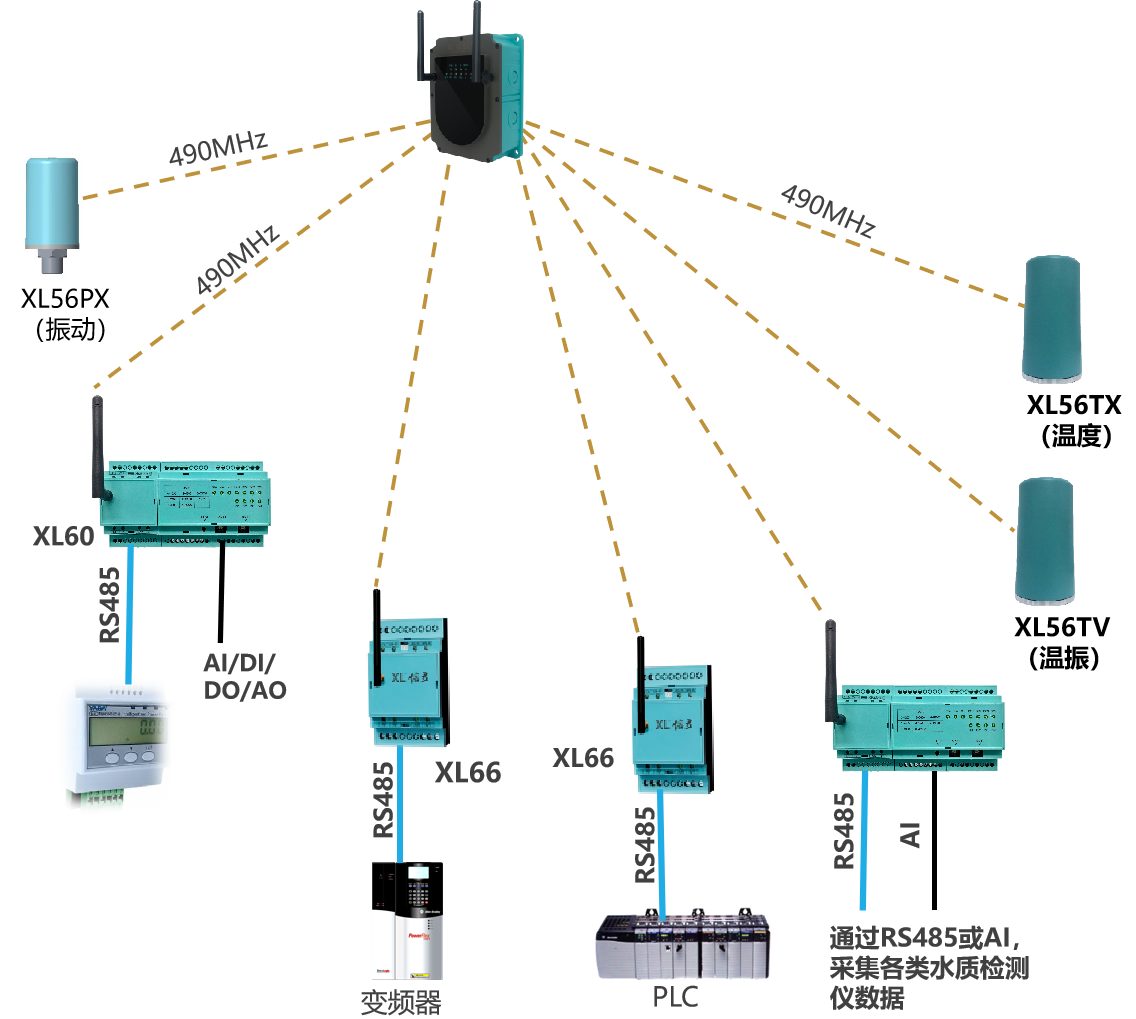

采集设备运行状态信号(运行、停机、故障)、用电参数、设备本体温度、振动等数据,通过LoRa(490MHz)方式上传
每台设备,配1台XL60智能采集装置,采集运行状态,同时输出开关量远程控制设备起、停;配1台DTSD3366D-W1电能表,采集用电参数,通过RS485通信接口,接入XL60
配1台XL50或XL61CG智能采集装置,采集流量计、水质检测仪等的数据,通过无线上传
如果设备已有PLC,通选择XL60或XL66,从PLC内读取设备运行状态数据
建议一套设备,或一面控制柜,配置1台XL60
XL60智能采集装置,可按现场需求,配置所需数量的AI/DI/AO/DO
应 用:厂区、园区监控管理系统

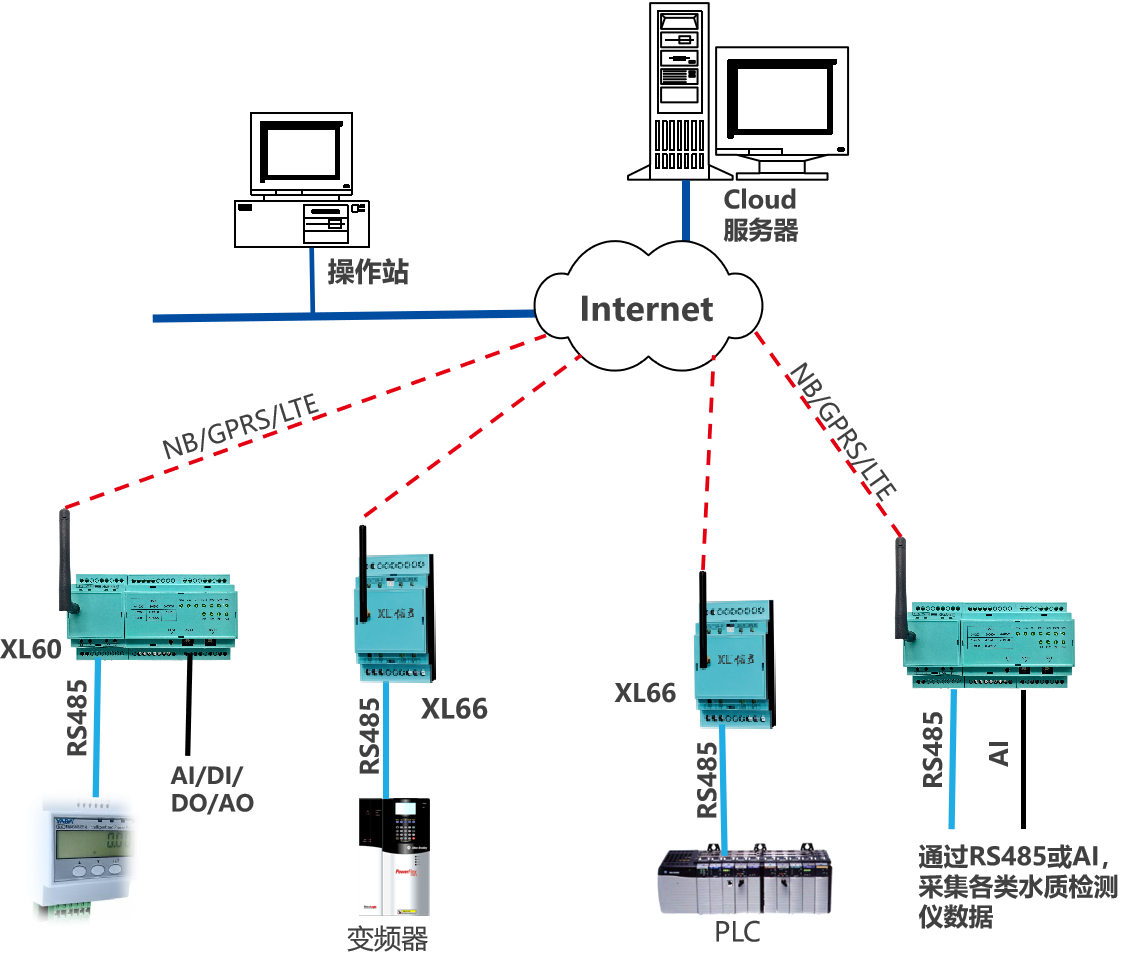

采集设备运行状态信号(运行、停机、故障)、用电参数、设备本体温度等数据
上传方式NB/GPRS/LTE每台设备
适用于城市范围,跨地区、跨城市的数据传输
应用:城市范围、跨地区、跨城市的数据传输

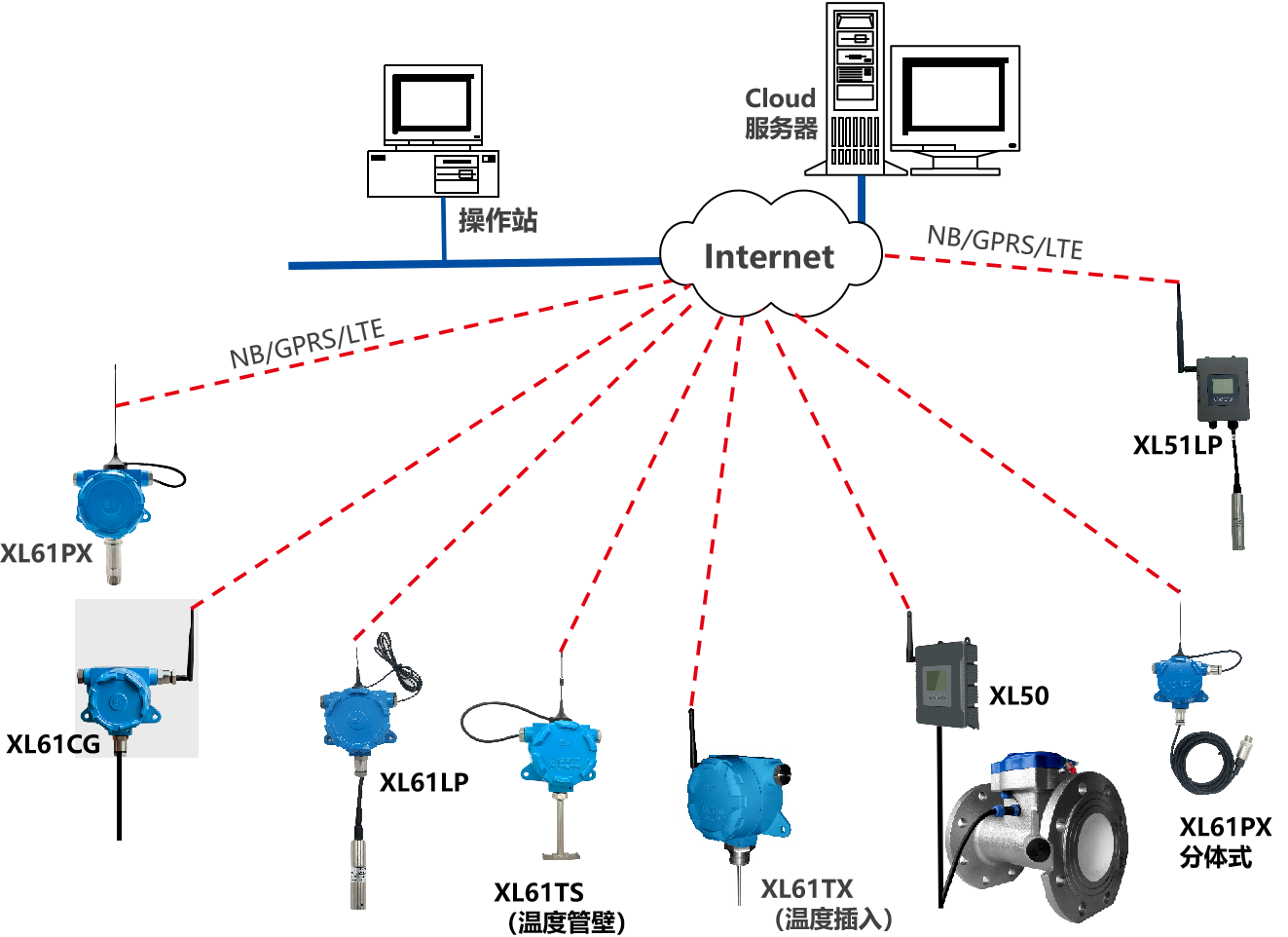

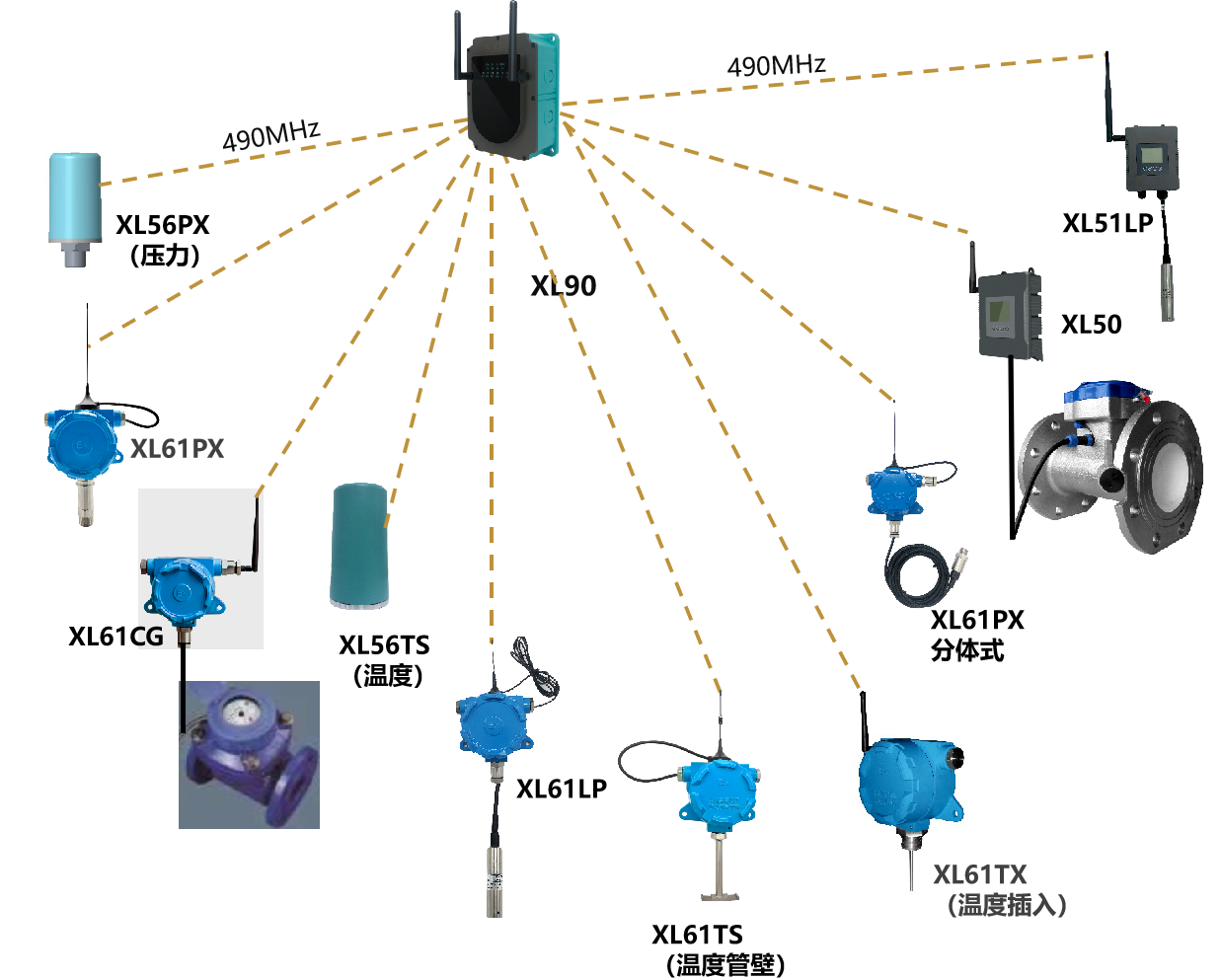

选用XL61PX智能压力、温度、液位传感器监测管道上的参数
智能压力传感器,可选一体式,或分体式结构的

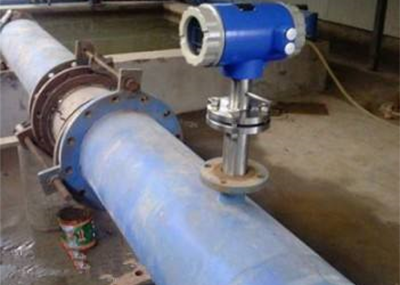

流量计的数据采集,可选XL50智能采集装置,或XL61CG智能采集装置,采集流量的信号,无线上传
XL56系列产品为电池供电
XL61、XL51、XL50系列产品,可选电池供电,也可选外接电源供电
应 用:厂区、园区监控管理系统
管网参数监测,主要采集管路上的压力、温度、流量,以及管井、水池水位
根据监测环境,选择相应形式的传感器
XL61、XL51、XL50系列产品,可选电池供电,或外接电源供电
可选外置式的电池供电,增大电池容量,更换电池更方便
应 用:城市范围、跨区域、跨城市的数据传输
系统功能需求设计
现场勘测,获取信号、数据确定;监测点设计、确定;监测数量确定;功能需求沟通
技术细节解决方案沟通、确定;安装方式沟通、确定
系统技术方案设计、确认
项目施工方案、施工计划沟通、确定
软件功能及界面设计,确认
现场安装、调试,运行;项目验收
系统运行、维护、检修、维护
