危化品储罐、储存监控系统 ----技术方案

方案概述

对危化品储罐、危化品仓储,在生产过程中的安全状况进行实时监控

适用于航空燃油、汽油、溶剂油、异辛烷、混合芳烃、异丁烷、液化石油气、天燃气、、、等等多种化学物品的储罐、仓储等安全状况监控

达到国家安监部门的监管要求和技术标准

以一个企业,一个罐储或仓储区域的管辖范围,作为一个系统监控对象

构建云平台,接入管辖范围内的储罐、仓储监测数据,生成历史数据库,报表、曲线

授权的人员,通过电脑、手机,实时查看数据

异常情况发生时,拨打电话、发送短信,等方式,向相关人员发出报警信息

出现突发情况,如液位(压力)、温度突变,气体泄漏等等,系统自动发出报警信息、信号,通知相关人员对安全隐串地点采取紧急措施,避免出现意外

通过远程方式开启或关闭紧急设备

危化品储罐安全监控系统,适用于石油、化工企业,危化品储藏及物流转运企业等等....

网络方案一

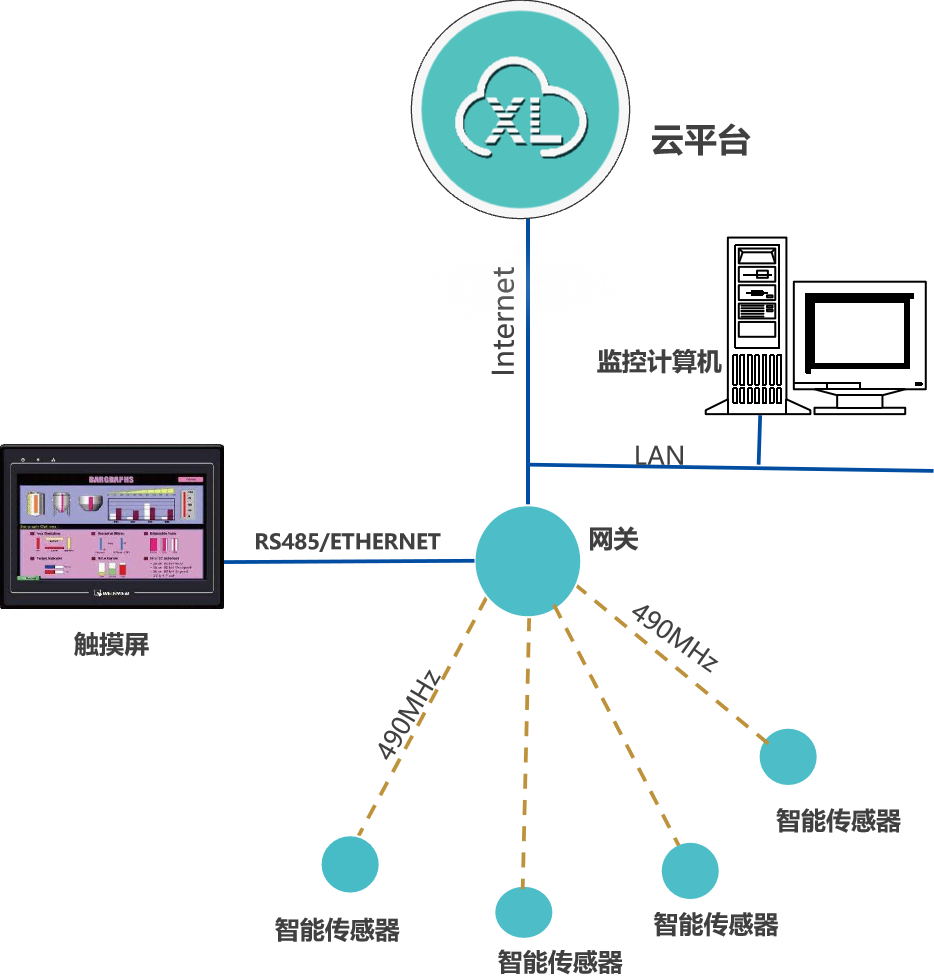

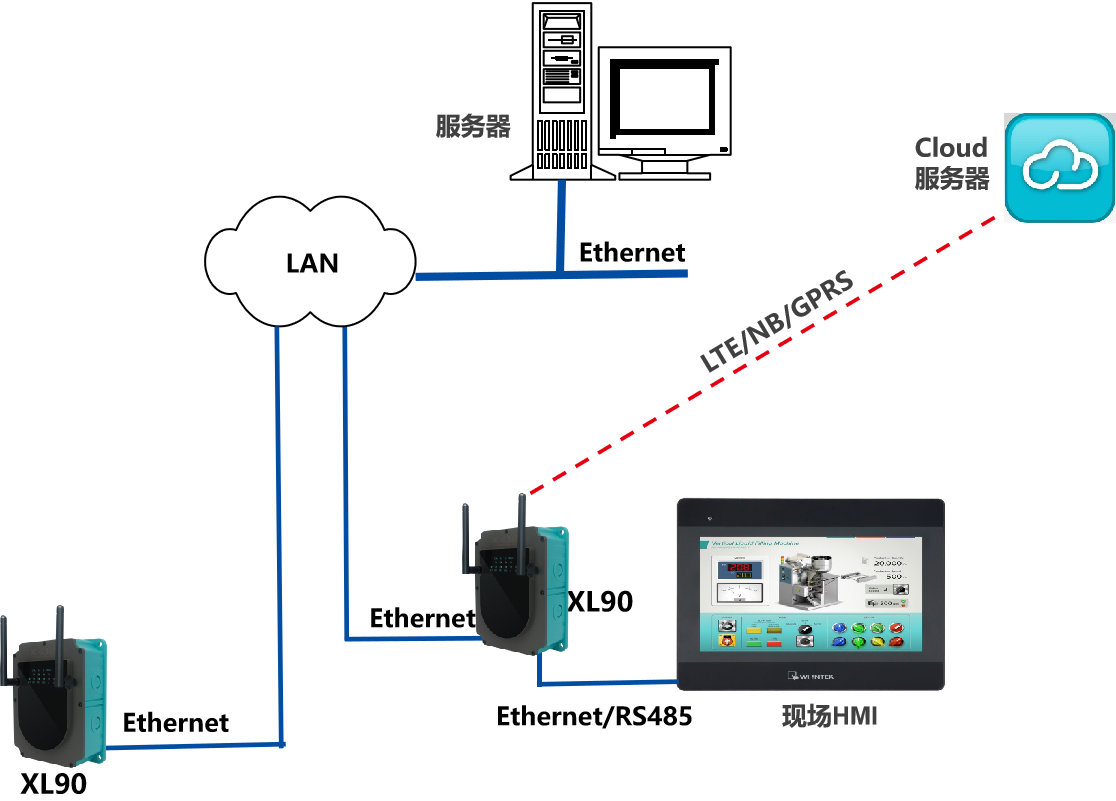

智能传感器,通过LoRa(490MHz)上传数据至物联网关

安装现场具备有线网络上网,物联网关通过以太网接口,接入因特网,联接云平台

LoRa(490MHz)在罐区环境传输半径大约500米(理想传输距离10公里)

现场监控配置:

用户根据实际需求,选配触摸屏,或监控计算机,在现场值班室对数据进行实时监视

网络方案二

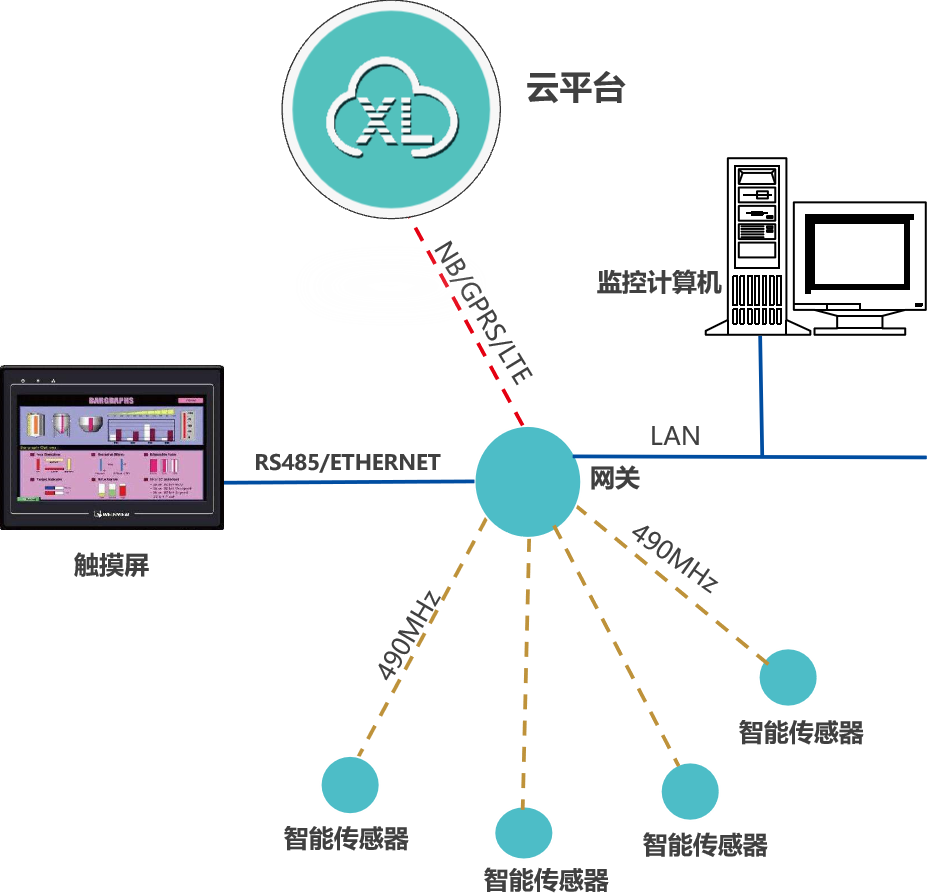

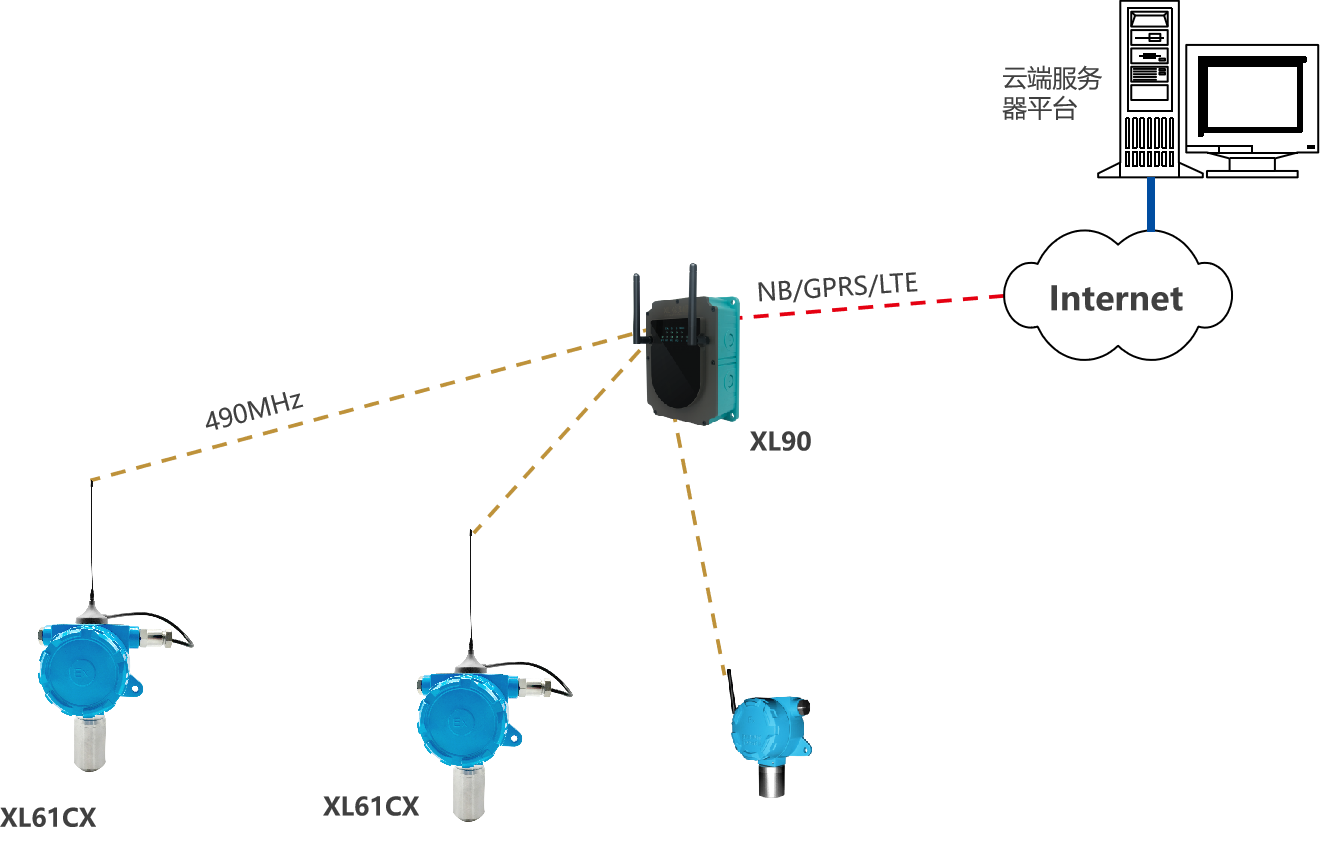

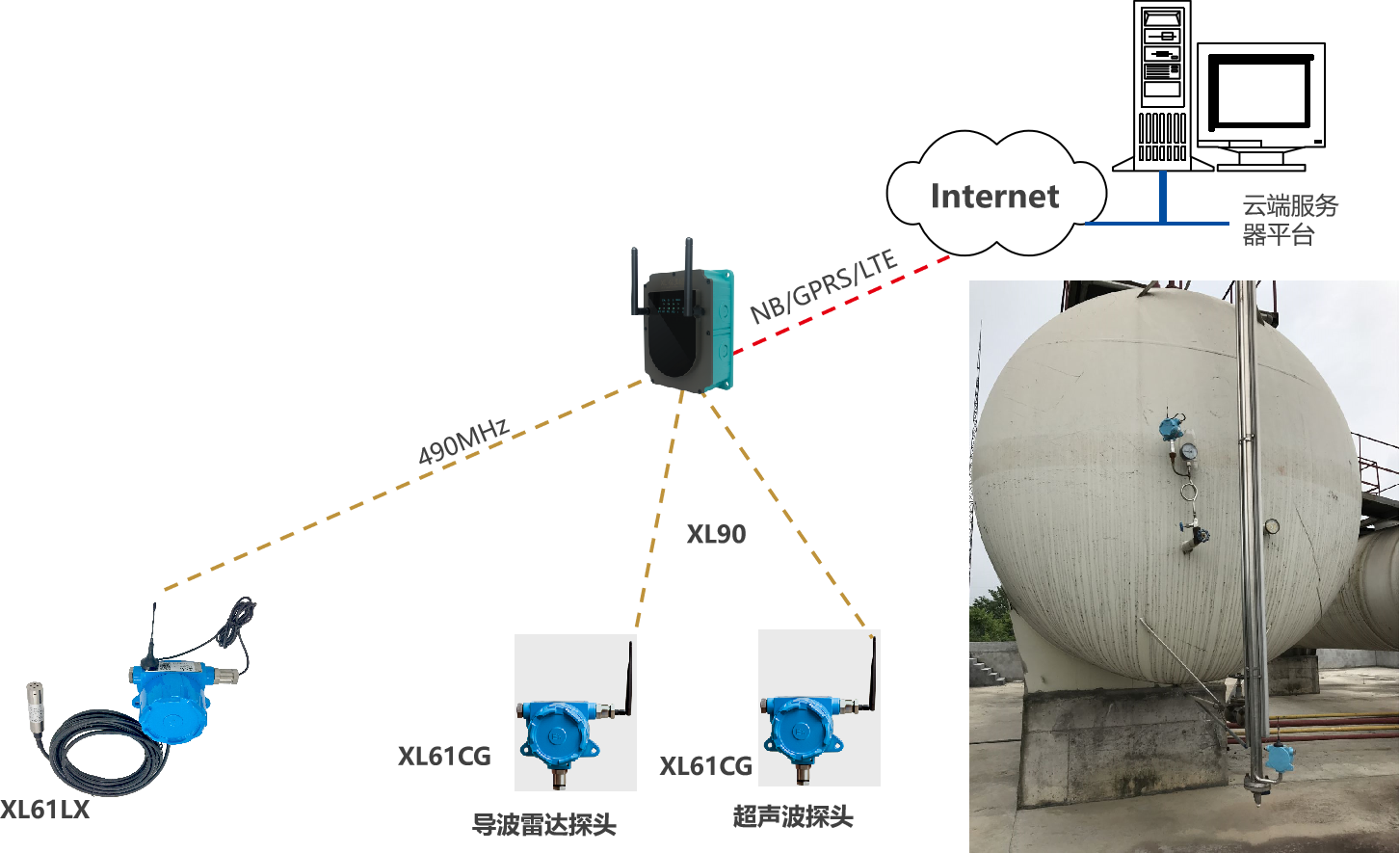

智能传感器,通过LoRa(490MHz)上传数据至物联网关

物联网关,通过NB,GPRS,LTE等方式接入云平台

LoRa(490MHz)在罐区环境传输半径大约500米(理想传输距离10公里)

现场监控配置:

用户根据实际需求,选配触摸屏,或监控计算机,在现场值班室对数据进行实时监视

网络方案三

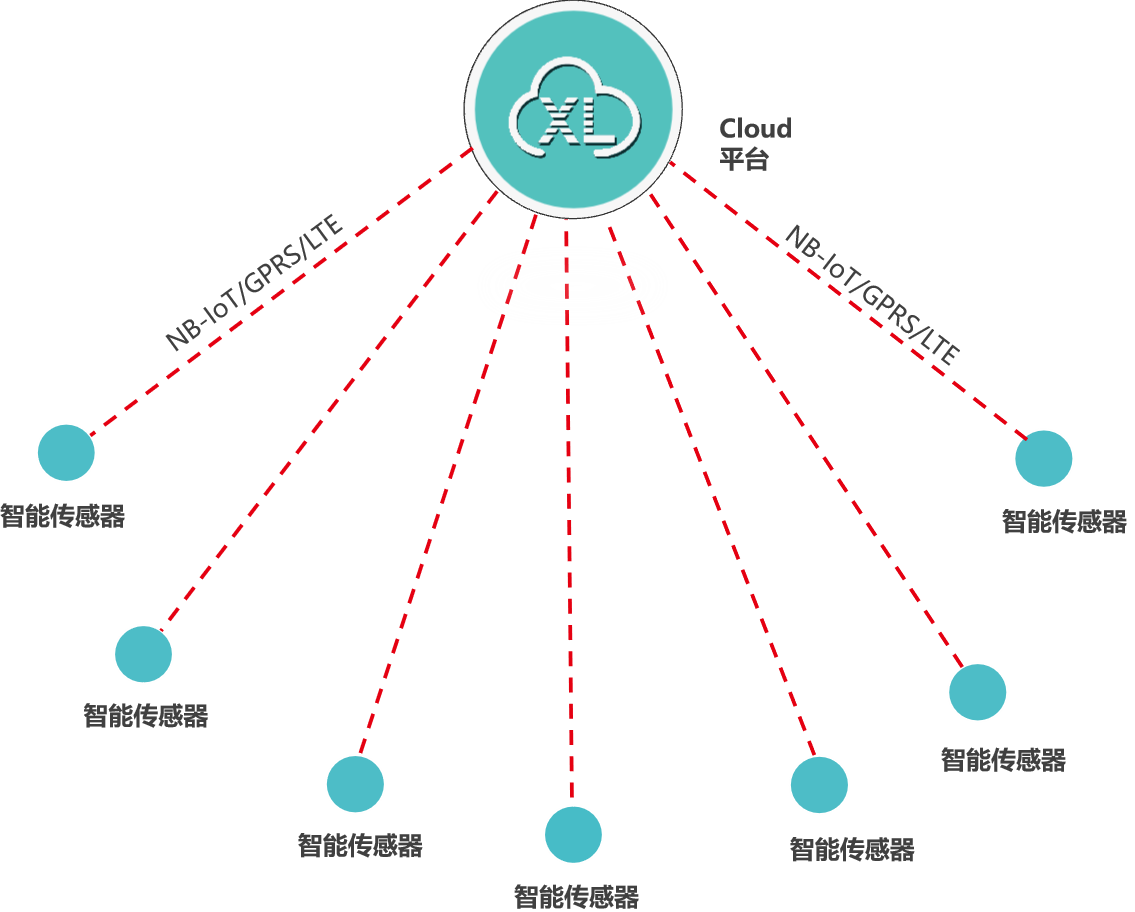

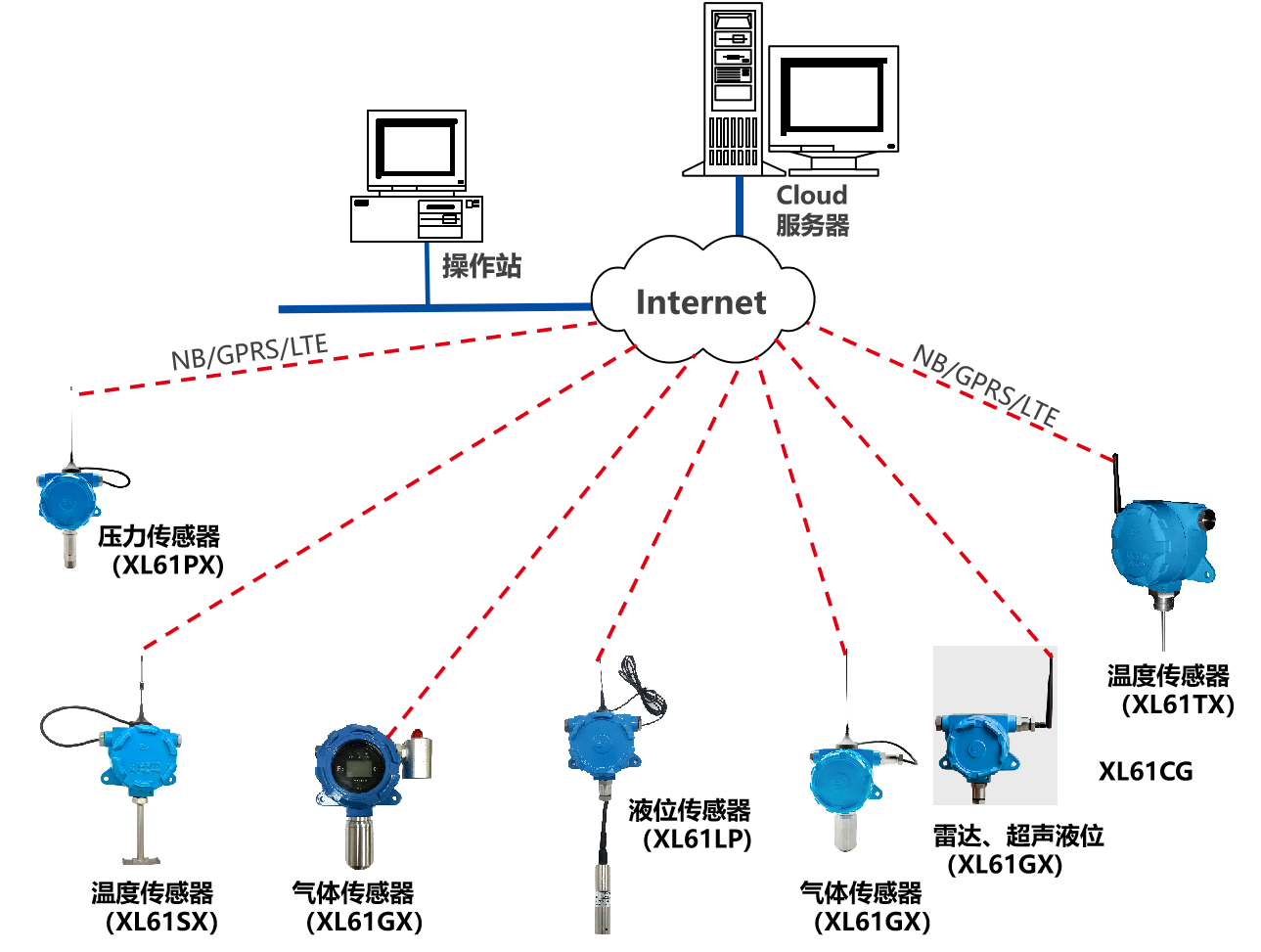

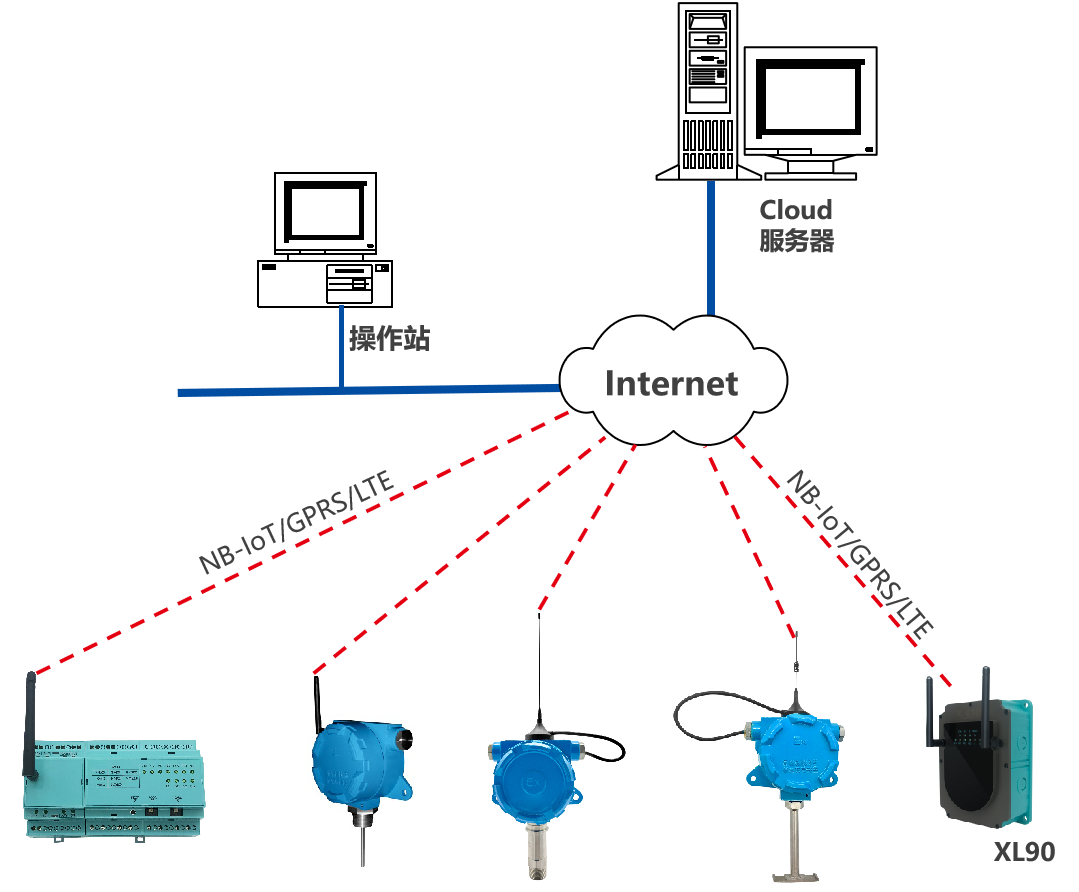

智能传感器,通过NB/GPRS/LTE,推送数据至云端平台

传输方式推荐NB,流量费低,功耗小;其次推荐GPRS,有些地区NB网络未覆盖,GPRS信号更好

网络特点:

无线传输不受距离限制,只要有运营商网络就行

数据传输时功耗较大大,接入网络时间较长(秒级)

应 用:

监测地域广,独立监测点参数测点

数据实时监测不必要,或是外接电源供电不方便时,可选电池供电

网络方案描述

物联网关,通过以太网,或NB/GPRS/LTE联接云端,支持MQTT,LWM2M,XL/6-IoT协议,或用户指定协议

可接入中移物联One NET,微软,以及IBM、亚马逊等公司的PaaS和SaaS平台;也可接入企业自建的平台(公有云、私有云皆可)

客户可选择XL.Cloud软件自建云平台;也可租用信立科技XL平台

XIoT(信立物联网)特点:

同一平台,同时支持多种通讯方式、通信协议

可选通讯方式、通信协议,支持全网通

手机,无需电脑,设定智能传感器参数

智能传感器,可设定扫描频率、上传频率,参数上、下限,以及数据保存等功能。既对参数进行实时监测,同时也保证电池的使用寿命

每台智能传感器,电池电压也是被监测的参数

平台及通信网络方案

XIoT管网监控管理系统平台,XL.Cloud软件可安装在公有云或私有云服务器上

监控软件通过Internet,获取监测点采集的数据

此方案,要求私有云服务器通过固定IP上Internet,或购买IP解析服务,以便监测节点设备联接固定IP

租用服务器的技术要求,或私有服务器的技术要求,根据监测点的数量,和系统功能要求选择服务器的技术参数

规模较小的项目,用一台普通办公电脑也能满足系统功能要求

用户可选用第三方软件,XL系列智能传感器、采集装置,可将数据推送至任何第三方软件平台

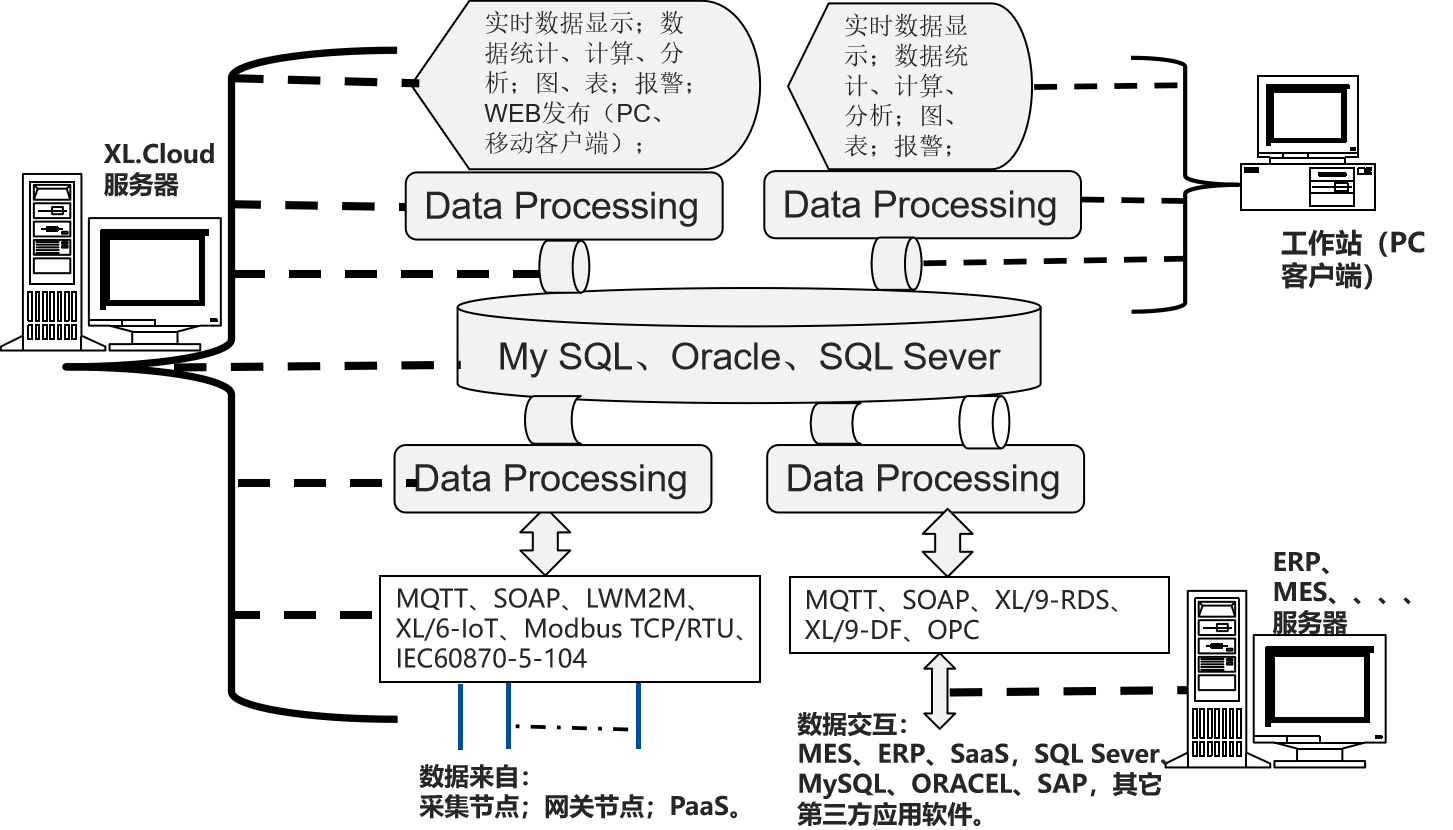

平台软件XL.Cloud


企业级的,工业物联网, SaaS云平台

XL.Cloud,是为工业企业用户设计开发,适合于对管网监测管控的平台软件,安装在企业服务器,或第三方云服务器上

中文、英文两个不同的语言版本可选

支持支持WIN Sever 2008、2012等以上版本操作系统

支持支持MY SQL、SQL Server数据库

支持Ethernet、NB-IoT、LTE(4G)等通信方式的接入

支持MQTT、LWM2M、SOAP,XL/6-IoT、XL/9-DB、XL/9-RDS,等等通信协议,并可和第三方数据库,Oracle、SAP等交换数据

最大支持10万级采集节点并发

物联网关XL90

选择XL90物联网关,无线读取监测点的数据,进行协议、通讯转换后,推送至上层软件平台

1台XL90物联网关,构建两个独立的LoRa通讯网络,可接入64(理论上不受限制)台智能传感器或智能采集装置

支持MQTT、SOAP、API、Modbus等通信协议和第三方软件平台通信

支持XL/9-RDS,以Redis方式向第三方系统推送数据

支持XL/9-DB 数据库格式协议,向MS SQL,MY SQL,ORACLE等数据库推送数据

用户原有的系统软件平台,不作修改,就能从XL90物联网关获取数据

XL90设计有多种通信接口,每个通信接口都可设定为上行或下行通讯,配置成不同的通信协议

作为通讯网络的核心,可同时向不同的系统通信

XL90,将数据上传给企业内部的多个系统软件平台;通过LTE(4g)/NB/GPRS将数据上传至云服务器

XL90物联网关,可将数据接入私有云服务器,或公有云服务器,支持oneNET、AWS、Azure,以及及百度、阿里、腾讯,及其它公有云平台 XL90物联网关,可将数据接入私有云服务器,或公有云服务器,支持oneNET、AWS、Azure,以及及百度、阿里、腾讯,及其它公有云平台

可为用户设计开发指定的通信协议

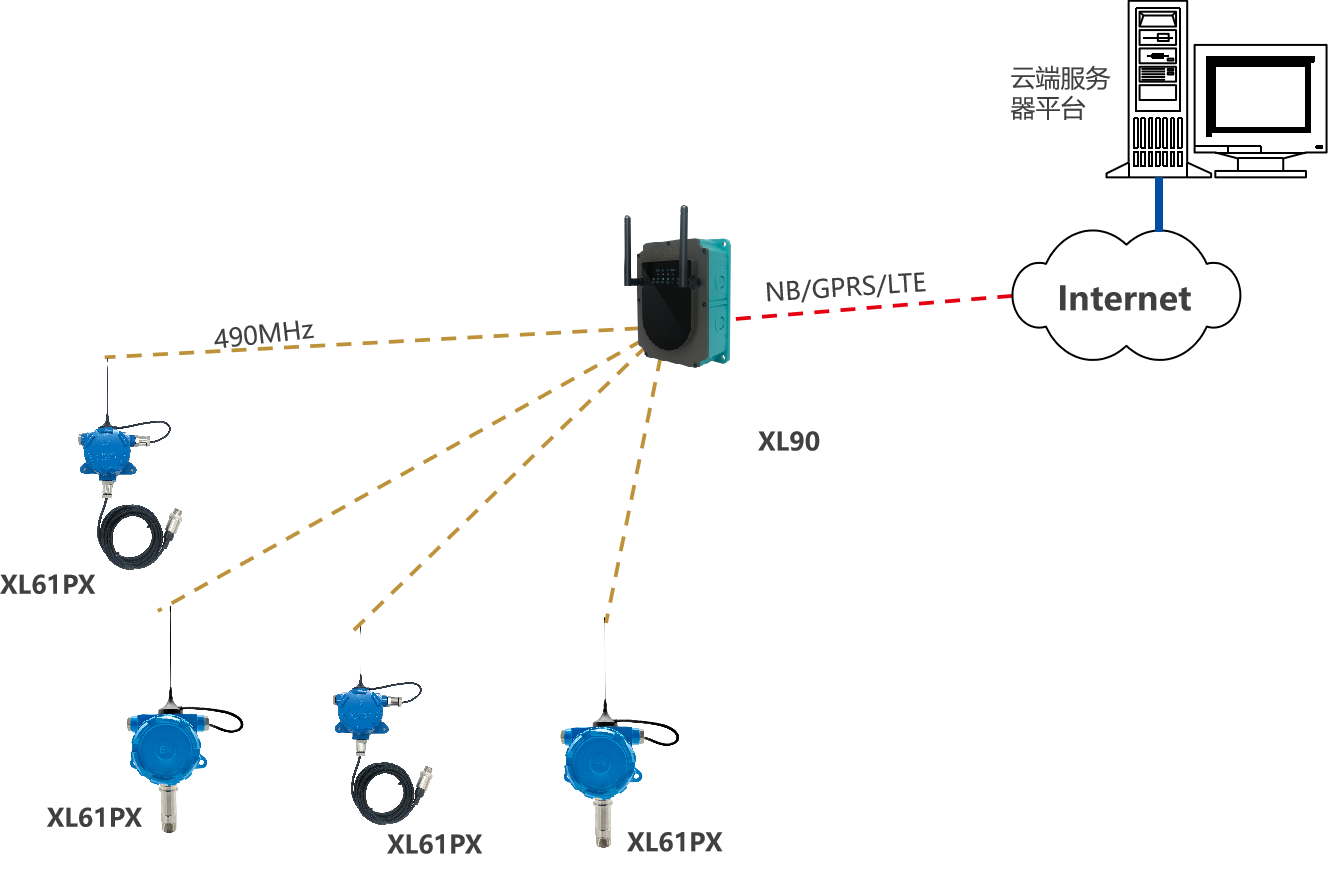

压力传感器选型

根据现场安装需求,可选一体式,或分体式智能压力传感器XL61PX;区别在于,传感器安装在主机上,传感器通过电缆和主机联接,其它技术参数一样

XL61PX智能压力传感器,兼容电池供电和外接电源供电

压力量程、精度、安装接头可选

按ExdIIBT6 Gb防爆级别设计生产

防护等级可按IP65、IP66、IP67生产供货

液位传感器选型

液位传感器可选,静压式,超声波,雷达等原理的智能液位传感器

对于原系统有磁翻板液位传感器的情况, XL61CG智能采集装置,采集磁翻板的液位信号

XL61LP智能液位传感器,是静压原理

XL61系列产品,兼容电池供电和外接电源供电

液位原理、量程、精度、安装接头可选

按ExdIIBT6 Gb防爆级别设计、生产

防护等级可按IP65、IP66、IP67生产供货

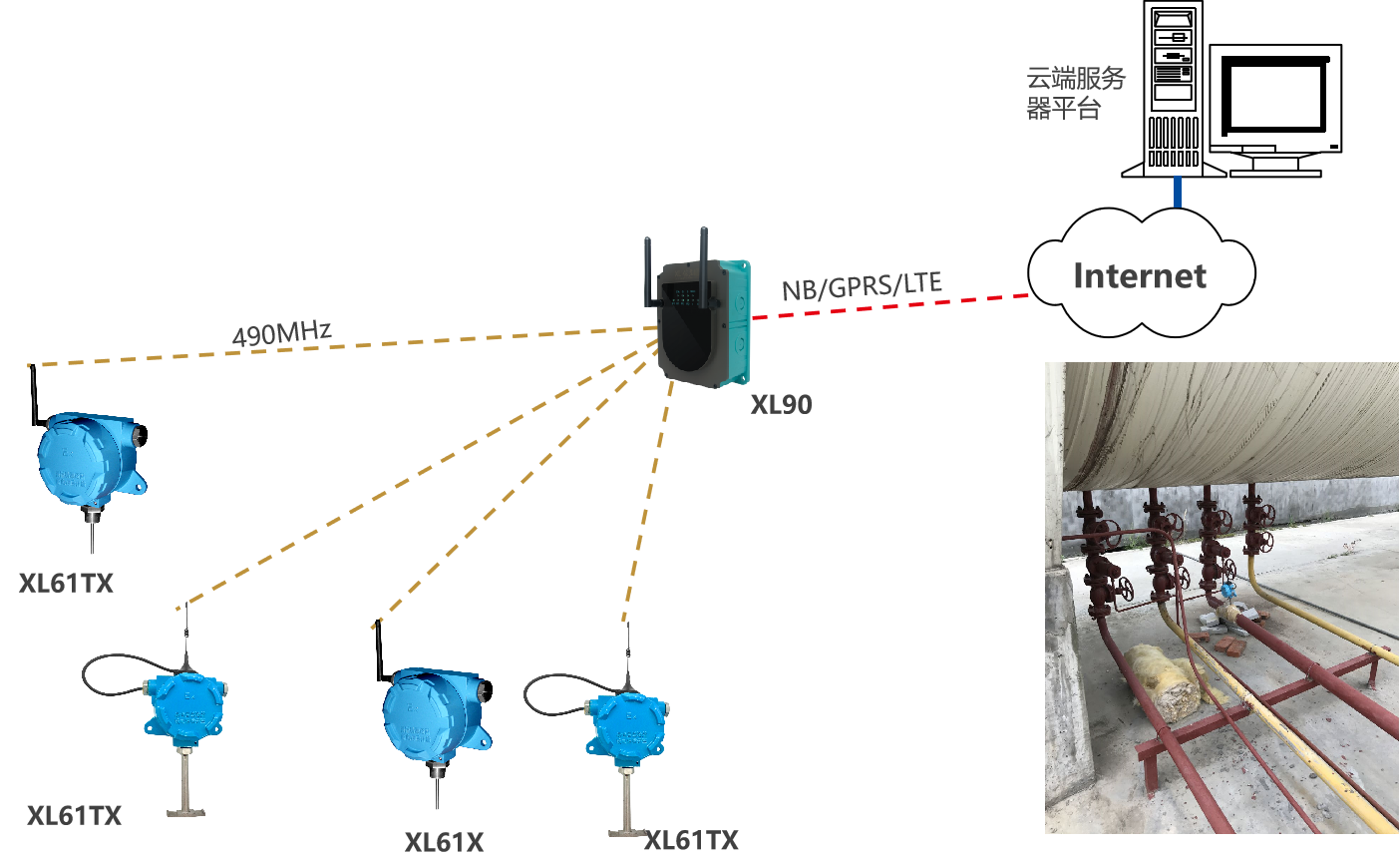

温度传感器选型

温度传感器,可选插入式螺纹安装,或管壁式安装,智能温度传感器XL61TX

管壁式安装,监测的温度和实际温度会有0.5℃至3℃的误差,安装更简单、方便

XL61TX智能温度传感器,兼容电池供电和外接电源供电

温度量程、精度、安装接头可选

按ExdIIBT6 Gb防爆级别设计生产

防护等级可按IP65、IP66、IP67生产供货


气体传感器选型

气体传感器,根据监测的介质不同,可选电气学、红外、激光、半导体、PID等原理,XL61GX智能气体传感器

XL61GX智能气体传感器,兼容电池供电和外接电源供电;由于气体传感器功耗大,每次供电,需要较长时间稳定期,建议尽量选择外接电源供电

气体种类、原理、量程、精度可选

按ExdIIBT6 Gb防爆级别设计生产

防护等级可按IP65、IP66生产供货

NB/GPRS/LTE方案

XL61系列低功耗智能传感器,是按隔爆标准设计、生产,监测温度、压力、液位、气体浓度等机器运行工艺参数

设计为一体式结构,和分体式结构两种型式;分体式结构,传感器探头和主机分开,是按主机和探头成套供货

传感器探头技术参数,外形尺寸,安装尺寸及方式,可按用户要求设计、生产、供货; 设计为电池供电,或市电供电

全网通NB-IoT/LTE/GPRS通讯,支持Modbus RTU、XL/6-IoT、PWM2M

可在平台端安装XL.Gateway软件,读取XL61数据,通过MQTT、API,Modbus RTU/TCP,或直接将数据写入数据库,等方式和第三方应用软件通信

可在平台端安装XL.Gateway软件,读取XL61数据,通过MQTT、API,Modbus RTU/TCP,或直接将数据写入数据库,等方式和第三方应用软件通信

项目实施

系统功能需求设计

现场勘测,获取信号、数据确定;监测点设计、确定;监测数量确定;功能需求沟通

技术细节解决方案沟通、确定;安装方式沟通、确定

系统技术方案设计、确认

项目施工方案、施工计划沟通、确定

软件功能及界面设计,确认

现场安装、调试,运行;项目验收

系统运行、维护、检修、维护
