SMT产线运行监控系统 ------解决方案

方案概述

监测压缩气进线管的压力

监测SMT排气管的风压(通过风压可算出排风管风速)

监测电子产线,每个工位是否正确配带静电手环,以及静电手环是否完好

将所有监测数据,采集到服务器上,集中展示;在各车间看板展示;出现异常时,按设定要求,发出报警信号

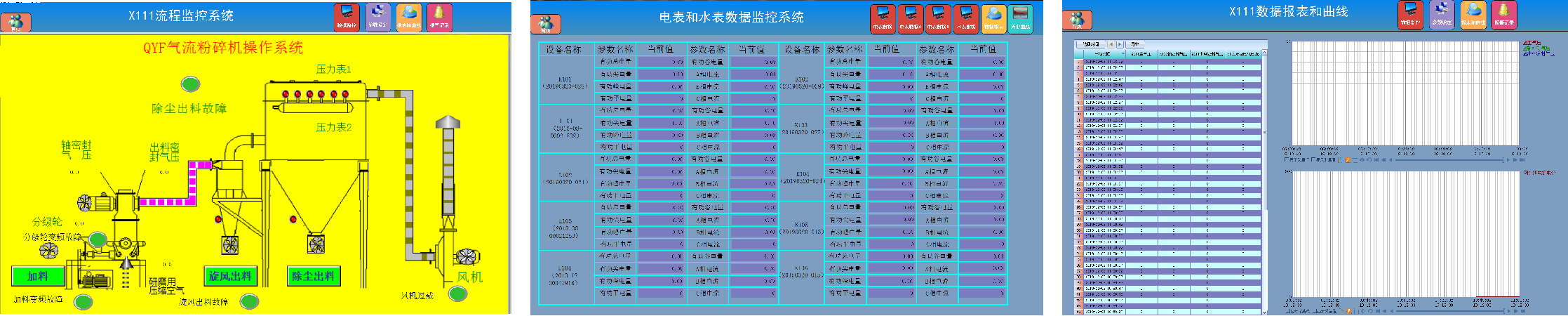

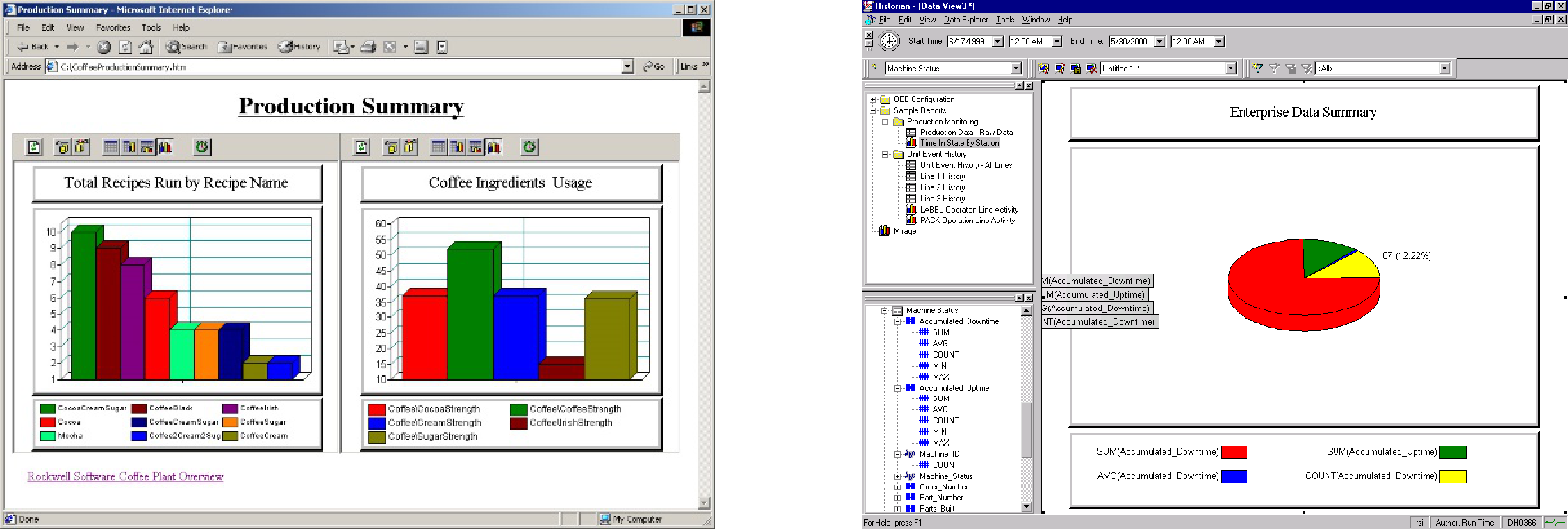

生成历史数据,报表、曲线、趋势

或将数据,推送至第三方软件平台

网络方案

采集节点数据,通过LoRa上传数据至物联网关,网关通过Ethernet或Wi-Fi,接入LAN,推送数据至企业生产管控服务器

网络技术参数:

无线频段:490MHz( 430-510MHz ),可提供不同国家地区规定的频段

应用于跨车间、厂房,节点电池供电的无线传输;传输距离500m至10Km

可增加中继,延长传输距离;网关可作中继

应 用:

机台、机器运行数据

需要跨车间、厂房、楼层的生产运行数据传输

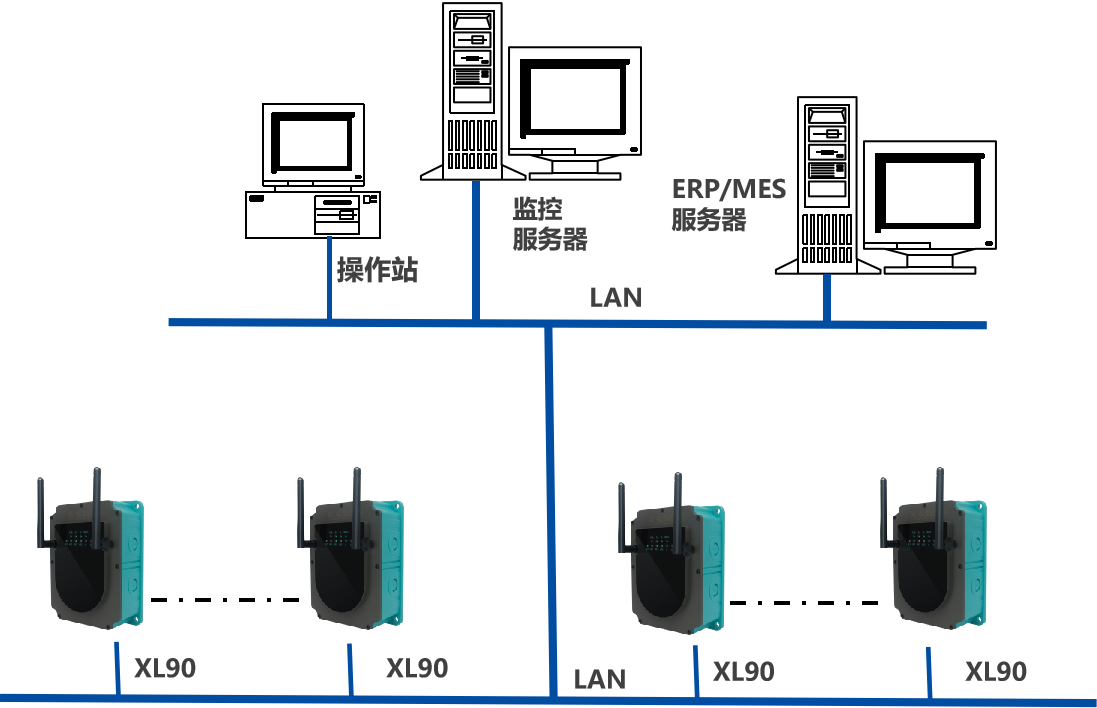

平台及网络方案

基于XIoT技术的SMT产线运行管控系统,平台由1套XL.Cloud软件、1台监控服务器构成;通信网络多台XL90物联网关,及LAN构成

物联网关通过无线方式,获取智能传感器的数据,通过局域网,将数据推送至监控服务器

物联网关支持Ethernet/4g/Rs485等通信接口,可将数据推送至多个平台,可以是公有云或私有云平台

用户根据系统规模大小配置1台或两台服务器,以及服务器技术参数

用户可选第三方生产管控平台,直接从XL90网关,获取数据;支持XL/9-RDS Redis数据交换协议,XL/9-DB 数据库格式协议,支持MS SQL,MY SQL,ORACLE等数据库;支持物联网协议MQTT、SOAP,以及工业、电力等等多种通信协议

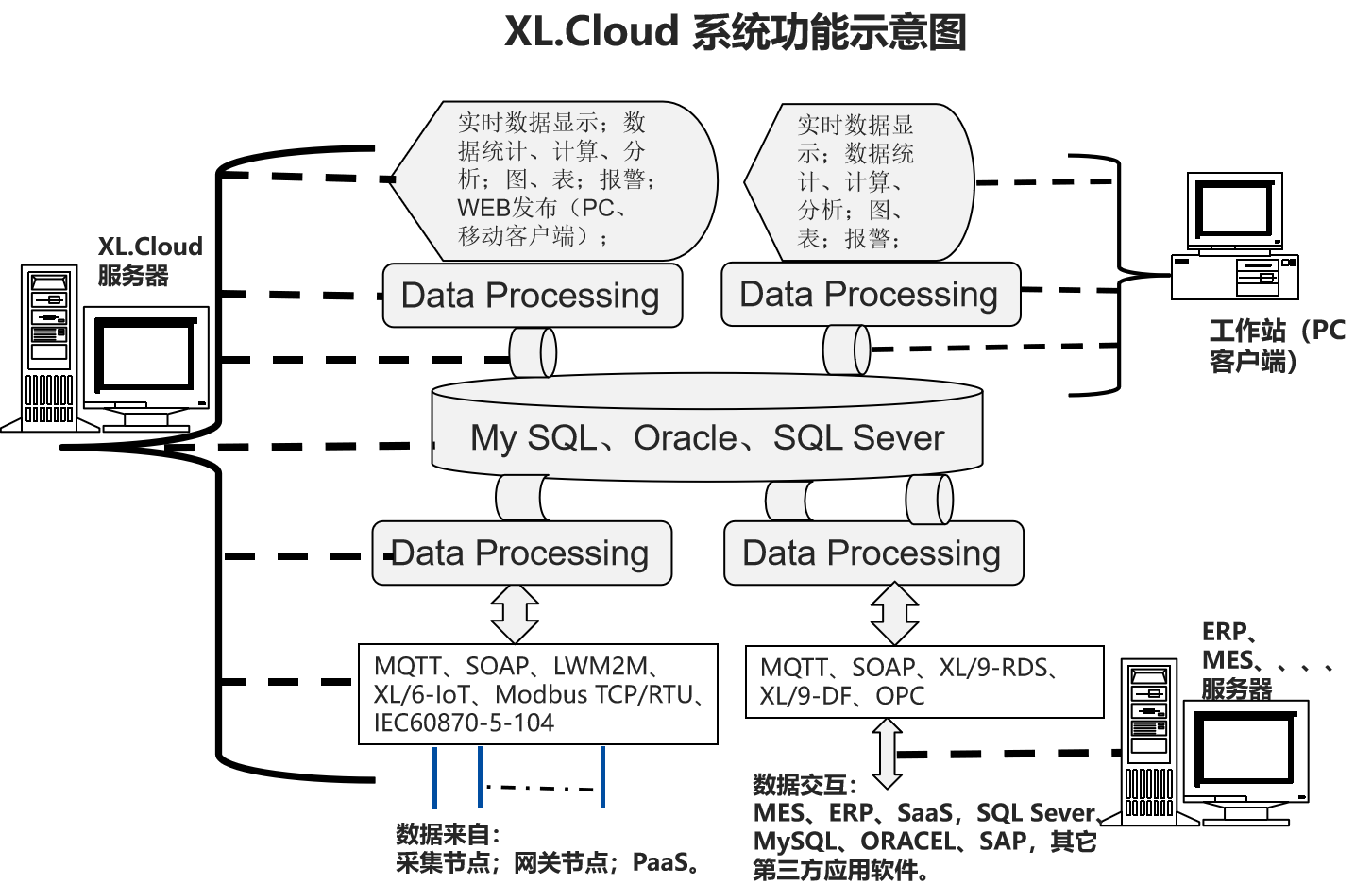

平台软件XL.Cloud


企业级的,工业物联网, SaaS云平台

XL.Cloud,是为工业企业用户设计开发,对机器运行管控的平台软件,安装在企业服务器,或第三方云服务器上

中文、英文两个不同的语言版本可选

支持支持WIN Sever 2008、2012等以上版本操作系统

支持支持MY SQL、SQL Server数据库

支持Ethernet、NB-IoT、LTE(4G)等通信方式的接入

支持MQTT、LWM2M、SOAP,XL/6-IoT、XL/9-DB、XL/9-RDS,等等通信协议,并可和第三方数据库,Oracle、SAP等交换数据

支持10万级采集节点并发

物联网关XL90

选用深圳信立XL90物联网关,读取各机台的运行数据,进行协议、通讯转换后,推送至服务器软件平台

1台XL90物联网关,构建两个独立的LoRa通讯网络,读取64(理论上不受限制)个节点数据,推荐读取32点

支持MQTT、SOAP、API、Modbus、IEC60870-5-104等通信协议和第三方软件平台通信

支持XL/9-RDS,以Redis方式向第三方系统推送数据

支持XL/9-DB 数据库格式协议,向MS SQL,MY SQL,ORACLE等数据库推送数据

用户原有的软件平台,或第三方生产管控平台,无需修改,就能从XL90物联网关获取数据

XL90设计有多种通信接口,每个通信接口都可设定为上行或下行通讯,配置成不同的通信协议

作为通讯网络的核心,可同时向不同的系统通信

XL90物联网关,可将数据转发给现场HMI,企业内部的多个系统软件平台

XL90物联网关,通过LTE(4g)/NB/GPRS将数据上传至云服务器;可接入私有云服务器,或公有云服务器,支持oneNET、AWS、Azure,以及及百度、阿里、腾讯,及其它公有云平台

XL90物联网关,通过LTE(4g)/NB/GPRS将数据上传至云服务器;可接入私有云服务器,或公有云服务器,支持oneNET、AWS、Azure,以及及百度、阿里、腾讯,及其它公有云平台

XL90物联网关,通过LTE(4g)/NB/GPRS将数据上传至云服务器;可接入私有云服务器,或公有云服务器,支持oneNET、AWS、Azure,以及及百度、阿里、腾讯,及其它公有云平台

可为用户设计开发指定的通信协议

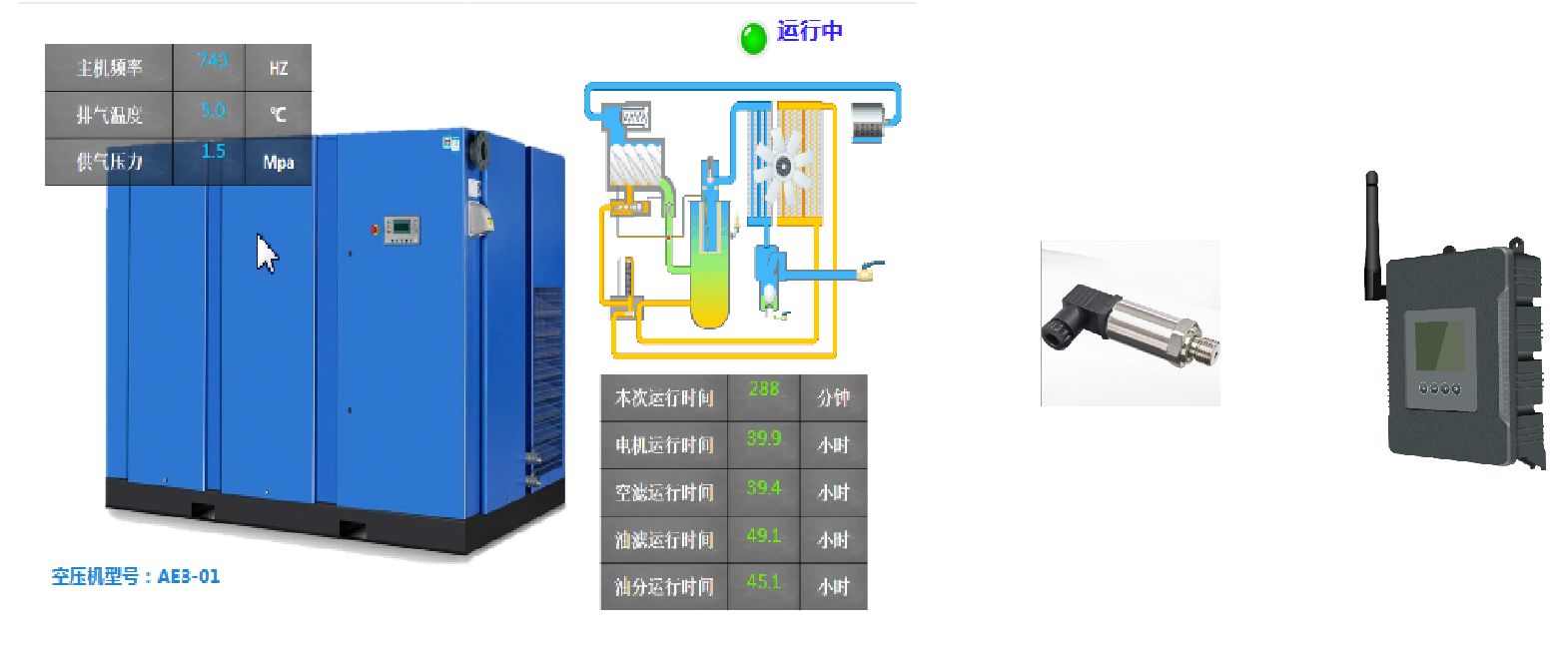

压缩气压力监测

在压缩气进气管,安装一台智能压力传感器,监测压缩气进气管压力,通过无线上传压力数据

为便于现场安装、使用,选用分体式的XL51PX分体式智能压力传感器,用电池供电。传感器拧在管上,主机固定在壁或设备上(可用吸铁安装方式)

技术参数:433MHz无线传输,XL/6-IoT、Modbus RTU协议;压力量程:0-2MPa,精度0.5级;安装螺纹:G1/2;IP65防护等级;电池供电:DC3.6V,8AH

压力参数可按要求提供

SMT排风管风压监测

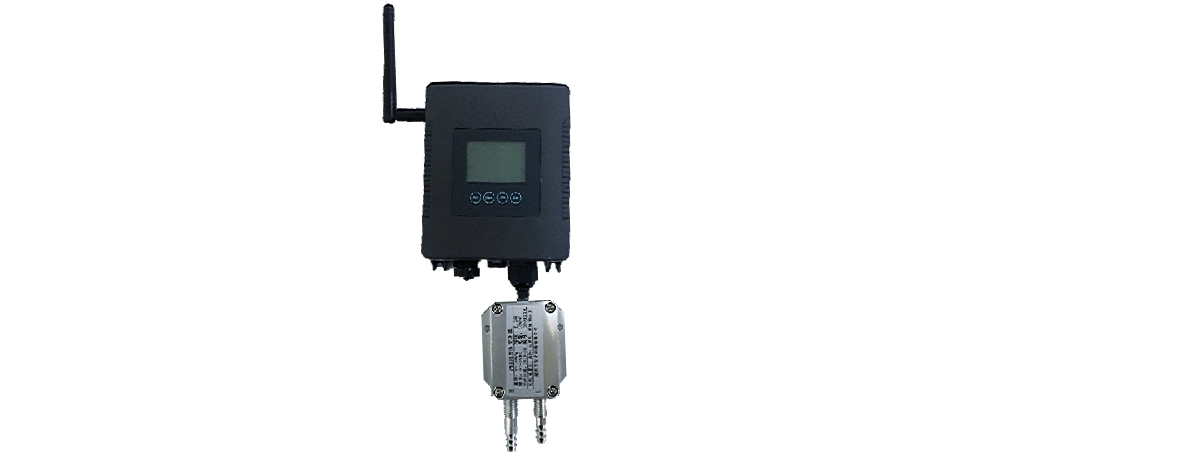

在SMT设备主排气管,或是支排气管上,安装XL51PA智能差传感器,监测排风管的压力,并可计算排风管的流速。XL51PA通过无线上传排风管的压力数据

为便于现场安装,XL51PA差压传感器可选用电池供电。由于排风管内空气温度较高,在安装点增加一节铜的引管,用于降温。主机固定在壁或排风管上(可用吸铁安装方式)

技术参数:433MHz无线传输,XL/6-IoT、Modbus RTU协议;压力量程:0-600Pa,精度0.5级;IP65防护等级;电池供电:DC3.6V,8AH

压力以参数可按要求提供

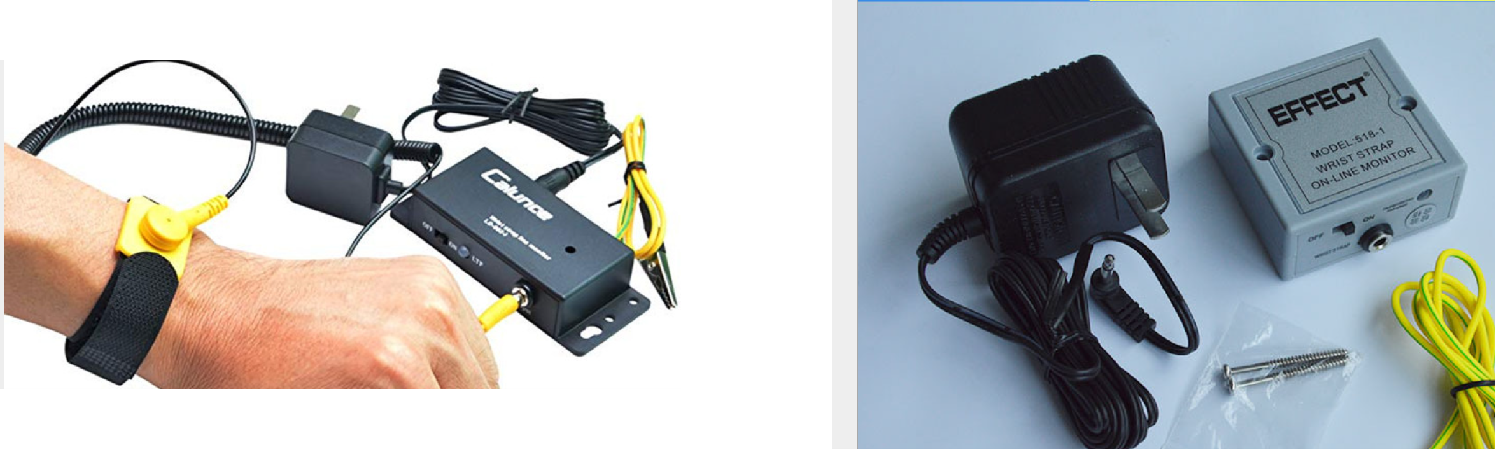

静电手环监测

监测电子产线每个工位,操作人员是否正确配带静电手环,以及静电手环是否完好。 静电消除系统是一个完整的系统,在不影响原系统运行的前提下,增加采集模块及外壳,在工位报警器上采集,静电手环的运行状态信号。原报警器内部PCB等板,重新安装在新增的外壳内。采集模块通过无线方式,上传静电手环的运行状态信号

根据用户已安装运行的报警器体积大小,选择一个外观及尺寸合适的外壳,用于安装智能采集模块,及静电监测报警器

从静电监测报警器上,引出运行状态信号

智能采集模块,通过无线方式上传静电监测器的运行状态

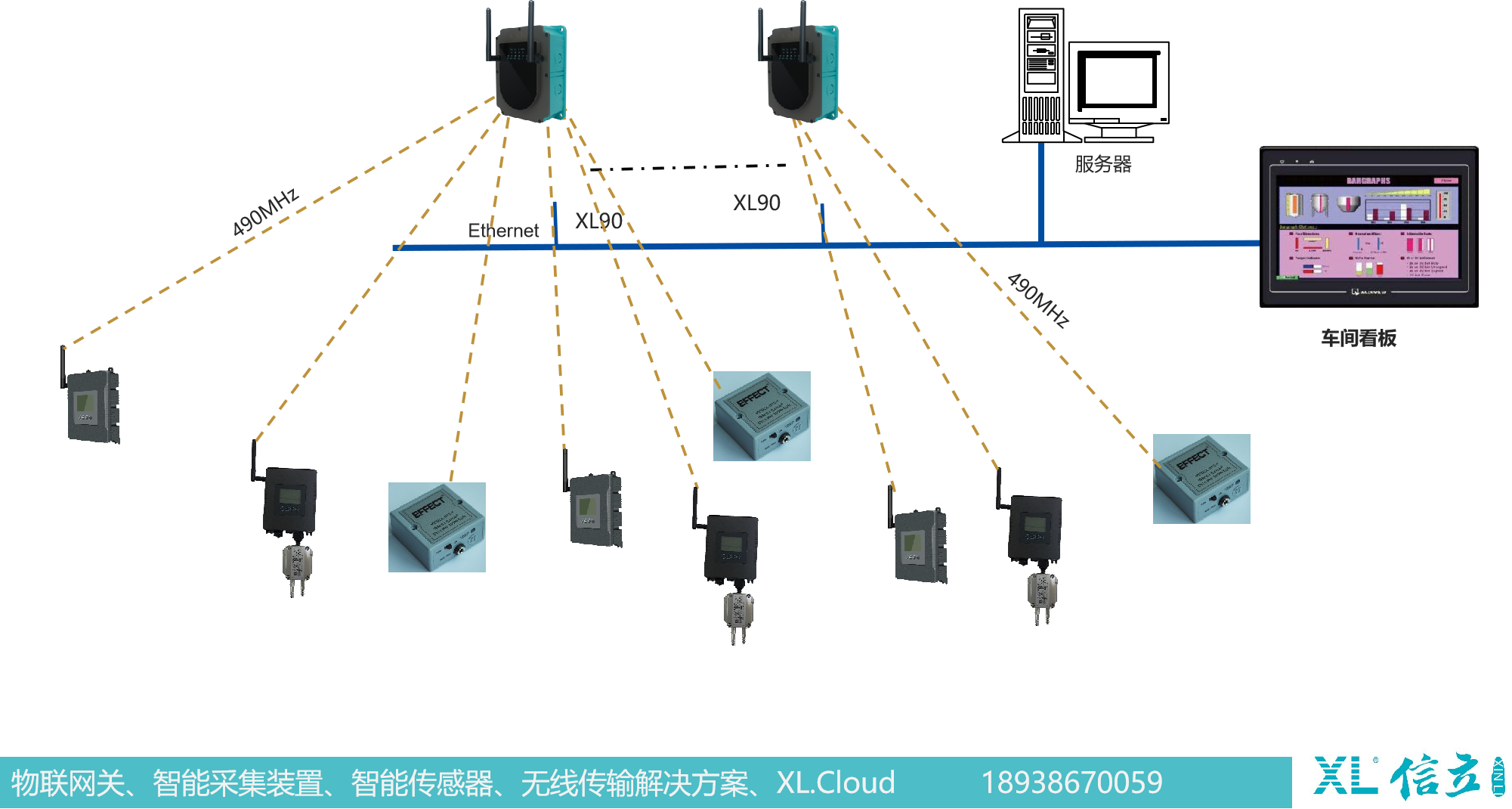

系统配置示意图


工程案例


项目实施

系统功能需求设计

现场勘测,获取信号、数据确定;监测点设计、确定;监测数量确定;功能需求沟通

技术细节解决方案沟通、确定;安装方式沟通、确定

系统技术方案设计、确认

项目施工方案、施工计划沟通、确定

软件功能及界面设计,确认

现场安装、调试,运行;项目验收

系统运行、维护、检修、维护
